高升力低雷诺数CH10平滑机翼翼肋结构

这款翼肋构件适配Chuck Hollinger CH 10-48-13高升力低雷诺数翼型，主要面向低速低迎角飞行场景的固定翼飞行器使用，作为机翼内部的核心支撑构件，承担维持翼型气动外形、传递机翼蒙皮气动载荷、连接机翼内部桁条与翼梁的核心作用，在小型固定翼无人机、轻型载人低速飞行器、航模竞赛类飞行器的机翼结构中都有广泛的适配空间。

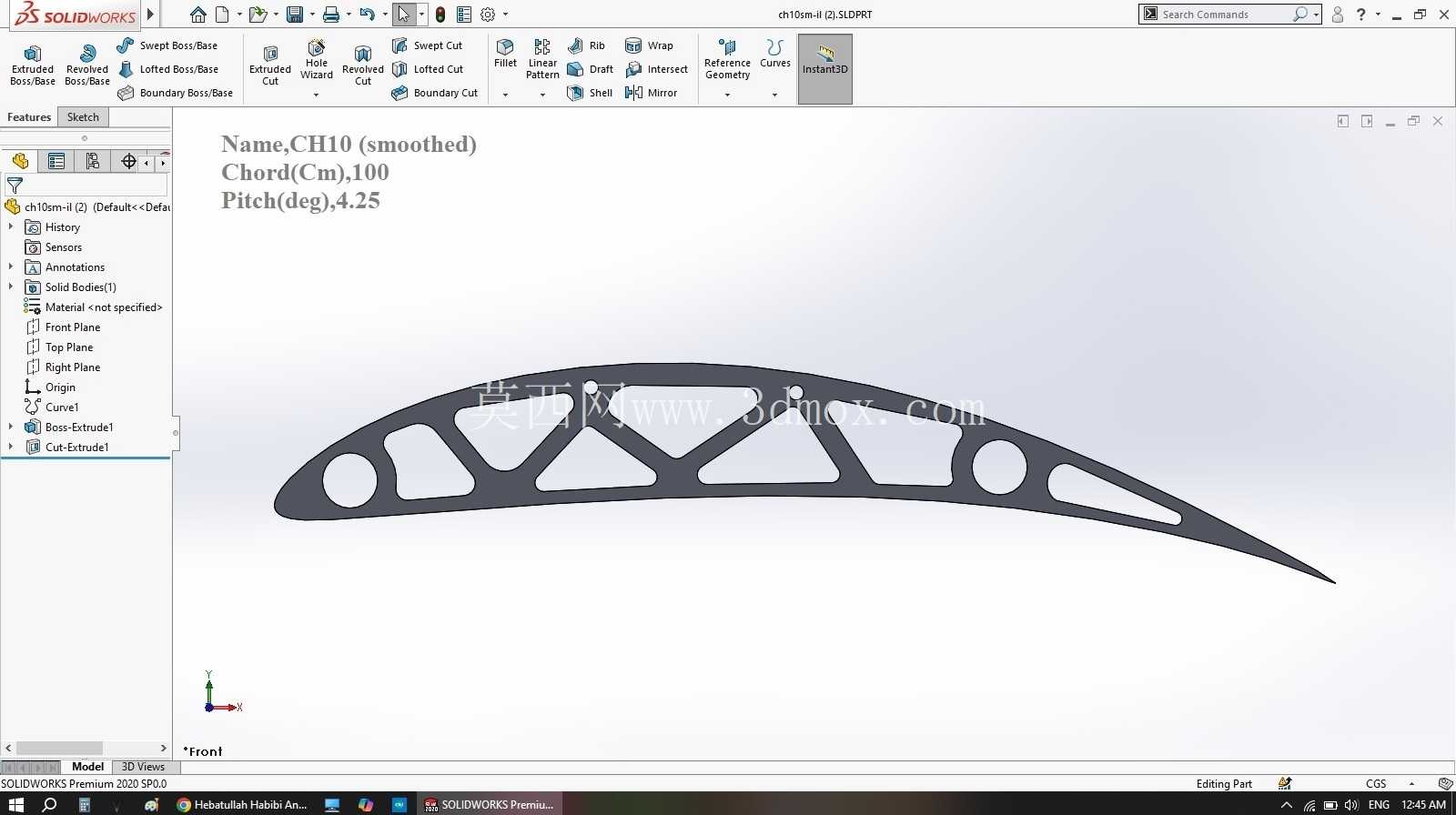

从实际工程应用的角度看，低速飞行场景下雷诺数普遍偏低，气流更容易在翼面发生分离，这款翼肋所匹配的翼型本身经过气动优化，在4.25度迎角区间内具备较高的升阻比，能够在低速飞行阶段提供足够升力的同时降低诱导阻力，适配起飞重量在10-25kg区间的轻型飞行器使用。翼肋的弦长尺寸设定为1000mm，对应翼型的弦长基准，螺距参数匹配4.25度的安装角，能够保证机翼组装完成后，翼型的实际安装角度符合气动设计要求，避免因安装角偏差导致的气动效率损失。

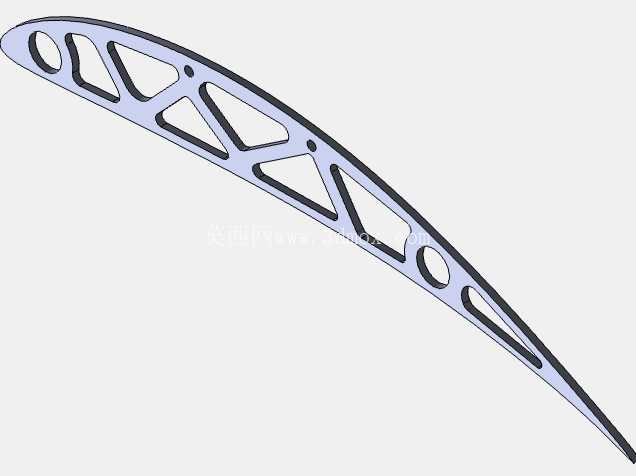

结构设计层面，这款翼肋采用了镂空拓扑优化的结构形式，在保证翼型轮廓精度与结构刚度的前提下，尽可能去除了非承载区域的材料，有效降低了构件自身重量，符合航空结构轻量化的核心设计要求。翼肋轮廓完全贴合CH10平滑翼型的气动外形，边缘设置有蒙皮贴合的定位台阶，能够保证蒙皮铺设完成后，翼面的外形精度控制在气动要求的公差范围内，避免翼面凹凸引发的气流扰动。翼肋上分布的多个不同规格的安装孔，分别对应翼梁穿过位、桁条固定位、蒙皮铆接位以及内部设备走线的过孔位，孔位的位置精度经过校准，能够保证机翼组装过程中各构件的同轴度与位置度符合装配要求，减少现场修配的工作量。

从安装边界来看，这款翼肋的厚度方向尺寸适配常规轻木蒙皮、复合材料蒙皮的机翼结构，相邻翼肋的安装间距可根据机翼的整体载荷分布调整，在翼根载荷较大区域可适当缩小安装间距，翼尖载荷较小区域可适当放大间距，灵活适配不同展长的机翼设计需求。翼肋上的三角形与圆形镂空结构并非随意设置，三角形镂空主要分布在翼肋的中后段承载区域，利用三角形结构的稳定性提升翼肋的抗扭刚度，避免机翼在气动载荷作用下发生扭转变形导致翼型失真；圆形镂空主要分布在翼肋前段的非主承载区域，在减重的同时能够预留出机翼内部的燃油管路、舵机控制线、航电设备的安装空间，提升机翼内部的空间利用率。

在实际装机应用中，这款翼肋既可以采用复合材料层压加工，也可以采用航空铝铣削加工，或者采用轻质木材切割加工，能够适配不同加工条件、不同成本预算的飞行器制作需求。翼肋的前缘弧度经过平滑处理，能够保证前缘蒙皮的贴合度，避免前缘出现棱角导致的气流提前分离；后缘逐渐收窄的结构，能够匹配机翼后缘的舵面安装间隙，保证副翼、襟翼等舵面的活动空间充足，不会在舵面偏转时与翼肋发生干涉。针对低速飞行场景下的振动载荷，翼肋的结构刚度经过校核，在常规飞行载荷下不会发生共振现象，能够保证机翼结构的稳定性，延长机翼的使用寿命。对于结构设计从业者而言，这款翼肋的拓扑减重思路、孔位布局逻辑、翼型轮廓的精度控制方式，都可以作为低速飞行器机翼结构设计的参考，在同类型翼型的翼肋开发过程中，可以直接复用其载荷传递路径的设计逻辑，减少重复建模与校核的工作量，提升结构设计的效率。
