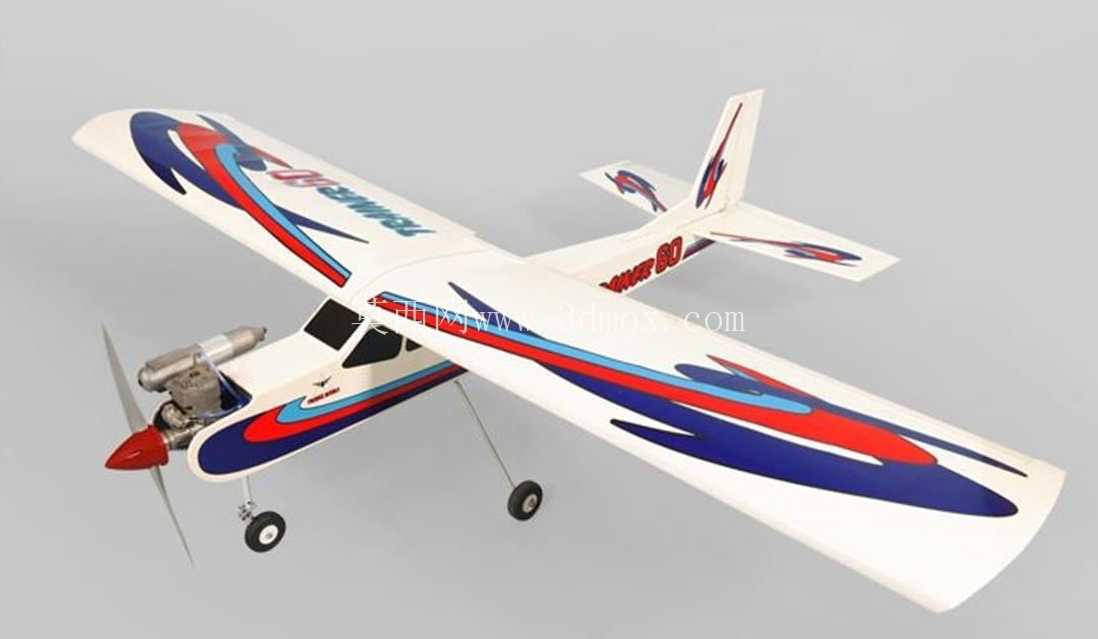

TRAINER60油动上单翼航模教练机结构设计

这款上单翼油动航模的结构设计，核心围绕初级航模飞行训练的容错需求展开，整体气动布局优先保障低速飞行状态下的自稳能力，降低新手操作的失误炸机概率。从实际应用场景来看，这类航模主要服务于航模爱好者的入门飞行训练、航模俱乐部的教学实操，也可作为小型航拍、航模赛事基础项目的载具使用，区别于竞速类、像真类航模的性能取向，其所有结构设计都向易操控、易维护、抗损性强的方向倾斜。

从气动布局设计思路来看，采用上单翼布局并非随意选择，上单翼结构的重心位于机翼下方，当飞行中出现姿态倾斜时，机翼升力会自然产生回正力矩，无需操控者频繁打杆修正，这对于还未形成肌肉记忆的新手来说至关重要，能大幅降低入门阶段的操作难度。机翼采用平凸翼型，这种翼型在低速下升力系数高，失速速度低，即使飞行速度较低也不容易进入失速尾旋状态，同时平凸翼型的加工难度低，无论是泡沫切割还是轻木蒙皮制作，都能保证批量制作时的翼型精度，不会因为加工误差导致气动特性出现明显偏差。机翼和机身的连接采用快拆结构设计，预留的安装卡扣位置能保证机翼和机身的对接精度，拆卸后整机长度可缩短近三分之二，方便外出飞行时的携带运输，同时连接位置的加强筋布局经过受力优化，能承受飞行中大机动动作产生的弯折力矩，避免飞行中机翼断裂脱落。

动力系统的安装位置位于机头前端，采用前置后拉的布局，这种布局的拉力线和整机重心基本重合，动力输出时不会产生额外的俯仰力矩，新手操作油门时不会出现明显的抬头或低头趋势，降低油门操控的配合难度。发动机安装座预留了通用安装孔位，可适配同排量级别的两冲程甲醇发动机，安装座和机身 firewall 防火板之间设置了减震橡胶垫，能过滤发动机运转时产生的高频振动，避免振动传递到机身导致舵机连杆松动、接收机信号受干扰的问题。螺旋桨搭配采用小直径大桨距的配置，匹配教练机低速大拉力的需求，桨尖和前起落架的安全距离经过严格核算，即使起落架出现轻微形变，也不会出现桨尖打地的情况，减少起飞阶段的故障概率。

起落架采用后三点式布局，前主起落架为钢丝弯折结构搭配橡胶机轮，安装位置位于机翼前缘下方的机身处，这个位置的机身结构做了层板加强，能承受降落时的冲击载荷，即使新手降落时下降率过大，也不容易出现起落架刺穿机身的情况。尾轮采用和方向舵联动的设计，地面滑行时可通过方向舵控制转向，无需额外设置转向通道，简化了遥控器的通道设置，也降低了新手地面滑行的操控难度。尾翼部分采用常规平尾加垂尾的布局，平尾和垂尾的舵面偏转角度经过限制，最大舵量设置在新手安全操作范围内，避免打杆量过大导致姿态超出可控范围，同时舵面的铰链间隙控制在极小范围内，减少飞行中的舵面颤振问题。

机身结构采用箱型梁结构设计，主承力结构为轻木骨架加蒙皮覆盖，关键受力位置如机翼安装位、起落架安装位、发动机安装位都采用航空层板加强，在保证结构强度的前提下尽可能降低整机重量，整机的重心位置设计在机翼弦长的三分之一处，这是固定翼航模的最优重心区间，能保证飞行时的俯仰稳定性，用户组装时只需按照说明书将电池、接收机等部件放置在指定位置，无需反复调整配重就能达到合适的重心位置。机身侧面的涂装采用高对比度的红蓝流线图案，并非单纯的装饰作用，飞行时高对比度的涂装能帮助操控者清晰判断飞机的飞行姿态，即使在光线较强的户外环境下，也能快速分辨飞机的正反和俯仰角度，避免因为视线判断失误导致操作错误。

从安装边界来看，整机翼展控制在1.5米级别，组装完成后的整机重量在2.5千克左右，对飞行场地的要求较低，无需大型专业飞场，在普通的开阔草坪、空旷操场就能完成起降操作。舵机安装位预留了标准9g舵机和17g舵机的通用安装孔，用户可根据自身需求选择不同扭矩的舵机，舵机连杆的走线槽在机身内部预先设置，组装时无需额外开槽，直接将连杆沿走线槽布置即可，既保证了机身外观的整洁，也能避免连杆外露导致的空气阻力增加。油箱安装位置位于重心附近，燃油消耗过程中整机重心不会出现明显偏移，不会出现飞行过程中随着燃油减少重心逐渐后移导致飞行稳定性下降的问题，油箱到发动机的油路长度经过优化，减少了油路中的气泡残留概率，降低发动机空中熄火的风险。

整体结构的易损件都采用模块化设计，如螺旋桨、起落架、舵面等部件都可单独更换，新手飞行出现轻微炸机时，只需更换损坏的对应部件即可快速修复，无需对整机结构进行大面积维修，降低了入门阶段的使用成本。各部件的连接公差控制在合理范围内，组装时无需进行大量的打磨修正，即使是没有太多航模组装经验的用户，也能按照装配指引顺利完成整机组装，各部件的配合间隙不会出现过松或过紧的情况，保证组装后的结构精度。
