模块化四旋翼航拍作业飞行器结构设计

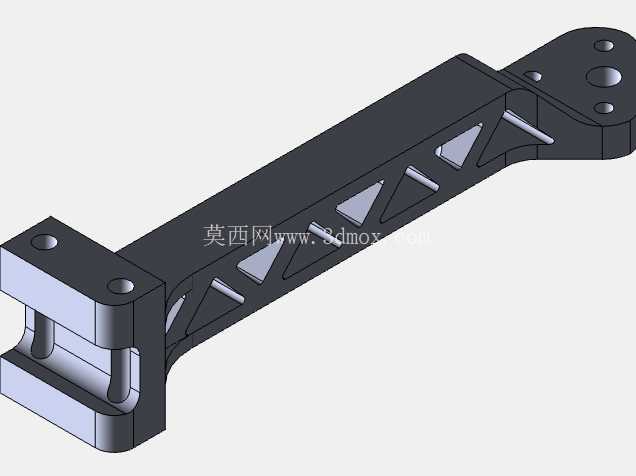

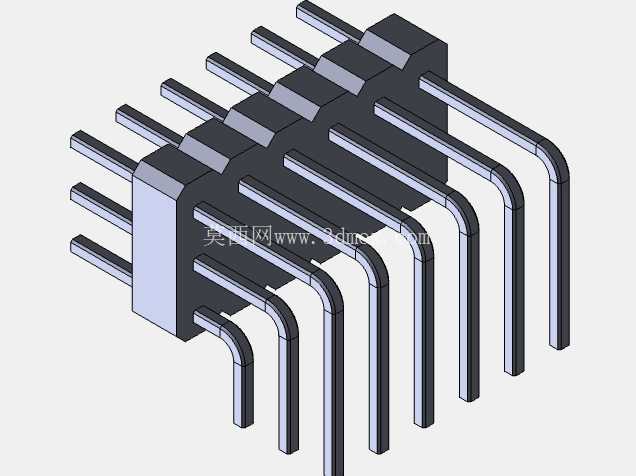

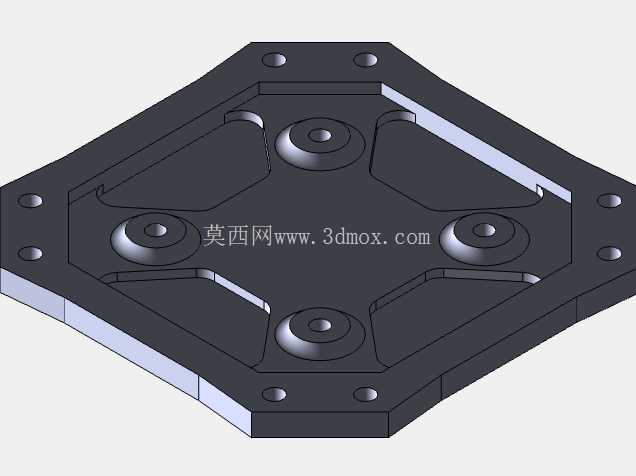

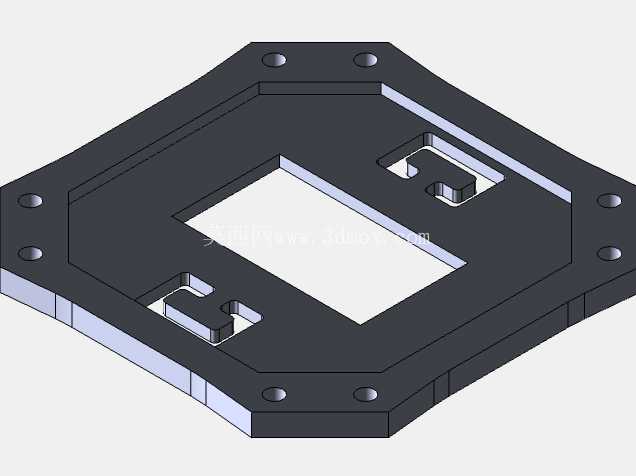

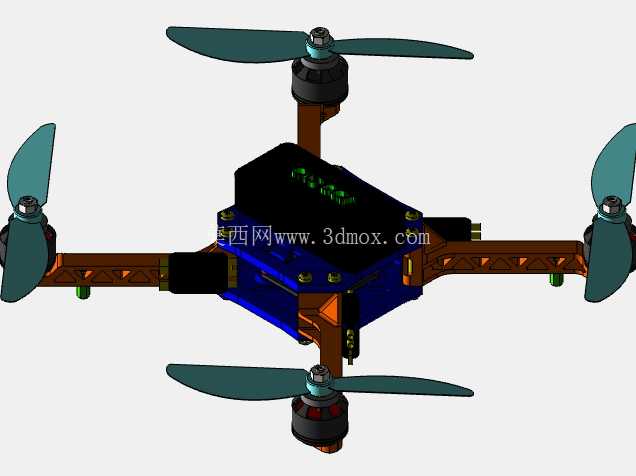

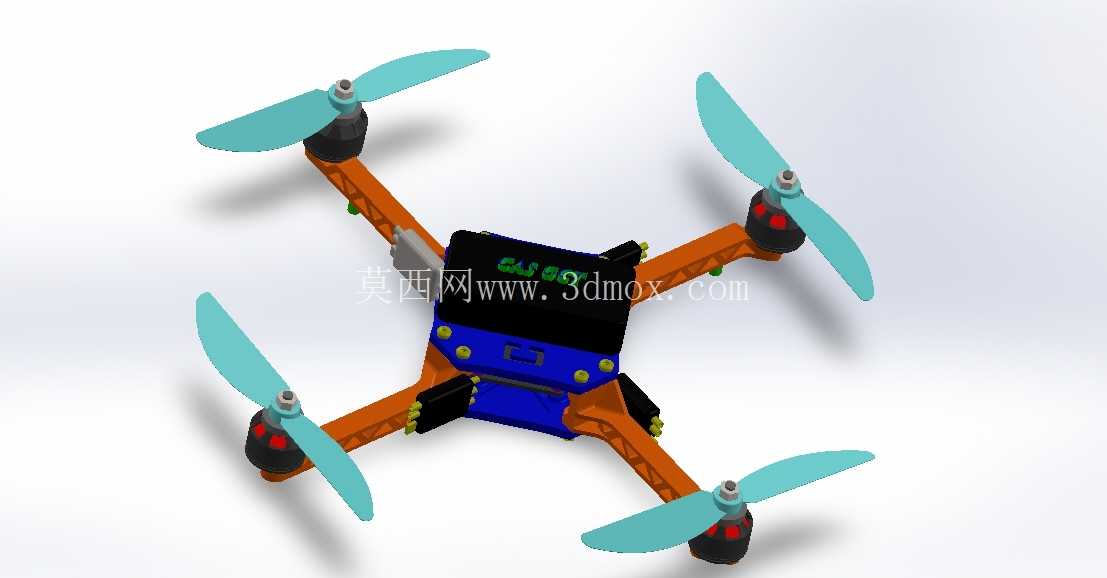

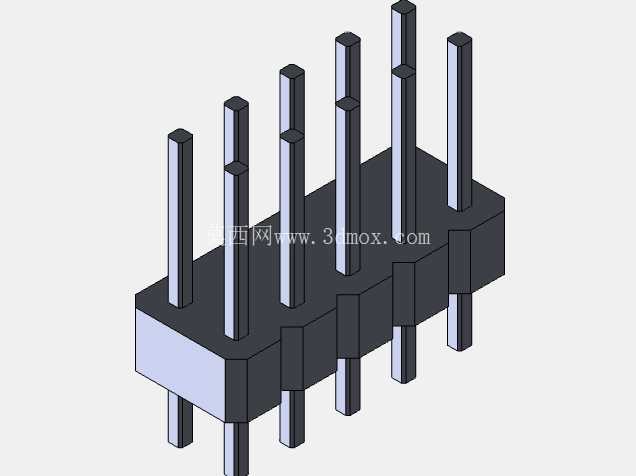

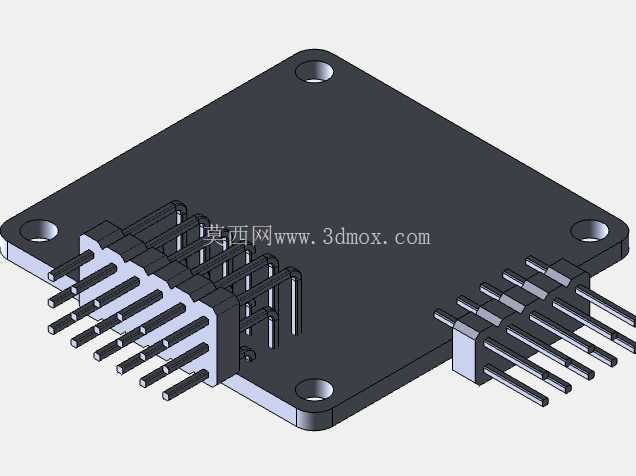

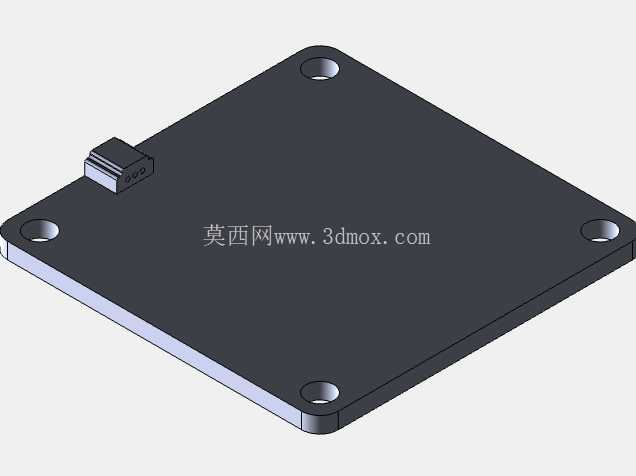

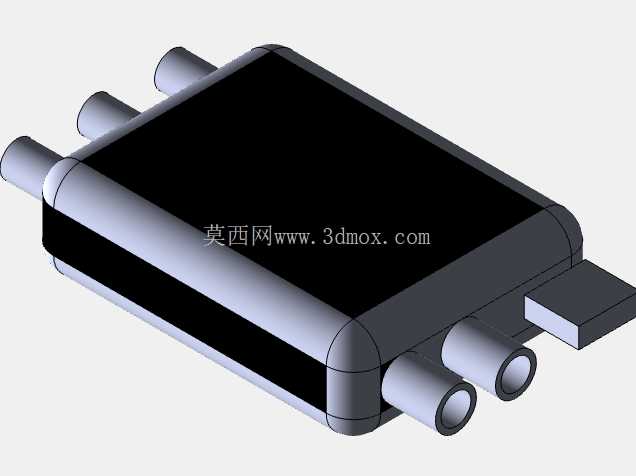

　　机臂部分选用碳纤维复合材质的中空型材，内部预留8mm宽度的走线腔，将电调信号线、动力电源线全部内置排布，既减少外露线材带来的飞行风阻，也能避免外业作业时树枝、线缆等外物勾挂线材引发的飞行故障；机臂与中心舱的连接采用快拆式定位销结构，配合端面的导电触点，拆卸机臂时无需手动插拔接线，单臂更换时间可控制在30秒以内，外场作业时如果出现机臂磕碰损坏，无需拆解整机即可快速完成备件更换。中心舱采用上下分层的结构设计，上层预留25mm*25mm的飞控安装位，周边设计3处不同方向的走线槽，适配不同品牌飞控的接线走向，避免线材挤压飞控的陀螺仪模块引发传感数据偏差；下层为电池舱，采用抽拉式固定结构，适配3S-4S规格的锂聚合物电池，电池舱侧壁设计有均匀分布的散热格栅，飞行过程中迎面气流可直接穿过格栅带走电池放电产生的热量，避免大负载悬停时电池过热触发保护。这款四旋翼飞行器的结构设计，首先围绕航拍与轻型工业巡检的核心场景展开，在前期构型阶段就摒弃了一体成型的机架思路，采用机臂与中心舱分体的模块化装配逻辑，四个机臂沿中心舱呈X型对称分布，单臂长度控制在120mm区间，整机对角电机轴距达到320mm，这个尺寸边界既保证了单轴10寸螺旋桨的转动安全间隙，避免桨叶与机臂、中心舱产生气动干涉，同时将整机收纳后的最大轮廓控制在200mm见方，适配常规的便携防护箱装载要求，满足外业转场时的快速携行需求。

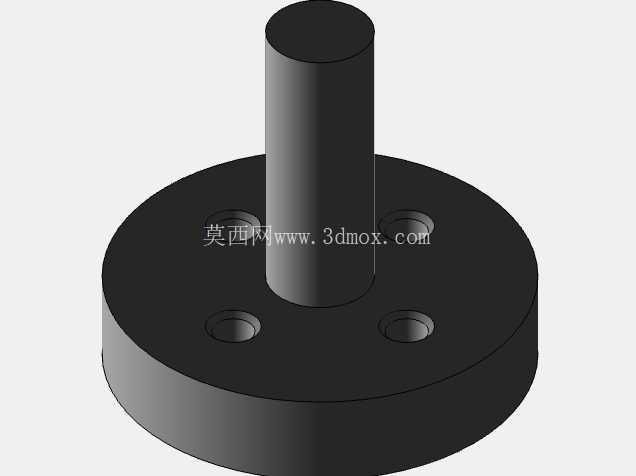

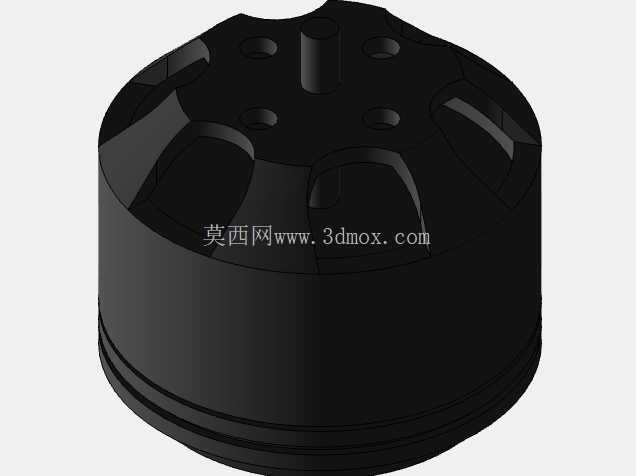

　　动力系统的安装座设计在机臂末端，采用6mm厚度的铝合金减震座连接电机与机臂，减震座上预留4个标准M3安装孔位，适配2212、2216等主流规格的无刷电机，安装座下方设计有一体式的LED航行灯安装槽，可直接焊接灯板无需额外固定，夜航时能够清晰指示飞行器的机头朝向，降低低空作业时的碰撞风险。螺旋桨选用快拆式自紧结构，桨根处设计有定位凸台，与电机轴的凹槽配合后，仅需顺着电机转动方向旋紧即可完成安装，无需额外工具紧固，同时桨叶的翼型经过气动优化，在悬停状态下的桨盘载荷控制在12g/平方厘米区间，同等起飞重量下比常规平凸翼型桨叶的续航时间提升8%左右。

　　起落架采用弹性ABS材质的一体式结构，安装在中心舱底部的两个对应卡槽内，起落架高度为35mm，这个高度既保证了底部挂载的云台相机在起降过程中不会接触地面，同时也避免起落架过高导致整机重心上移影响飞行稳定性；起落架的触地端设计有10mm宽度的防滑脚垫，在不平整的野外场地起降时，能够提供足够的摩擦力防止侧滑。整机的气动布局经过反复调整，中心舱的上表面采用微弧面设计，飞行时气流能够顺着弧面平滑流过舱体，减少舱体后方的紊流区对后方两个螺旋桨的气动干扰；机臂的截面采用水滴形设计，相比圆形截面的机臂，能够降低15%左右的空气阻力，在高速前飞时减少动力损耗。

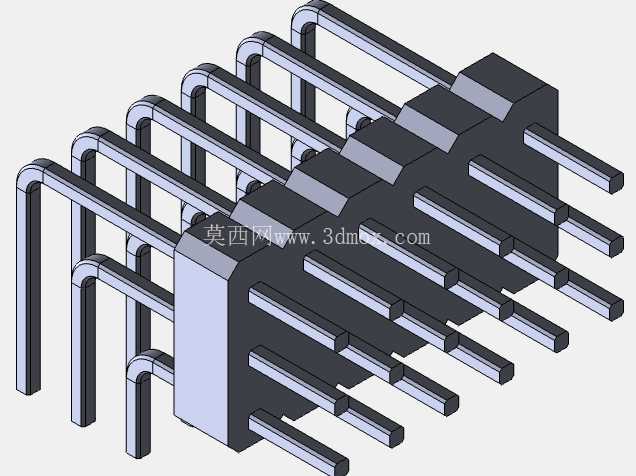

　　在负载扩展方面，中心舱底部预留了通用的挂载接口，可适配两轴、三轴的增稳云台，也可根据作业需求更换为小型抛投装置、气体检测模块等作业载荷，接口处预留了通用的供电与通讯引脚，更换载荷时无需额外改装接线，直接卡入接口即可完成电气与机械连接。从实际作业的适配性来看，这个尺寸的四旋翼飞行器能够覆盖1km半径内的航拍测绘、电力线路巡检、农林植保小样区测试等场景，整机最大起飞重量控制在1.2kg以内，符合民用轻型无人机的管理规范，作业前无需进行复杂的空域申报流程；结构上的模块化设计也降低了日常维护的成本，所有易损部件均采用标准接口，无需定制专用备件即可完成维修更换。在结构强度校核阶段，机臂的根部做了局部加厚处理，通过有限元分析验证，在15m/s的侧风环境下做急转机动时，机臂根部的最大应力远低于材质的屈服强度，不会出现结构断裂的风险；中心舱的上下壳采用卡扣加螺丝的双重固定方式，在剧烈机动时不会出现壳体松脱的情况，同时壳体接缝处设计有密封胶条，能够抵御小雨天气下的雨水渗入，满足突发小雨天气下的应急作业需求。
