固定翼无人机机身航电集成结构设计方案

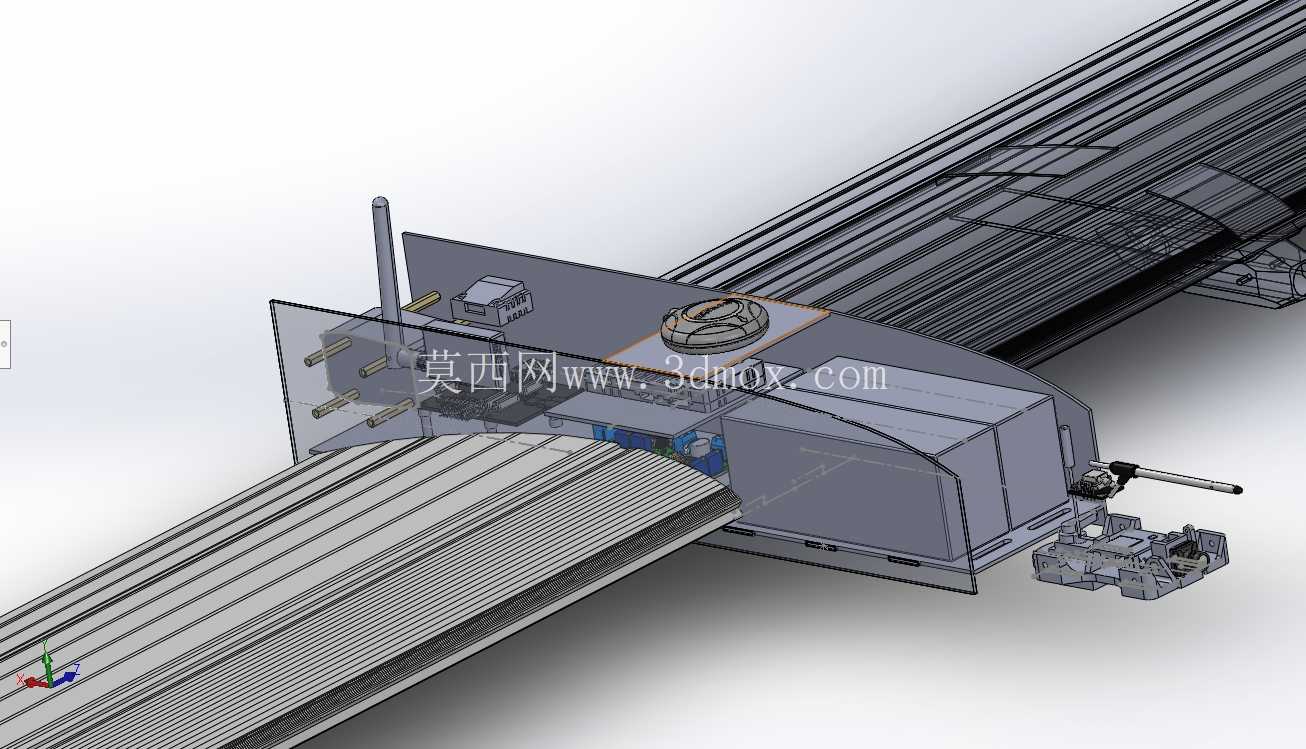

　　这套固定翼无人机机身结构设计，核心围绕长航时作业场景的实际需求展开，在航电舱段的布局上做了针对性的空间优化，区别于常规拼装式无人机的松散布局，整个机身中段采用半蒙皮半骨架的承载结构，将飞控模块、电源管理单元、信号传输组件全部集成在机身中部的封闭舱段内，舱段内壁预留了标准的安装螺柱孔位，可适配不同规格的商用航电部件，不需要额外做打孔改装，能大幅缩短整机组装的调试周期。从结构承载逻辑来看，机身主承力梁沿翼展方向贯穿整个中段舱室，梁体采用变截面设计，在机翼对接位置做了局部加厚处理，可承受飞行过程中机翼传递的升力与机动载荷，避免舱段内部的航电部件受结构形变影响出现接插件松动的问题。

　　舱段前端预留了动力系统的安装接口，可适配不同功率的推进电机与整流罩，接口位置做了同轴度定位凸台，能保证动力输出轴与机身轴线的同轴度误差控制在合理范围内，减少飞行过程中的偏航力矩。机身下部设计了快拆式设备舱盖，舱盖与主体结构采用卡扣加定位销的固定方式，不需要借助专用工具即可快速开启，方便外场作业时快速更换电池、调试航电参数，舱盖边缘做了密封止口设计，可应对小雨天气下的作业需求，避免雨水渗入舱内损坏电子部件。机翼与机身的对接位置设计了快插式连接结构，插接头集成了机翼舵机的信号触点与供电回路，机翼安装到位后即可自动完成电路与信号的连通，不需要额外插拔接线，能有效减少外场组装的操作步骤，降低接线错误的概率。

　　尾翼连接段采用模块化设计，可根据不同的作业需求更换常规平尾或者V型尾翼组件，连接接口做了统一的定位基准，更换尾翼后不需要重新调整整机的重心配平，仅需对飞控参数做小幅校准即可完成飞行准备。从安装边界来看，整个机身中段的横截面尺寸控制在合理范围内，既保证了内部航电部件的安装空间，又尽可能缩小了机身的迎风面积，降低飞行过程中的空气阻力，机身表面的蒙皮接缝全部沿气流方向布置，减少飞行过程中的紊流产生。航电舱内部的部件安装位置做了重心配平优化，将重量较大的电池模块布置在机身重心点附近，飞控、图传等重量较轻的部件布置在舱段前后位置，可通过调整电池的前后安装位置微调整机重心，适配不同载荷下的配平需求。

　　机身前部预留了任务载荷的安装挂点，可挂载小型光电吊舱或者作业模块，挂点位置做了加强结构，可承载一定重量的任务设备，挂点处预留了标准的供电与通讯接口，可直接对接任务设备的控制回路，不需要额外布线。整个结构设计在细节上考虑了外场作业的维护需求，所有易损耗的连接部件都采用标准件，可在常规五金渠道采购替换，不需要定制特殊规格的紧固件，降低日常维护的成本与备件压力。结构的受力分析全部围绕低空低速作业的飞行工况展开，对常规机动、阵风载荷、降落冲击等常见工况都做了对应的结构强化，在保证结构强度的前提下尽可能降低机身的自重，提升有效载荷的承载能力与续航表现。
