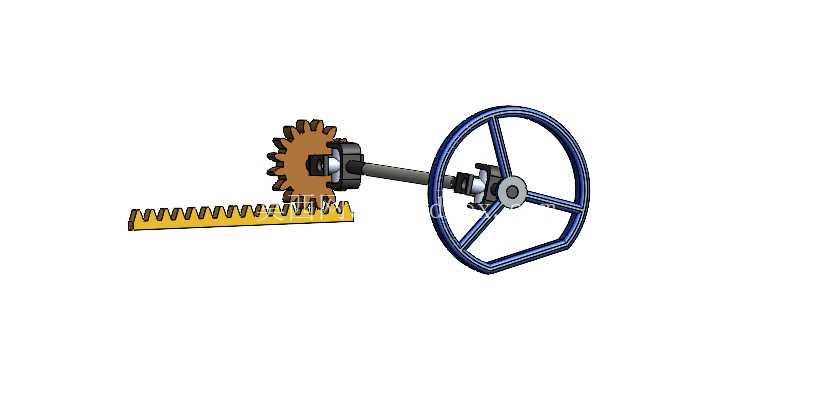

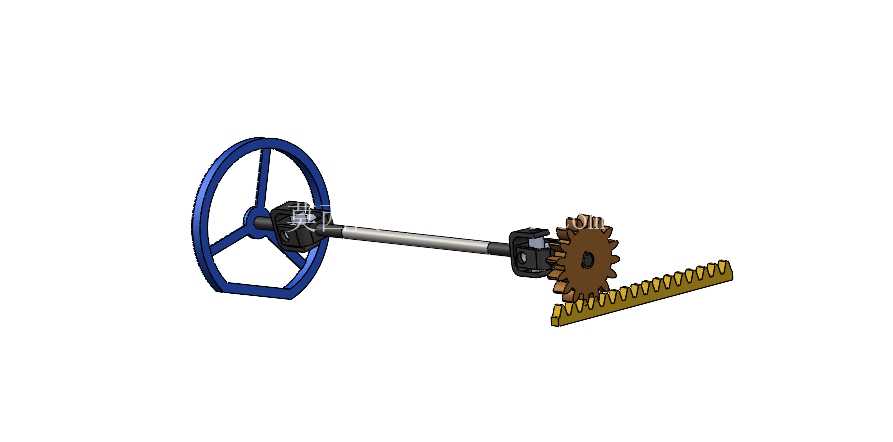

这套齿轮齿条式转向结构,主要面向小型竞速类车辆的转向操控需求设计,区别于民用乘用车的转向助力结构,整体采用纯机械传动路径,没有额外的助力单元介入,转向动作的传递完全依靠刚性机械构件完成,能最大程度保留路感反馈,适配对操控响应速度要求较高的小型赛事车辆使用场景。从实际装车的应用逻辑来看,这套结构安装在车辆前部的驾驶舱与转向轮之间,转向盘布置在驾驶位操作区域,转向传动轴沿着驾驶舱前部的安装空间横向布置,末端的小齿轮与齿条啮合段位于前桥中部位置,齿条两端通过球头拉杆与两侧转向节连接,当驾驶员转动转向盘时,扭矩通过转向传动轴传递到末端小齿轮,齿轮的旋转运动带动与之啮合的齿条做横向直线移动,进而拉动两侧转向节绕主销转动,最终实现车轮的转向动作。
从功能特性上看,这套结构的传动比设定偏向直接转向的特性,小齿轮的齿数与齿条的齿距匹配经过针对性调整,转向盘从左极限到右极限的转动圈数控制在较小范围,能减少转向操作的动作幅度,适配竞速场景下快速打方向的操作需求;齿轮与齿条的啮合位置设置了间隙补偿结构,可抵消长期使用后齿面磨损产生的传动旷量,避免转向虚位影响操控精度;转向传动轴采用分段式刚性轴设计,中间设置有十字万向节结构,可适配安装时的轴线角度偏差,抵消车架行驶过程中产生的微小形变对传动路径的影响,避免转向卡滞。

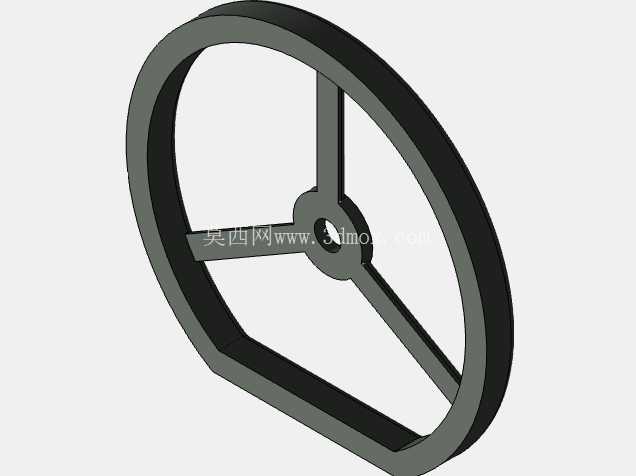

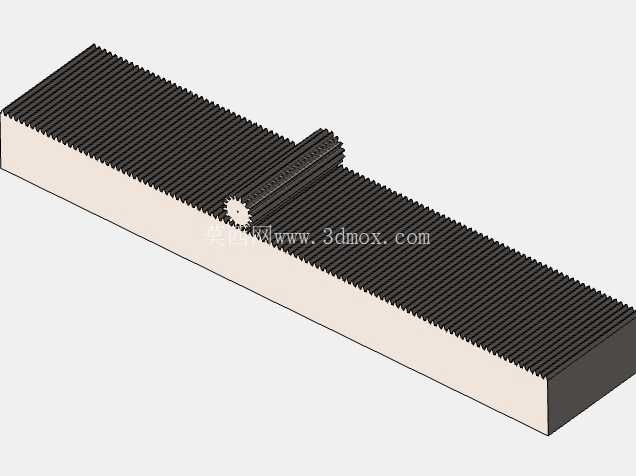

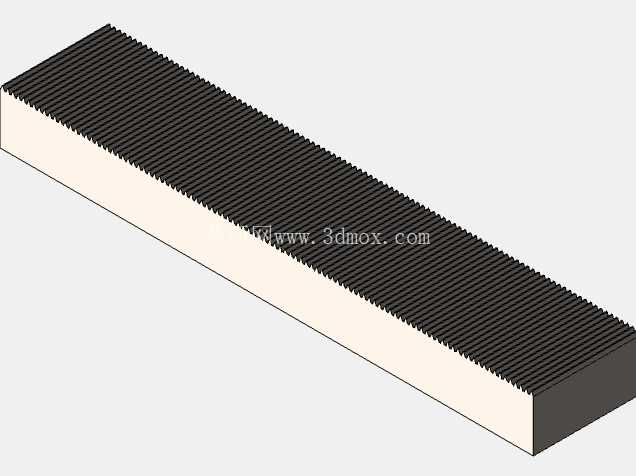

设计过程中优先考虑了安装边界的适配性,转向盘采用三辐式轮缘结构,轮缘直径参考成年男性手掌抓握的操作尺寸设定,轮辐的支撑结构做了等强度优化,在保证转向盘扭转刚度的前提下尽可能减少非必要的材料堆积,降低转向端的转动惯量;转向传动轴的直径根据转向过程中传递的最大扭矩计算选定,可承受紧急转向时的瞬时冲击载荷,轴体表面做了防锈处理,适配户外行驶的复杂使用环境;末端的小齿轮采用渐开线齿形设计,齿面经过硬化处理,提升耐磨性能,与之配合的齿条采用直齿结构,加工难度更低,传动过程中的轴向力更小,能降低转向操作的力度;齿条的行程长度根据车辆前轮的最大转向角设定,保证左右转向角度满足车辆最小转弯半径的设计要求,齿条外部设置有防尘护套结构,可阻挡行驶过程中溅起的泥水、灰尘进入啮合区域,避免齿面异常磨损。从安装尺寸的匹配逻辑来看,这套结构的整体横向安装宽度参考小型车辆前部的车架宽度设定,转向传动轴的长度可根据驾驶舱的布置位置做小幅调整,齿轮齿条啮合单元的安装点位设置在前桥的加强梁位置,安装孔位采用标准化的螺栓固定尺寸,可直接适配同级别小型竞速车辆的车架安装孔位,不需要对车架做额外的打孔改装;转向盘的安装花键采用通用尺寸规格,可适配市面上常见的快拆转向盘基座,方便赛事场景下的快速拆装维护。
实际使用过程中,这套纯机械转向结构的维护成本更低,不存在液压助力的漏油隐患、电子助力的电路故障风险,在复杂的赛事环境下可靠性更高,转向动作的传递没有延迟,驾驶员可以通过转向盘的反馈力度直接感知前轮的抓地状态,方便在竞速过程中精准控制车辆的行驶轨迹;结构的整体重量控制在较低水平,相比带助力的转向系统能减少前部的簧下质量,提升车辆前部的操控响应速度。在建模过程中,所有构件的配合公差都按照实际机加工的精度要求设定,齿轮与齿条的啮合间隙控制在合理范围,既不会因为间隙过大产生转向旷量,也不会因为间隙过小导致转向卡滞、转动阻力过大;转向传动轴的万向节转动角度范围满足车架跳动时的位移补偿需求,避免车辆在颠簸路面行驶时传动轴出现运动干涉;齿条两端的拉杆连接点位置根据转向梯形的几何原理设定,可保证转向过程中内外轮的转角差符合阿克曼几何特性,减少轮胎转向时的滑动磨损,提升转向过程中的轮胎抓地力。
