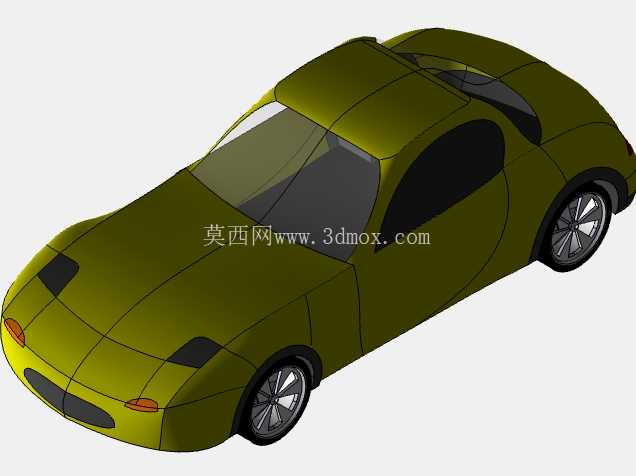

马自达RX7旧款跑车曲面造型三维数模

本次完成的曲面造型数模，还原了经典前置后驱跑车的整车外覆盖件形态，建模过程中优先保证了车身各分块曲面的G2连续性，避免后续渲染或结构拆解时出现曲面棱线突兀、光影断层的问题。从实际应用场景来看，这类整车外曲面数模可用于汽车造型评审阶段的油泥模型参考，也可作为高校汽车设计专业曲面建模教学的实操案例，还能为改装厂商设计外观包覆件提供基础的安装基准面，省去逆向扫描点云处理的前期工序。

设计思路上，没有采用常规的实体拉伸切除方式，而是完全依托曲面构建逻辑推进：先沿着实车的Y0对称面绘制整车侧面轮廓控制线，确定轴距、前后悬长度、车高与车宽的基础边界，其中轴距控制在双门跑车的常规区间，前悬长度预留出前舱散热模块与转向机构的安装空间，后悬长度匹配后置油箱与后桥的布置需求，车高控制在双门跑车低趴姿态的合理范围，保证乘员舱头部预留足够的布置余量，不会出现曲面造型贴合度不足导致的乘员舱空间被过度侵占的问题。构建侧面主曲面时，通过放样曲面衔接前后轮拱的轮廓线，轮拱曲面的外凸量严格匹配实车的轮胎包络边界，预留出转向时轮胎的跳动间隙，避免后续做运动干涉检查时出现曲面与轮胎包络干涉的问题。

车头部分的曲面构建，优先保证引擎盖曲面与前保险杠、翼子板的衔接顺滑，引擎盖的筋线走势沿着实车的特征线做曲率连续处理，前大灯的安装凹面通过组合填充曲面完成，凹面的深度匹配常规大灯总成的安装厚度，保证曲面边界可以直接作为大灯安装面的定位基准；前保险杠的下部进气口曲面做了内收处理，预留出中冷器与散热格栅的安装空间，两侧的转向灯安装位通过曲面裁剪得到，边界的圆角大小匹配实车的外观分缝特征。

乘员舱部分的曲面构建，重点处理了A柱、C柱与车顶曲面的过渡关系，A柱的倾斜角度匹配跑车的低风阻需求，同时保证曲面的曲率不会影响驾驶员的前方视野；侧窗曲面沿着车门的分缝线做裁剪，曲面的内凹量匹配玻璃升降器的安装行程，保证玻璃升降过程中不会与车门内板发生干涉；车顶曲面从A柱上沿顺滑过渡到C柱收尾，后部的溜背角度兼顾了造型美感与后风挡的视野范围，后风挡的曲面曲率匹配常规夹层玻璃的成型工艺要求，避免出现曲面曲率过大导致玻璃无法热弯成型的问题。

车尾部分的曲面衔接后翼子板与后保险杠，尾箱盖的曲面做了轻微的上翘处理，匹配实车的尾翼安装基准，后尾灯的安装凹面同样通过填充曲面构建，凹面的安装深度与尾灯总成的厚度匹配；后保险杠的下部曲面预留了排气尾喉的穿出孔位，孔位的中心高度匹配常规改装排气的安装位置，不需要额外做曲面调整就能适配多数市售排气套件。

轮拱内部的曲面边界做了延伸处理，预留出轮拱内衬的安装法兰面，法兰面的宽度均匀，方便后续做内衬的安装孔位布置；车门分缝位置的曲面做了等距偏移，预留出车门密封条的安装槽位，偏移量匹配常规车用密封条的压缩厚度，保证车门关闭后的密封性能。整个建模过程中反复调整各条控制线的曲率梳，保证所有可见外曲面的曲率变化均匀，没有出现局部曲率突变导致的光影扭曲问题，曲面之间的拼接边界都做了相切约束，避免后续做实体加厚时出现壁厚不均的问题。

从安装边界来看，整车外曲面的内偏移量统一按照外覆盖件的常规壁厚设置，偏移后的曲面可以直接作为外覆盖件的内表面基准，后续布置车内的仪表台、座椅、转向机构等部件时，只需要基于这个内表面基准预留安装间隙即可，不需要重新调整外曲面的形态。轮距参数按照实车的标准值设置，前后轮的定位参数匹配原厂的外倾与前束值，保证数模的车轮姿态与实车一致，后续做整车装配动画或者动力学仿真时，可以直接调用这个数模的轮距与轴距参数，不需要重新测量定位。
