刚性凸缘式法兰联轴器装配结构设计

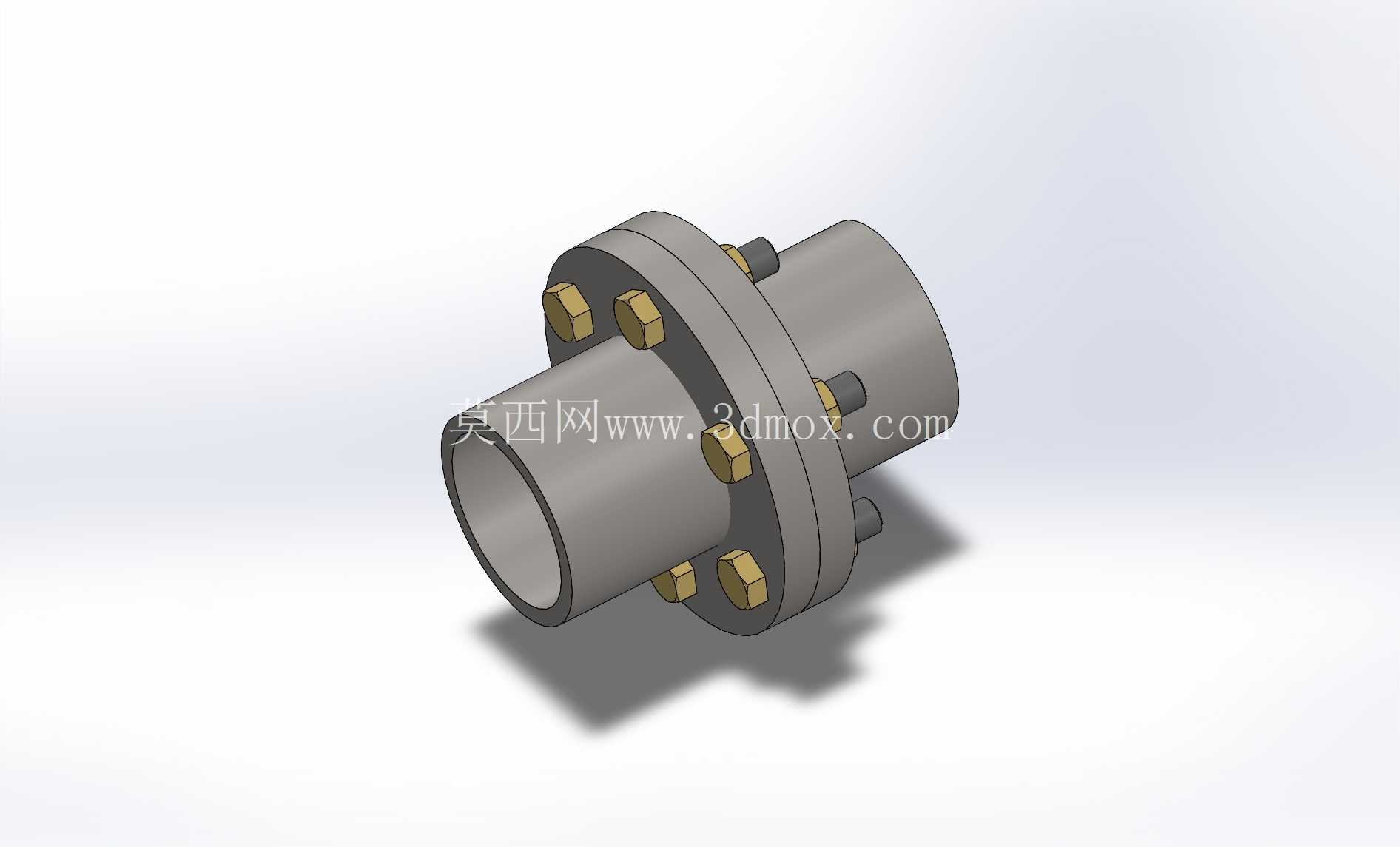

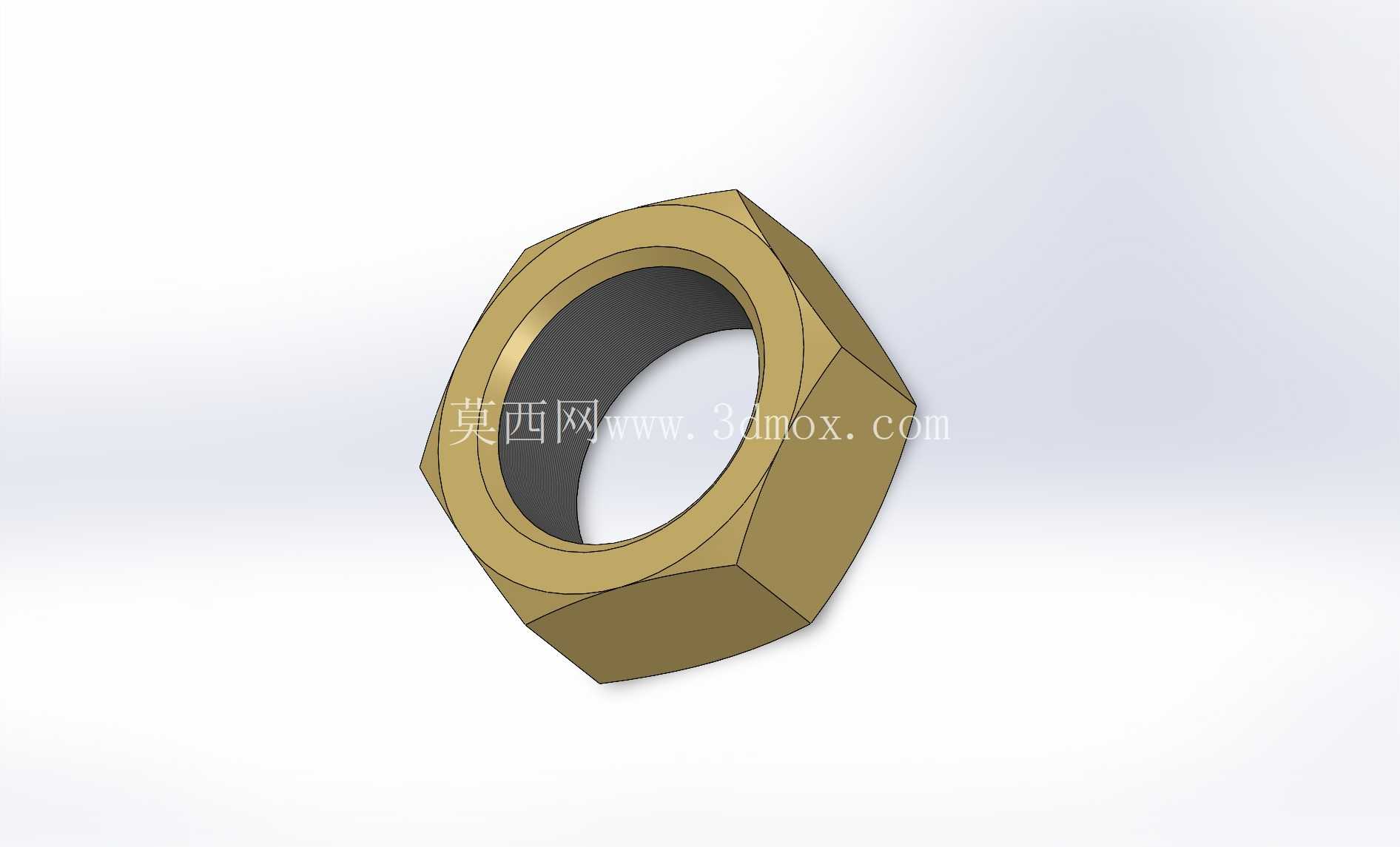

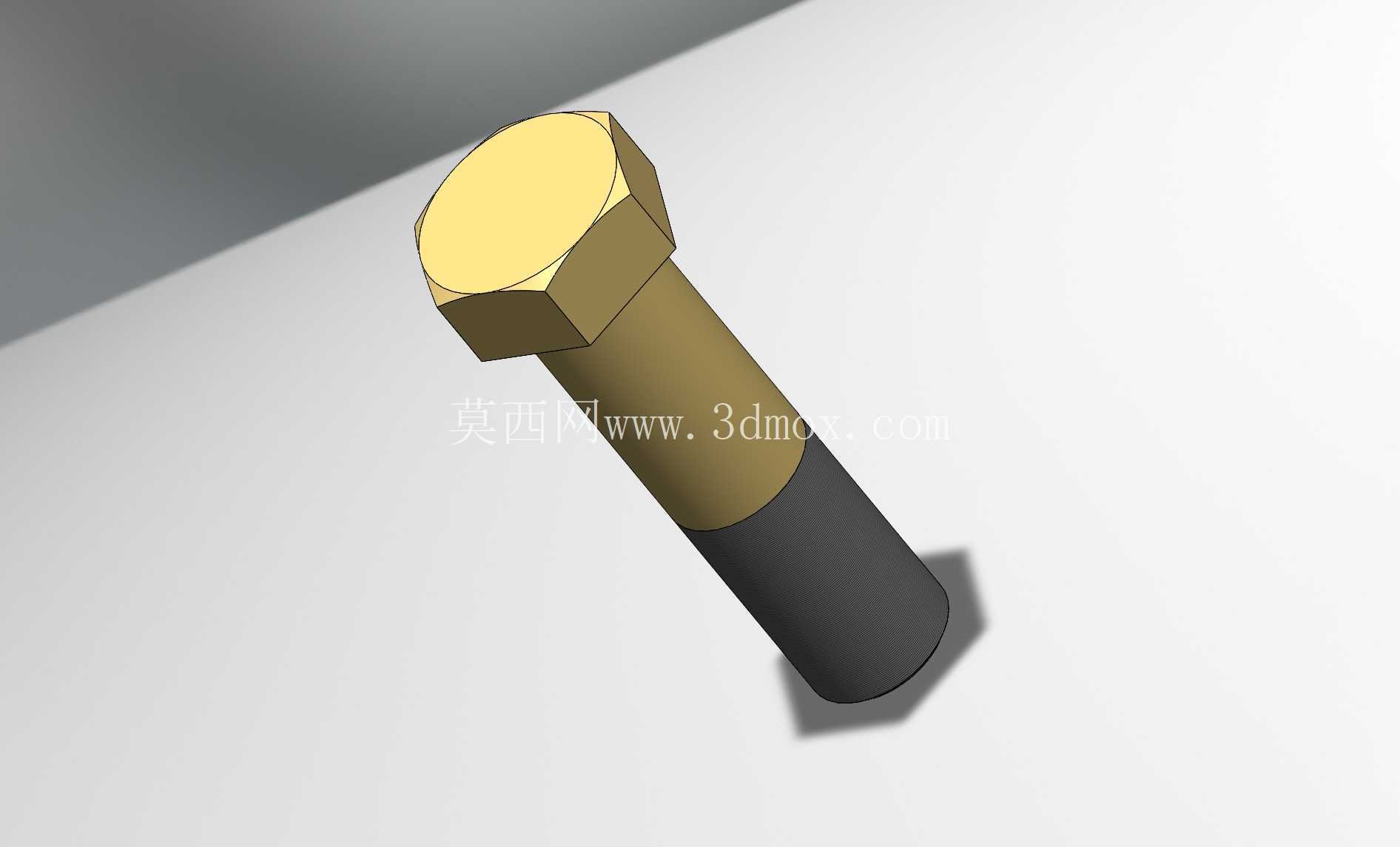

　　从结构组成来看，这套装配结构包含三个独立加工的零件以及完成全约束配合的装配关系，两个带凸缘的半联轴器分别通过过盈配合或者键连接的方式固定在待连接的两根轴端，两个半联轴器的对接端面上加工有均匀分布的螺栓过孔，配合六角头螺栓与六角螺母实现两个半联轴器的刚性锁紧，螺栓连接副在装配时需要按照对角线顺序分次拧紧，保证两个法兰端面的压紧力均匀分布，避免传动过程中出现局部应力集中导致的连接失效。在设计这类联轴器的时候，首先需要根据传动系统传递的额定扭矩、轴段的直径尺寸确定半联轴器的法兰外径、凸缘厚度以及螺栓的规格数量，通常螺栓的数量会根据法兰直径选取4到12个不等，沿法兰圆周方向等角度分布，保证扭矩传递过程中每个螺栓承受的剪切载荷均匀。在工业传动系统的轴系连接场景中，法兰联轴器是应用极为广泛的刚性传动部件，这类部件的核心作用是实现两根同轴布置轴段的刚性连接，在传动过程中不具备补偿两轴相对偏移的能力，因此对安装时的同轴度精度要求较高，通常应用在载荷平稳、无强烈冲击振动的工况场景中，比如离心泵的泵轴与驱动电机轴的连接、容积式压缩机的曲轴与动力输入轴的对接、工业输送线驱动辊与减速箱输出轴的传动衔接等场景，都能见到这类刚性法兰联轴器的应用。

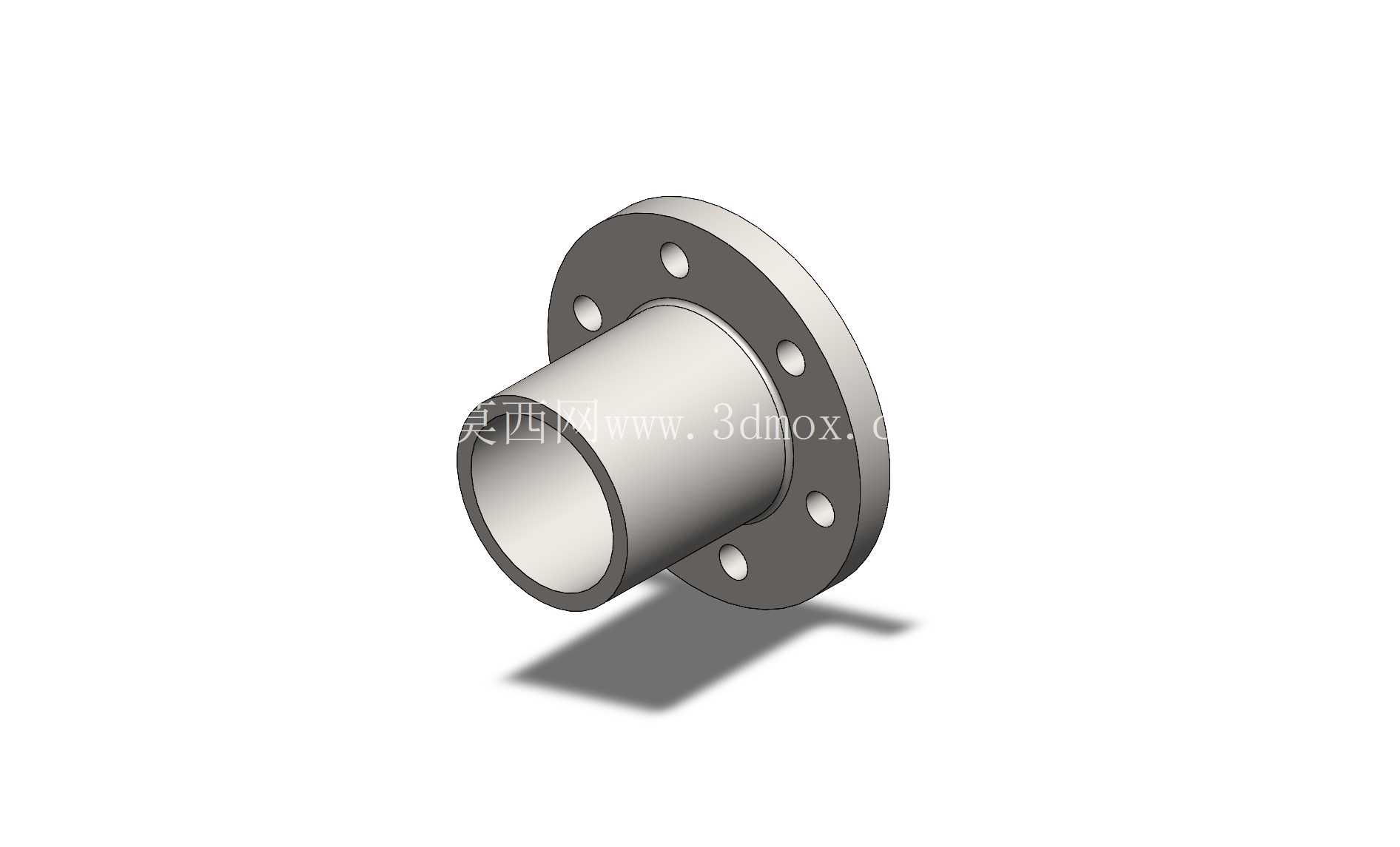

　　两个半联轴器的轴孔需要根据对接轴的公差要求加工，通常选用H7/k6的过渡配合，配合平键实现周向固定，避免轴与轴孔之间出现相对转动导致的键槽磨损。安装边界方面，这类联轴器在装配完成后，需要保证两根对接轴的径向偏移量不超过0.03mm，角向偏移不超过0.05°/100mm，否则会在传动过程中产生额外的附加弯矩，加剧轴承受力，缩短传动部件的使用寿命。在实际选型应用中，需要核算螺栓的剪切强度、法兰端面的挤压强度以及半联轴器轮毂与轴配合面的压溃强度，确保在额定载荷甚至短时过载的工况下，连接结构不会出现失效。

　　和弹性联轴器相比，这类刚性法兰联轴器的结构更为简单，加工制造成本更低，传动过程中没有回转间隙，能够实现精准的扭矩传递，不存在弹性元件老化失效的问题，维护成本极低，只要在安装时保证足够的同轴度精度，在长期连续运行的工况下具备极高的可靠性。从结构细节来看，半联轴器的法兰端面需要加工较高的平面度精度，通常要求平面度公差不低于IT7级，表面粗糙度达到Ra1.6以下，保证两个法兰端面贴合紧密，避免出现局部间隙导致的传动偏载。螺栓安装孔的位置度公差需要严格控制，保证两个半联轴器对接时螺栓能够顺利穿入，不会出现强行装配导致的螺栓受附加弯曲应力的情况。在三维建模过程中，需要先完成单个半联轴器的实体建模，包括轴孔、键槽、法兰凸缘、螺栓过孔等特征，再完成标准件螺栓、螺母的建模或者调用标准件库模型，最后在装配环境中添加配合约束，首先将两个半联轴器的端面添加重合配合，保证对接面完全贴合，再添加同轴心约束保证两个半联轴器的轴孔轴线重合，随后依次装配螺栓与螺母，添加相应的同轴与端面重合约束，完成整个装配体的全约束定义，确保装配体不存在过定义或者欠定义的情况，能够用于后续的工程图生成、干涉检查以及运动仿真验证。

　　在干涉检查环节，需要重点验证螺栓穿入法兰孔后是否存在与孔壁的干涉，螺母拧紧后是否与法兰端面存在足够的接触面积，轴孔与键槽的配合尺寸是否符合公差要求，避免实际加工装配时出现零件无法组装的问题。这类联轴器在日常维护中，只需要定期检查螺栓的预紧力是否出现衰减，尤其是在设备启动、停机或者载荷波动较大的工况下运行一段时间后，需要重新校核螺栓的拧紧力矩，避免螺栓松动导致的传动故障。对于应用在有腐蚀环境场景中的法兰联轴器，还需要在加工完成后做相应的表面防腐处理，比如发蓝、镀锌或者喷涂防腐涂层，延长部件的使用寿命。在泵类设备应用中，这类联轴器通常会配套加装安全防护罩，避免运行过程中螺栓等旋转部件卷入杂物或者造成人员伤害，防护罩的尺寸需要根据联轴器的最大外径预留足够的安全间隙，通常径向间隙不小于20mm，轴向间隙覆盖整个联轴器的长度范围。
