轴流式燃气轮机内部转子叶片结构

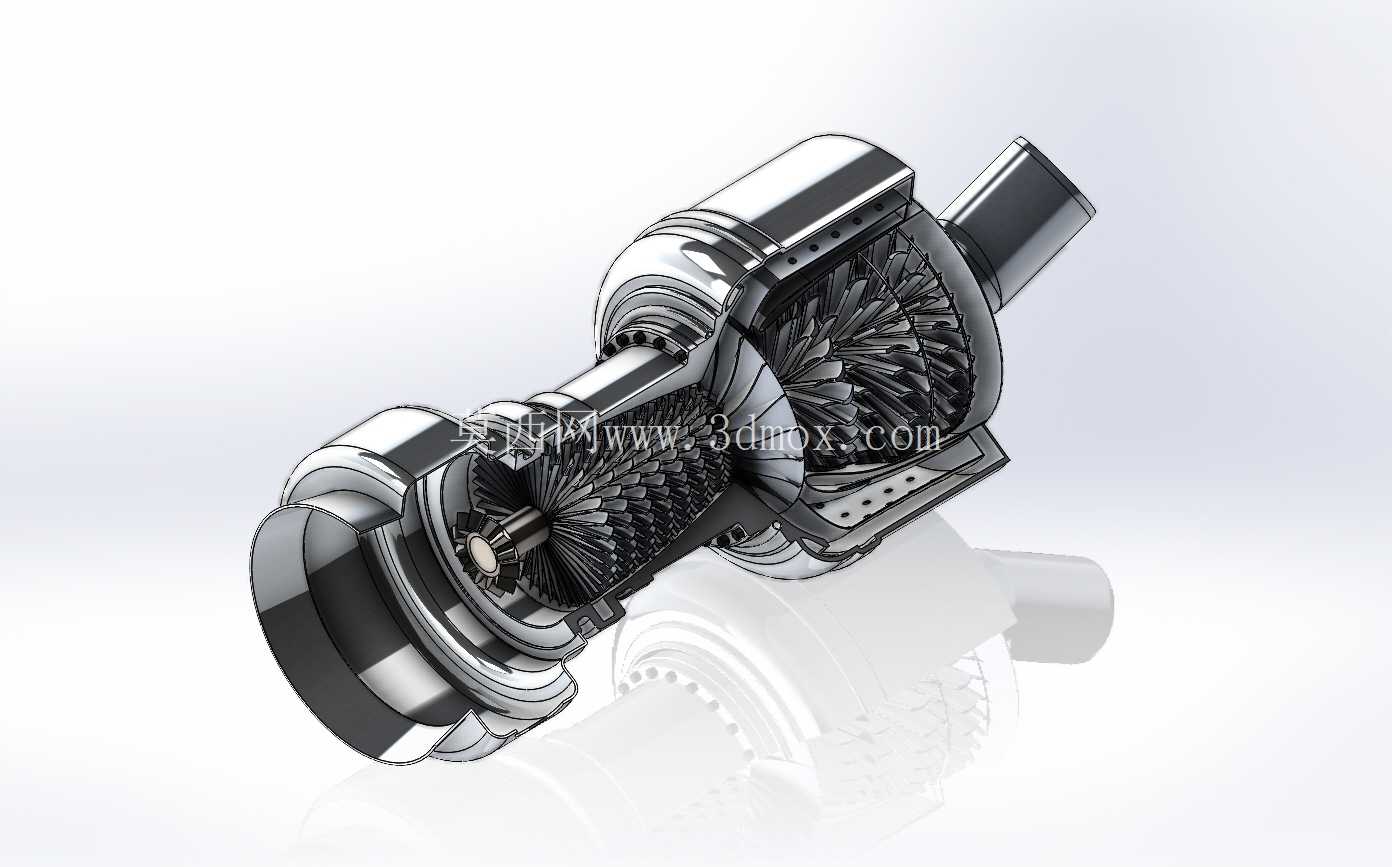

　　在分布式能源、工业驱动、舰船动力等场景中，轴流式燃气轮机始终是核心动力输出单元，这套结构完整还原了轴流涡轮段的核心装配关系，可直接用于动力系统原理演示、结构受力仿真前置建模、同类型设备改型设计参考。从实际工程落地角度看，该结构重点还原了涡轮转子的层级装配逻辑：轮盘沿轴向逐级排布，每级轮盘上的叶片采用周向均布安装方式，叶片型线经过气动优化，叶身从根部到顶部存在连续的扭角变化，匹配气流在流道内的膨胀做功轨迹，减少气流沿叶高方向的二次流损失。

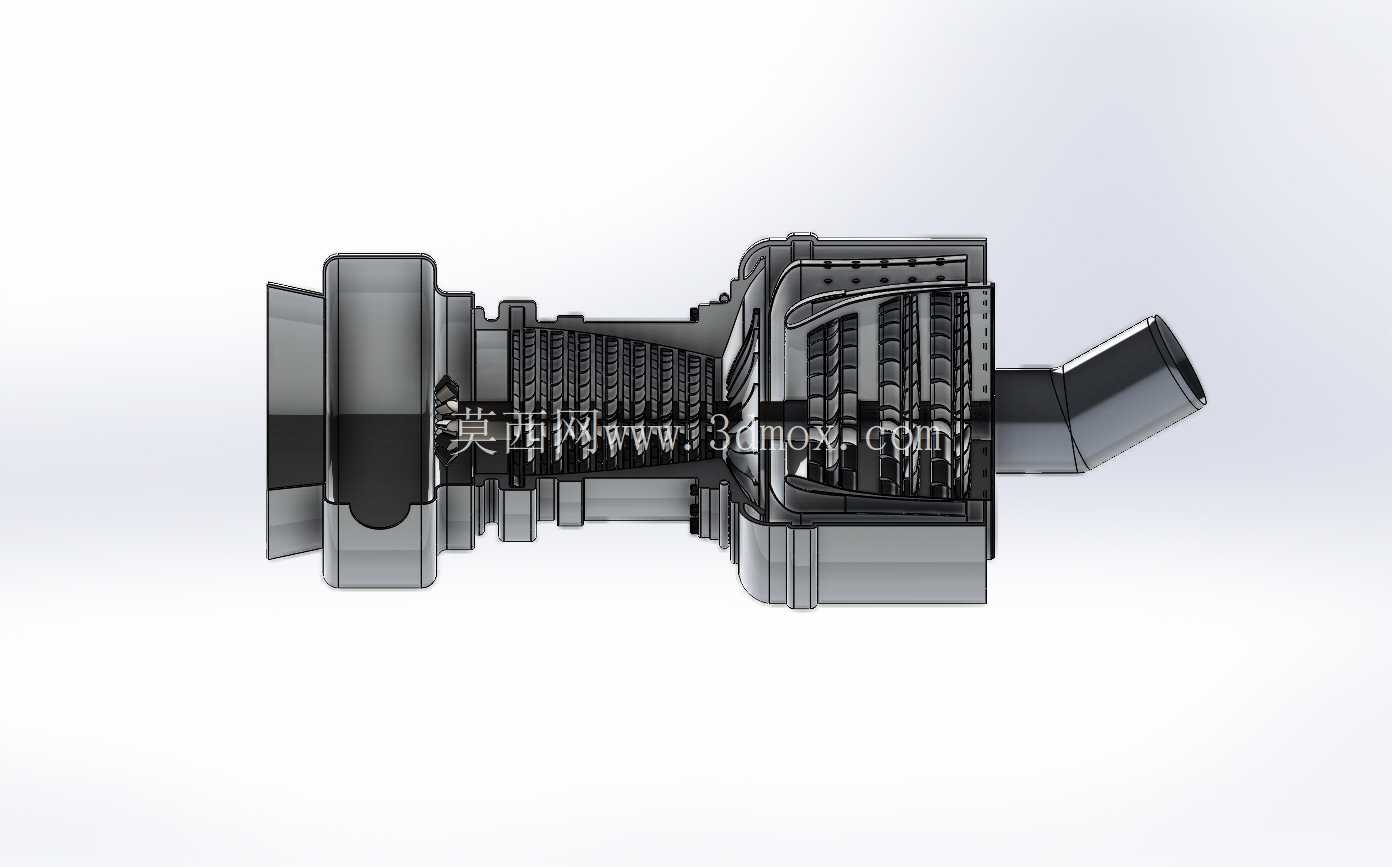

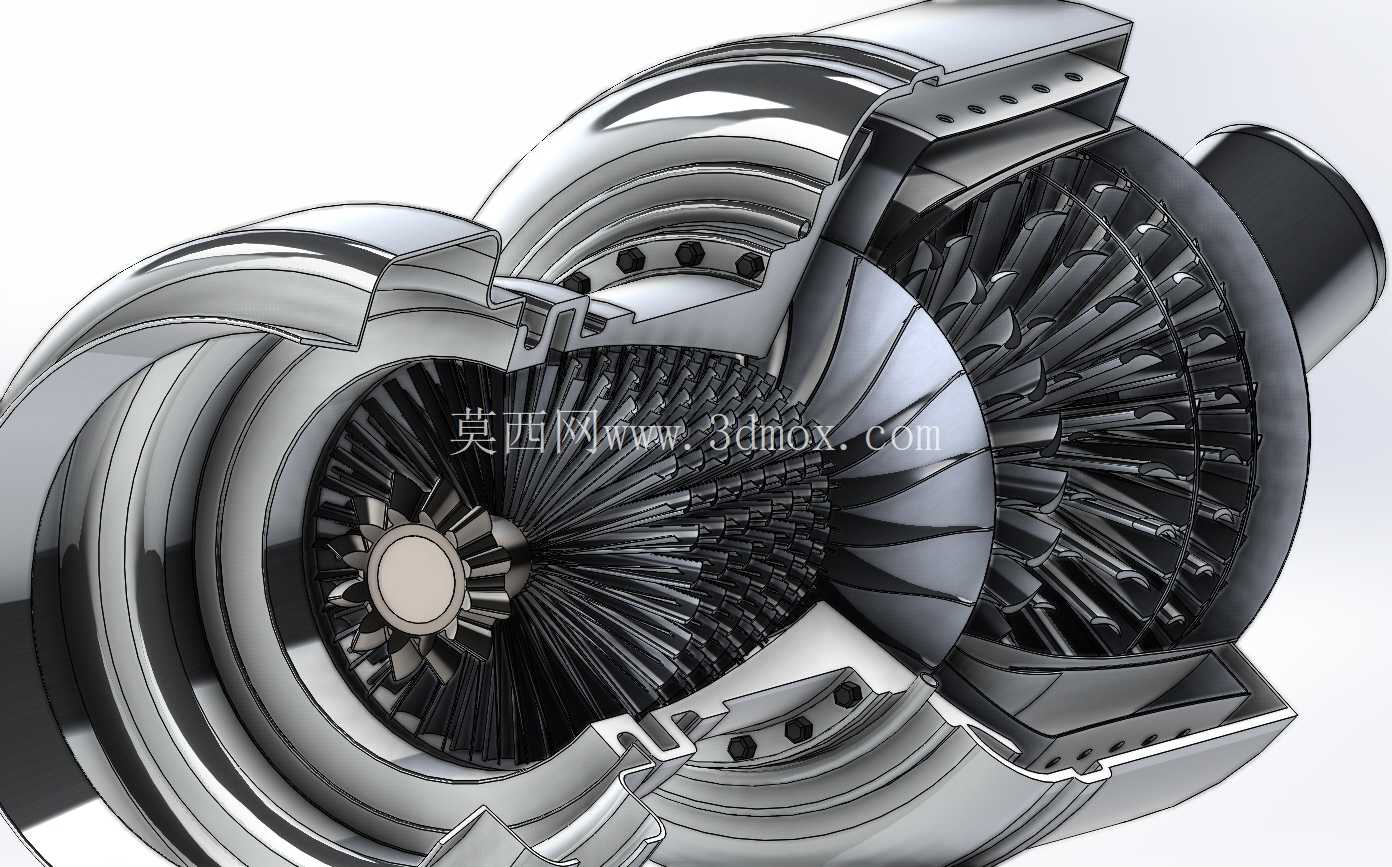

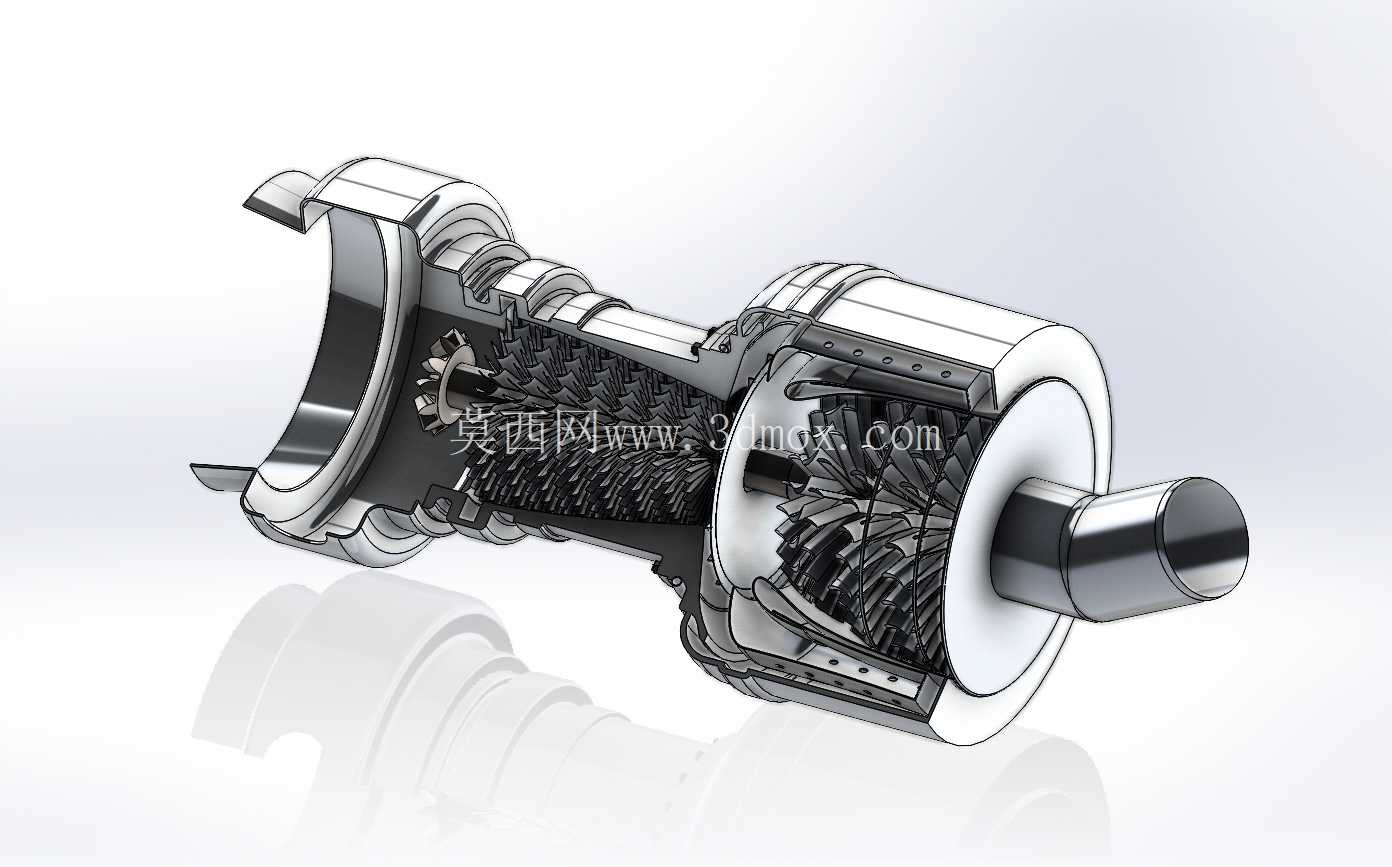

　　设计过程中优先考虑了转子的动平衡特性，各级轮盘的安装止口采用同轴度定位设计，叶片安装榫槽与轮盘一体加工成型，避免高速旋转下榫接位置出现应力集中；机匣部分采用分段剖视展示结构，可清晰看到内部静叶与动叶的交错排布关系，静叶的安装角度可引导气流以最优攻角进入下一级动叶流道，提升整级能量转换效率。从安装边界来看，该结构的轴向安装尺寸预留了转子热膨胀间隙，轮盘与主轴的连接采用端面齿传扭结构，可保证大扭矩传递下的对中精度，同时方便后期检修时的层级拆解；叶片顶部与机匣内壁预留了合理的径向间隙，既避免高温工作状态下叶片热伸长碰磨机匣，又能控制叶顶间隙漏气损失，保证涡轮效率维持在设计区间内。

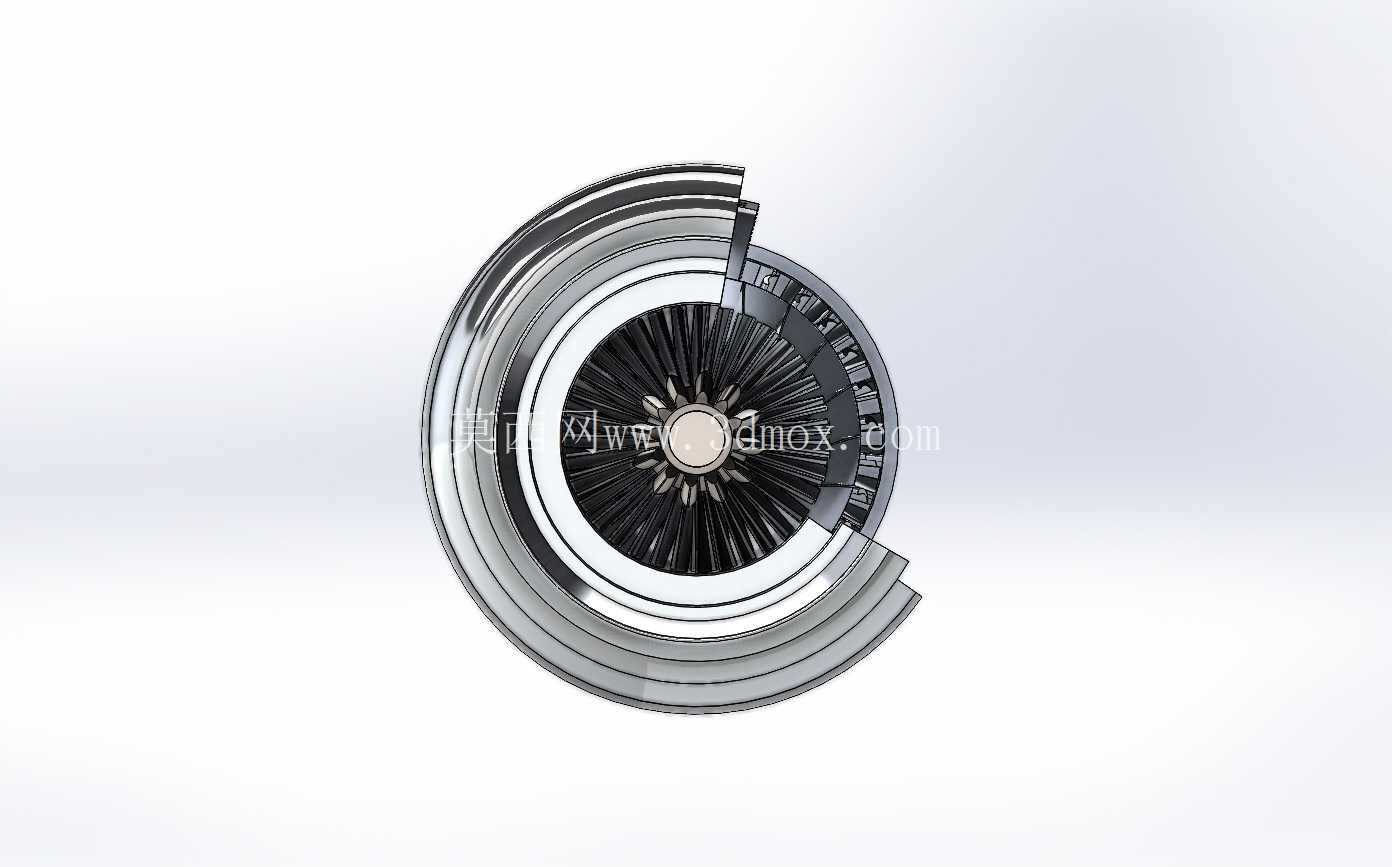

　　流道设计上采用了等外径流道构型，气流沿轴向流动过程中流道截面积逐级变化，匹配燃气膨胀过程中的比容变化，让气流速度始终维持在设计马赫数区间，避免出现激波损失。这套结构还还原了转子前端的进气导流锥结构，导流锥的曲面线型经过平滑过渡设计，可让进气均匀进入第一级导叶流道，减少进气畸变对转子工作稳定性的影响；轮盘之间采用定距环进行轴向定位，定距环的端面平行度公差控制在合理范围，保证各级轮盘的轴向压紧力均匀分布，避免高速旋转下出现轮盘松动。

　　在实际工程应用中，这类轴流燃气轮机可作为天然气分布式电站的核心动力，带动发电机输出电能，同时排出的高温烟气可进入余热锅炉回收热量，实现热电联产提升能源利用率；也可作为工业压缩机、输油泵的驱动动力，在长输管线、油气处理场景中提供稳定的动力输出；在舰船动力场景中，该类结构的燃气轮机凭借功率密度大、启动速度快的优势，可作为主推进动力使用。建模过程中对叶片的型线精度做了重点还原，叶身的压力面与吸力面曲率连续，可直接导入仿真软件进行流场计算，验证不同工况下的叶片受力、气流分布情况；转子的装配关系完全按照实际工程中的装配逻辑搭建，可用于生成装配工艺文件，指导现场装配作业，也可作为教学演示模型，帮助从业者理解轴流涡轮的工作原理与结构组成。针对高温工作场景的设计需求，结构中预留了冷却气流的通道位置，叶片内部的冷却孔道走向可匹配实际冷却方案，方便后续添加冷却结构细节，完成带冷却系统的涡轮整体建模；机匣的连接法兰位置也做了还原，可匹配上下游的进气段、排气段安装接口，方便整机组装时的接口对接。
