偏心旋转结构万克尔发动机三维设计

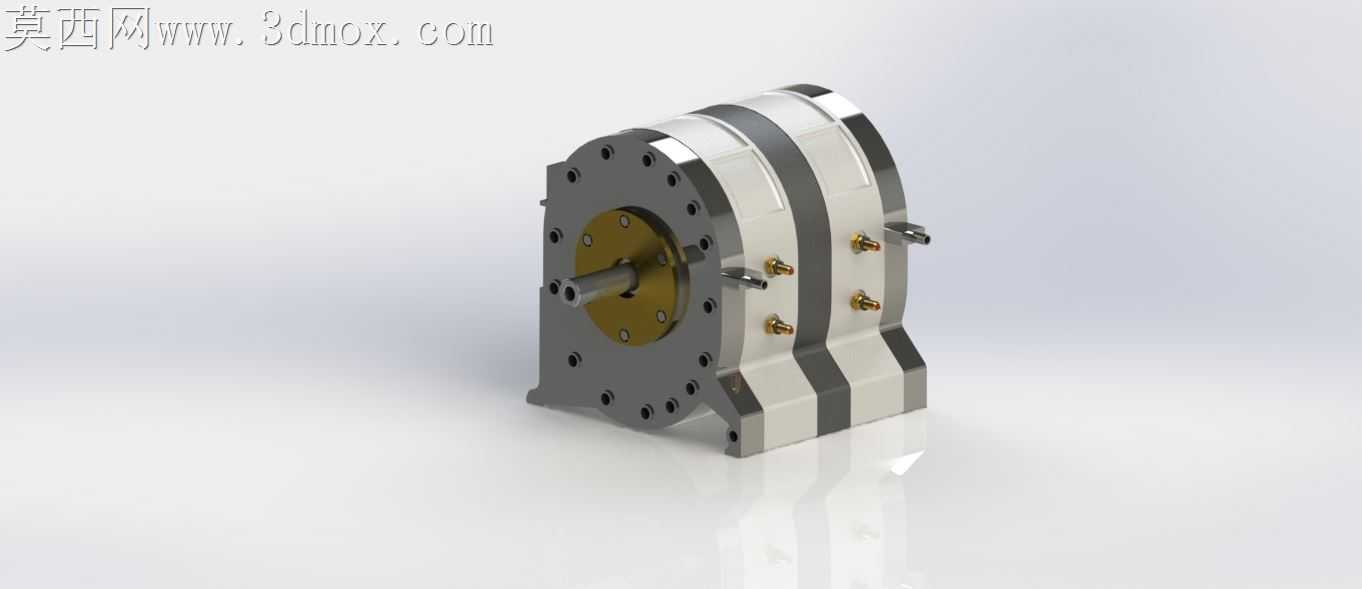

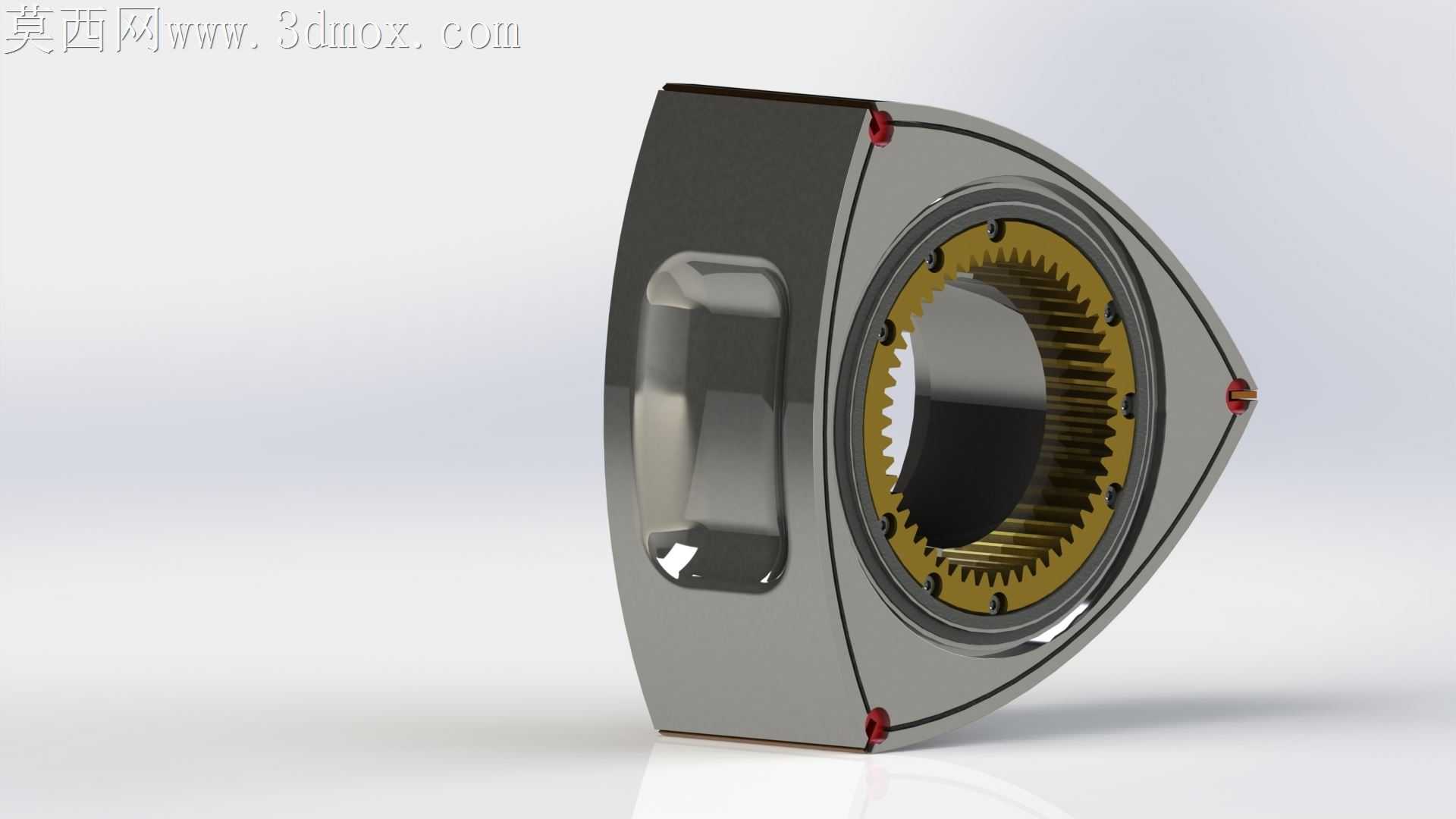

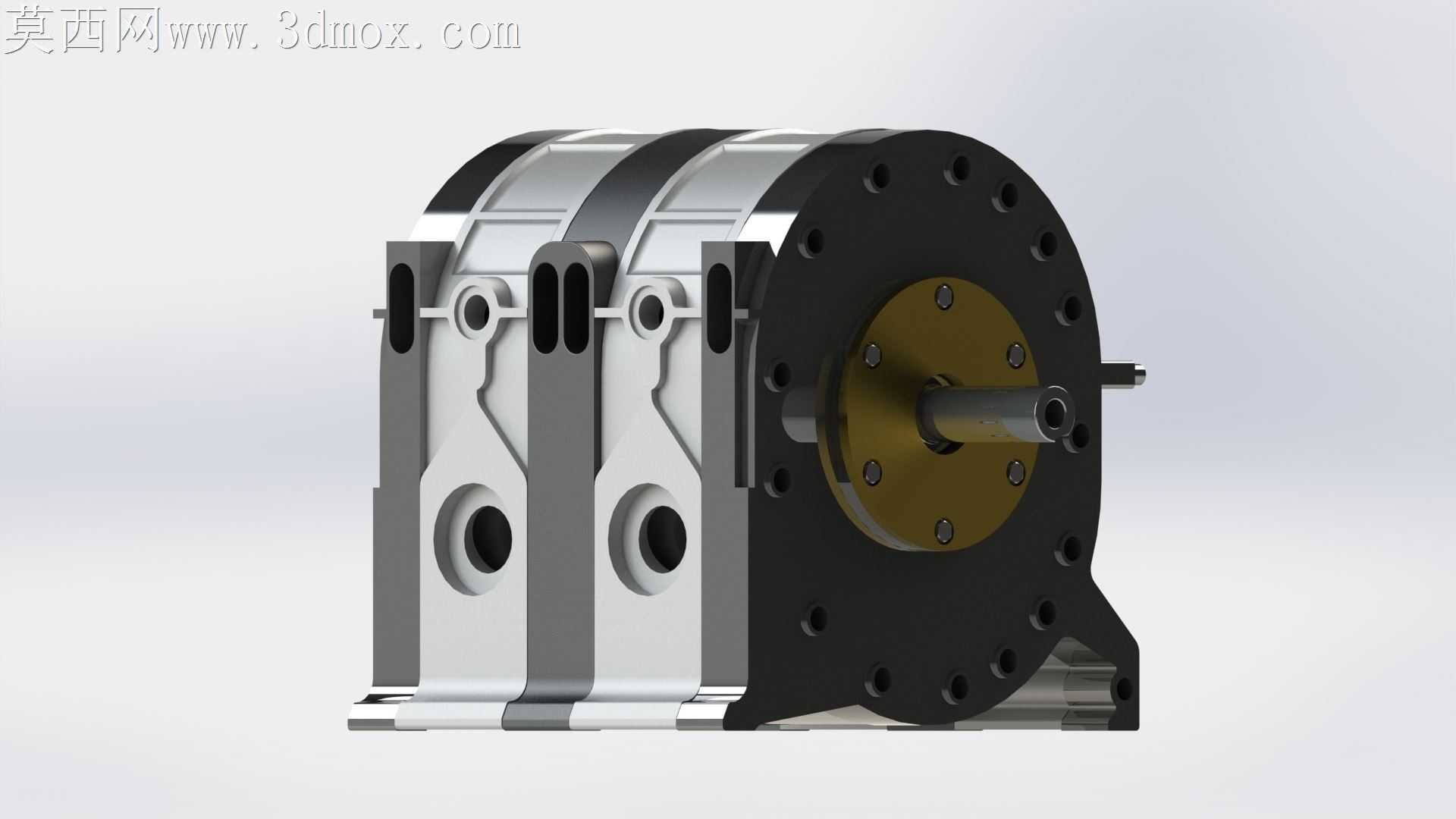

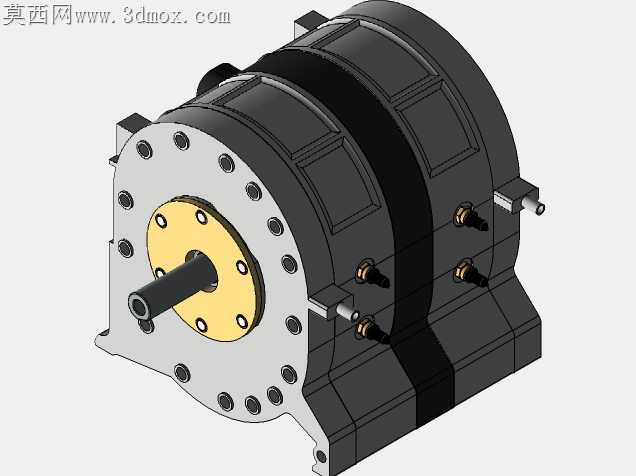

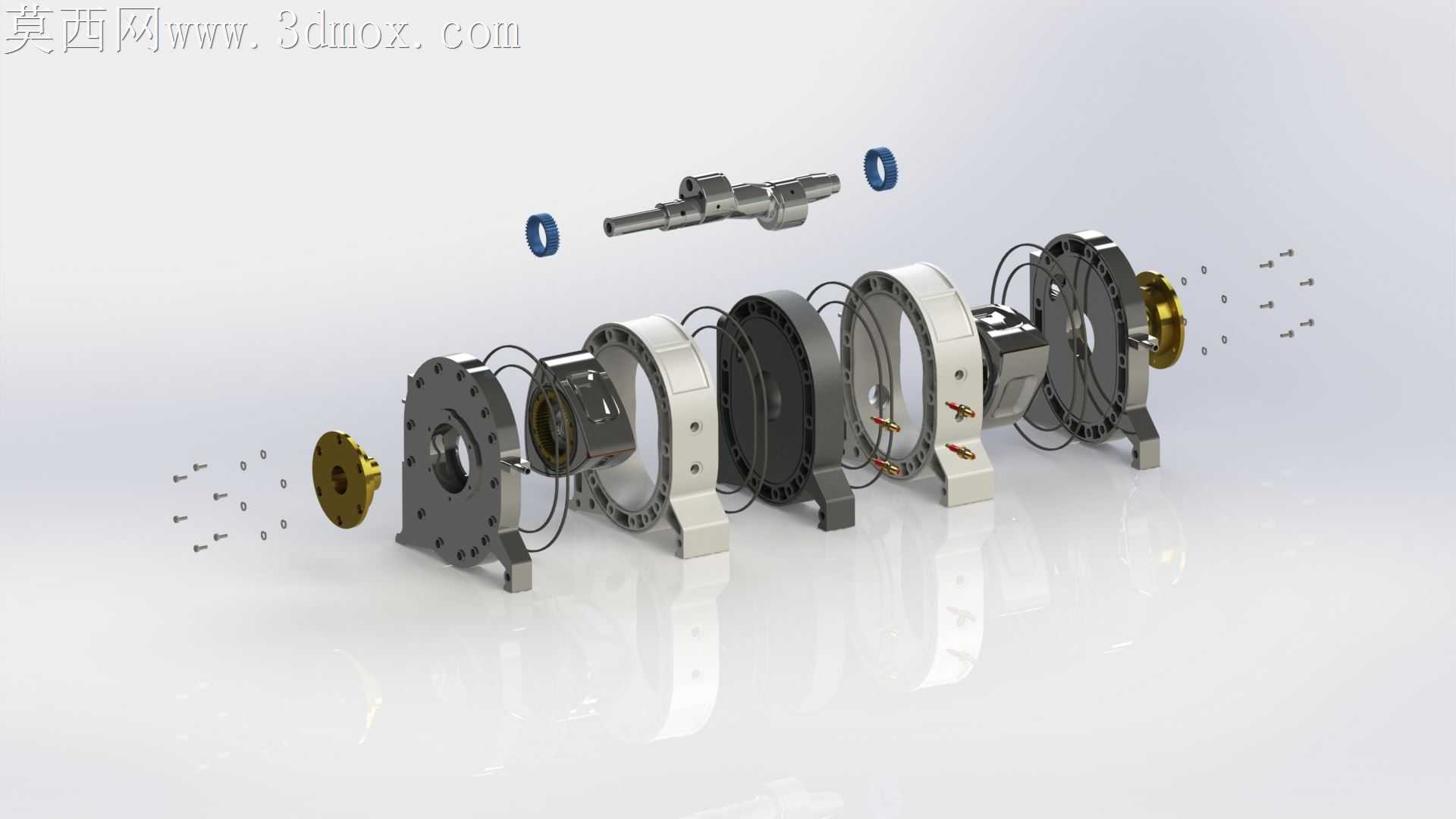

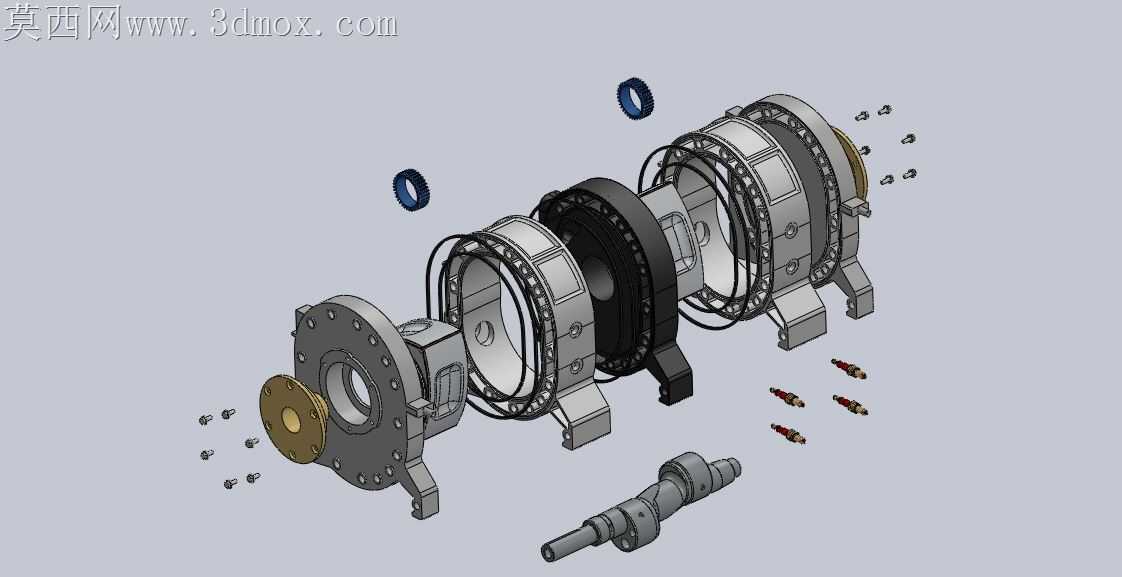

本作品为万克尔发动机的三维设计成果，建模阶段依托三维设计软件完成全零部件的参数化构建，首先对核心的偏心输出轴、三角转子、缸体型腔、端盖密封结构、安装基座、紧固连接件、油路接口等部件逐一进行尺寸标定与特征建模，严格遵循万克尔发动机偏心旋转的运动逻辑设定各部件的装配约束关系，保证转子在缸体内转动时的啮合间隙符合工程设计要求，避免出现运动干涉问题。渲染阶段采用写实级材质参数配置，为金属壳体部件赋予哑光铸铝材质，还原机加工金属表面的细腻磨砂质感与轻微反光特性；为输出轴、紧固螺栓等传动与连接件赋予抛光钢材材质，体现金属部件的加工精度与金属光泽；为密封组件、接口堵头等非金属部件赋予工程塑料材质，区分不同部件的材质属性差异；场景布光采用多光源组合方案，主光源模拟工业摄影的柔光效果打亮主体结构，辅助光源补充暗部细节避免出现死黑区域，环境光添加微弱的反射效果提升整体渲染的真实感，最终呈现的渲染图清晰展现发动机的分层装配结构与外部接口布局。结构设计上完整还原万克尔发动机的核心特性，区别于传统往复式活塞发动机的直线往复运动结构，本设计采用三角转子偏心旋转的动力转换结构，转子每旋转一周可产生三次功率脉冲，输出轴转速为转子转速的三倍，整体结构省去了复杂的曲柄连杆、气门配气机构，具备结构紧凑、零部件数量少、运转平顺性高、转速上限高的优势；建模过程中对缸体的冷却腔道、密封槽结构、安装定位孔位都做了精细化还原，端盖与缸体的连接螺栓孔位完全对齐，油路接口的位置与尺寸符合常规发动机的外接管路适配要求，安装基座的固定孔位可直接适配通用的动力安装支架，整体模型既可以作为动力原理演示的教学载体，也可作为小型动力装置设计的参考原型，帮助设计者直观理解旋转式内燃机的工作逻辑与结构组成，为后续的性能优化、结构改进提供可靠的三维模型基础。
