直列四缸发动机曲柄连杆机构三维设计

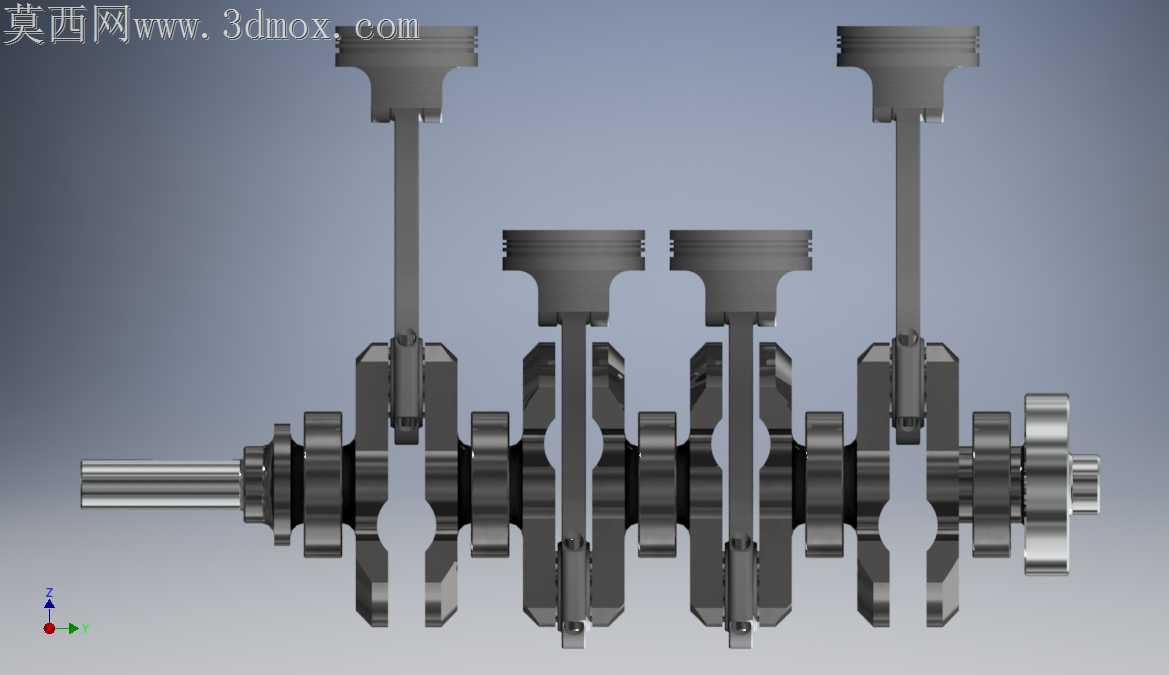

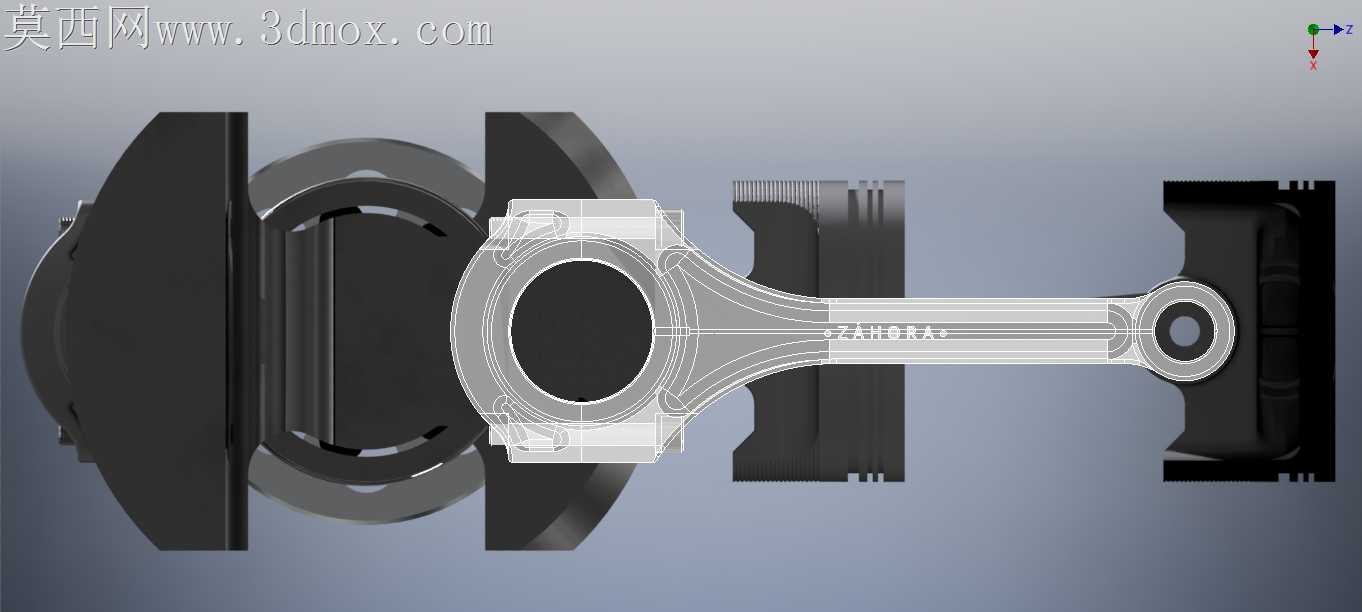

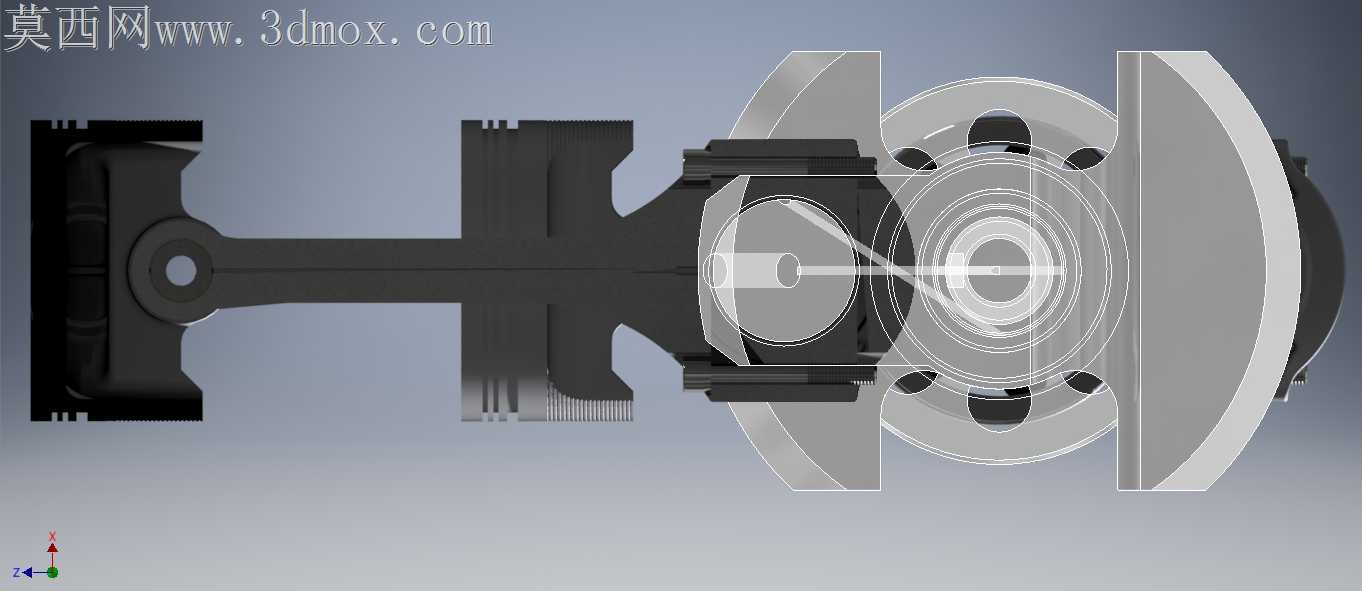

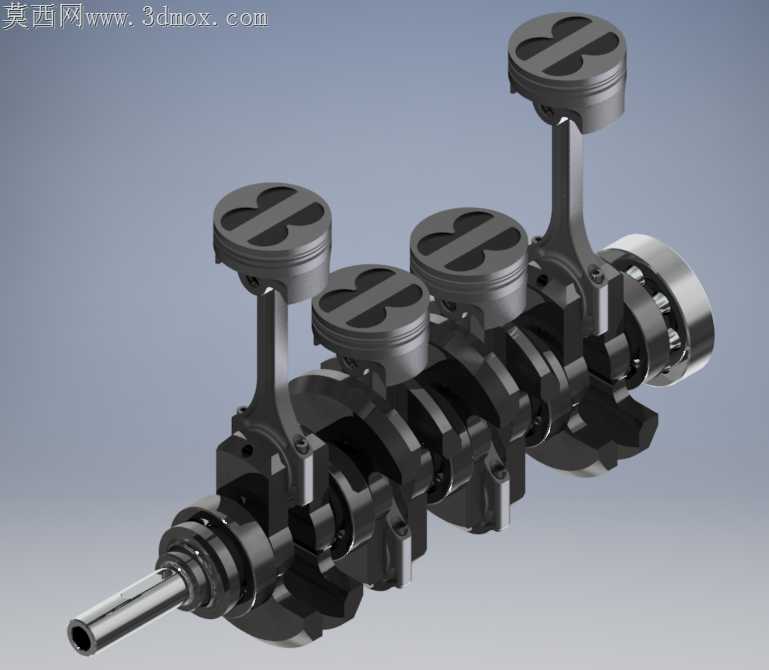

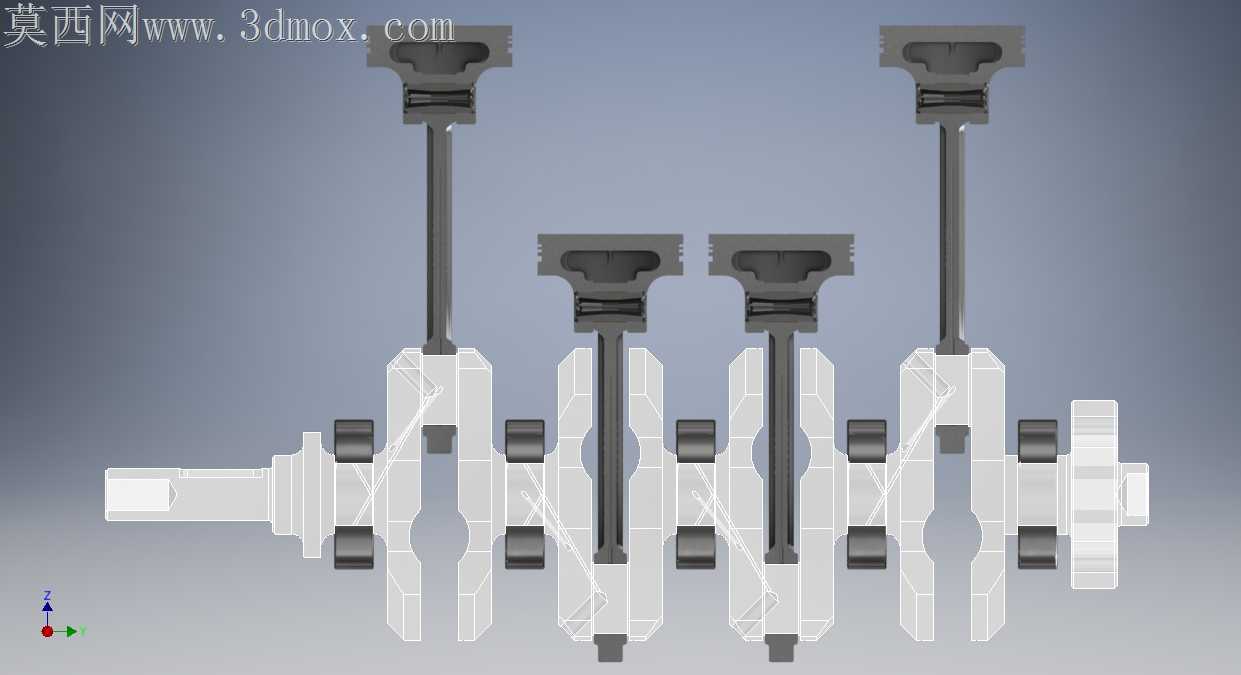

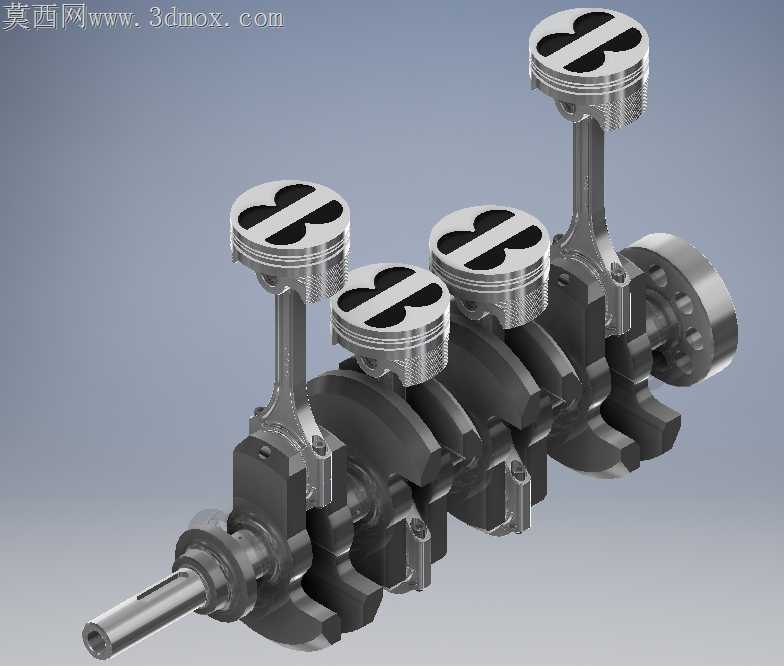

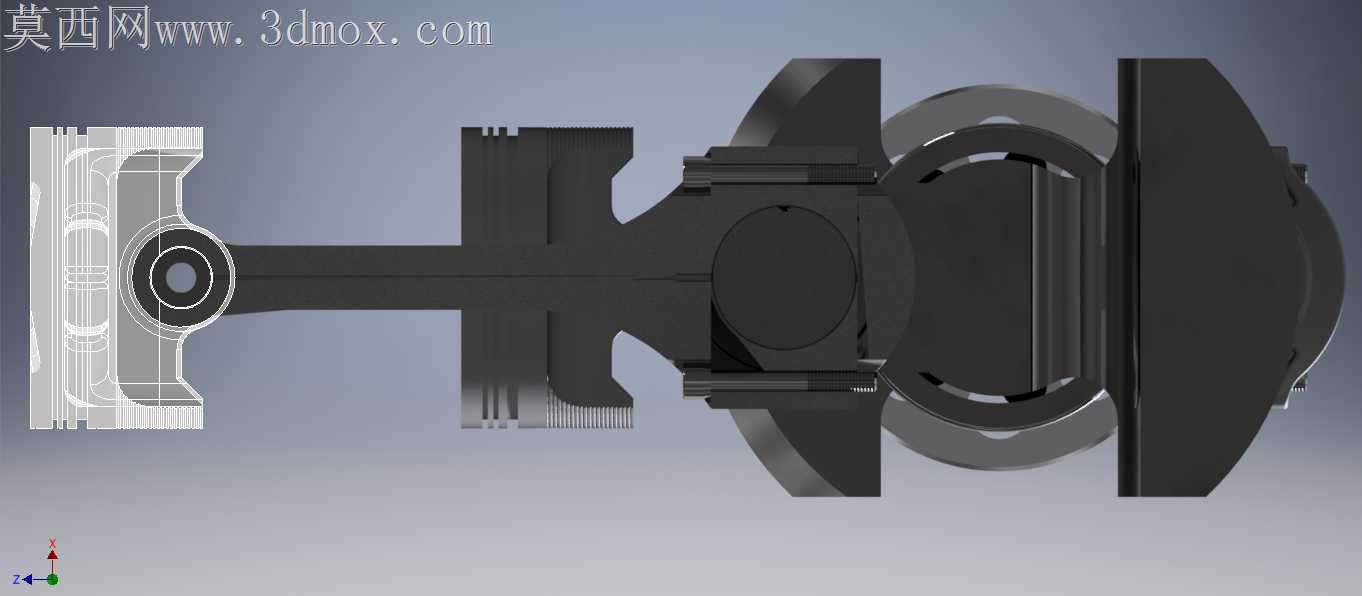

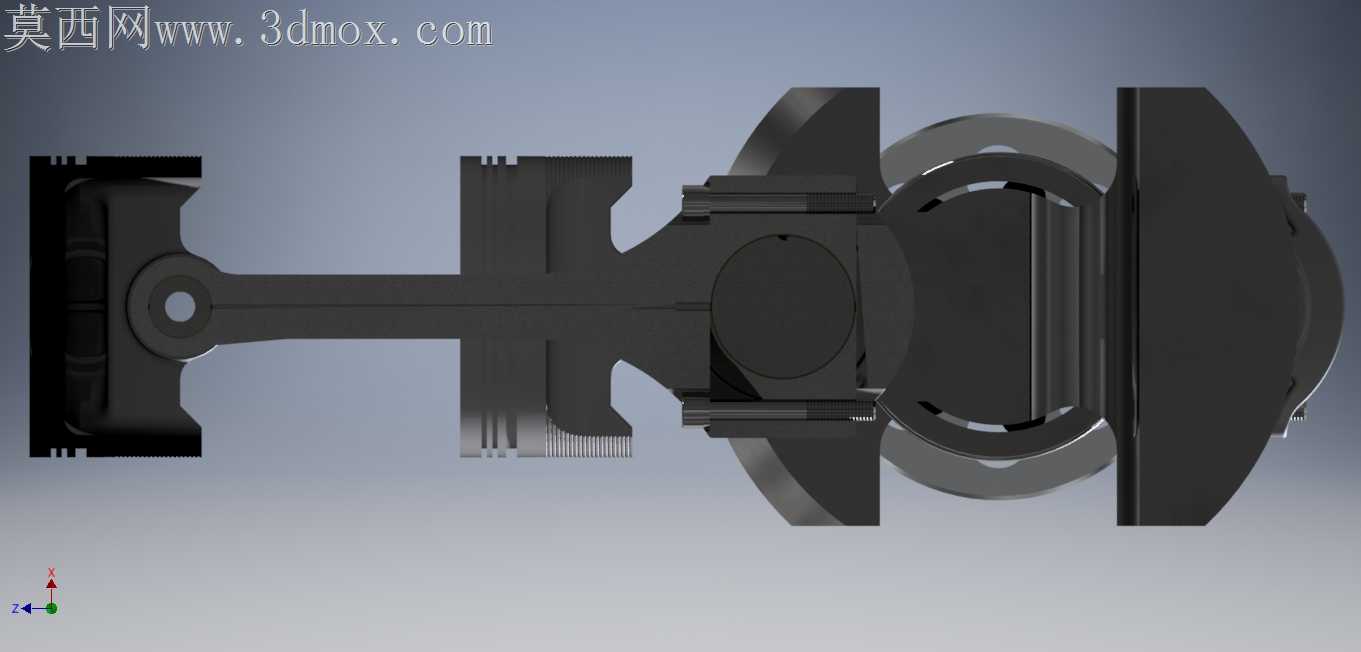

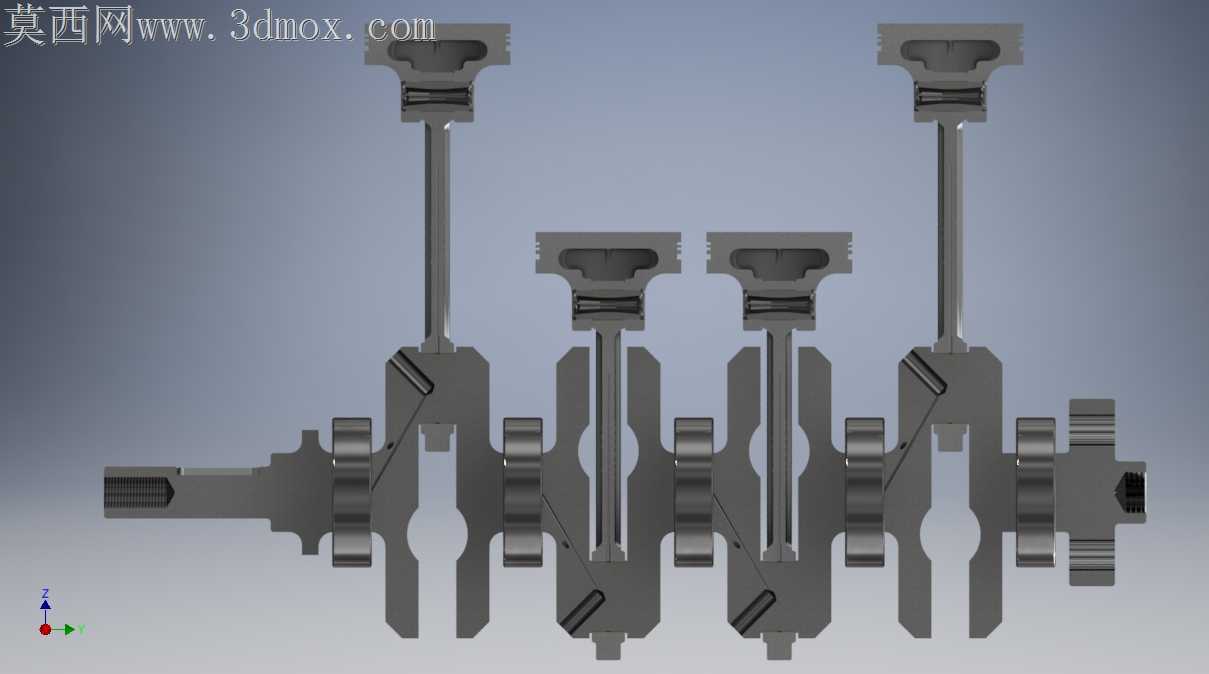

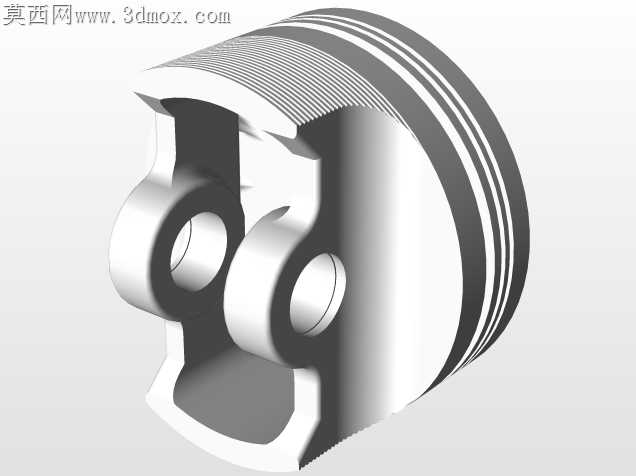

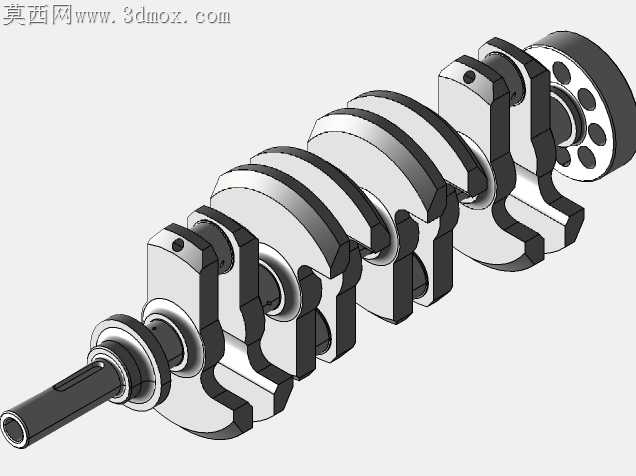

本作品为直列四缸发动机核心曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的实际运动逻辑与尺寸比例，通过三维建模软件完成全零件参数化设计与整机装配。建模阶段首先完成曲轴的参数化构建，依据四缸发动机的点火间隔角设定曲轴曲柄销的相位角度，确保四个曲柄销按照1-3-4-2的做功顺序对应相位排布，精准还原曲轴的主轴颈、曲柄销、平衡块、前后输出端的结构细节，对曲轴上的润滑油道、键槽、轴承安装位都做了精细化的特征还原，保证结构符合实际工程设计要求。随后完成活塞组零件建模，包含活塞本体、活塞环槽、活塞销座的结构设计，匹配对应尺寸的活塞销、连杆部件，其中连杆部分还原了连杆大头、连杆小头、杆身的变截面结构，大头部分做了分体式连杆盖的结构设计，对应螺栓安装位的细节特征，确保连杆与曲轴曲柄销、活塞销的装配间隙符合机械设计规范。整机装配过程严格按照实际装配工艺顺序完成，先将曲轴通过主轴承座定位装配，再依次完成连杆与活塞的组合装配，将活塞连杆组对应装入各气缸位后完成连杆大头与曲柄销的配合装配，全程校验各运动部件的干涉情况，确保曲轴转动时四个活塞能够按照设定相位完成上下往复运动，完整还原曲柄机构将活塞直线往复运动转化为曲轴旋转运动的核心功能。材质与渲染阶段，针对不同零件匹配对应的工程材质：曲轴、连杆等高强度受力部件赋予调质合金钢材质，调整金属粗糙度与反光参数还原锻钢零件的哑光金属质感；活塞部件赋予高硅铝合金材质，调整材质参数呈现铝合金的轻质金属观感；轴承部位赋予轴瓦合金材质，表面做细微的纹理处理还原真实零件的表面质感。渲染阶段采用工作室三点布光方案，通过主光、辅光、轮廓光的搭配凸显机构的结构层次，对零件边缘做细微的环境光遮蔽处理，清晰展现各零件的装配关系与结构细节，整体渲染效果真实细腻，能够直观呈现四缸发动机曲柄机构的整体构造与运动逻辑，可用于内燃机结构教学、机构运动演示、相关设计方案参考等场景。
