黄铜内螺纹手动截止阀结构设计

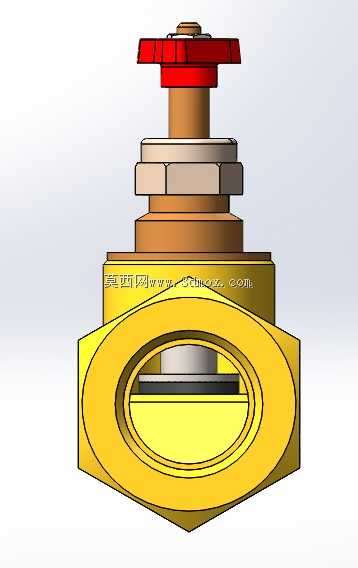

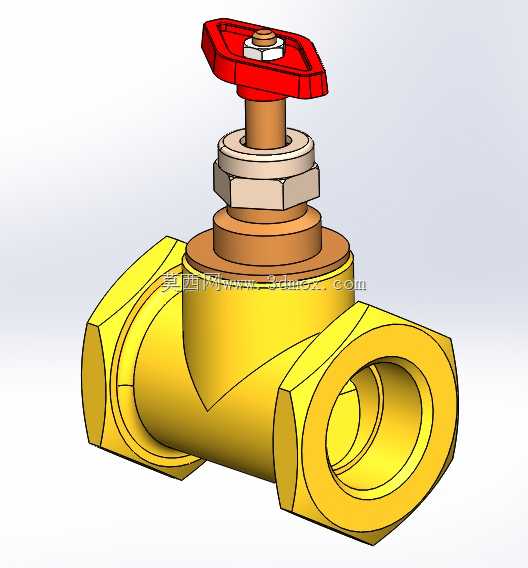

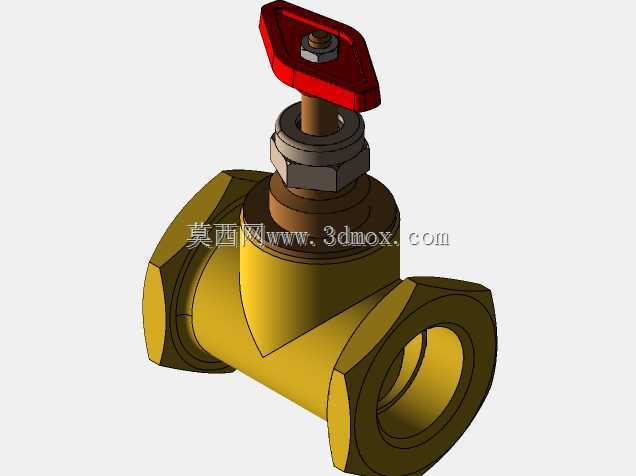

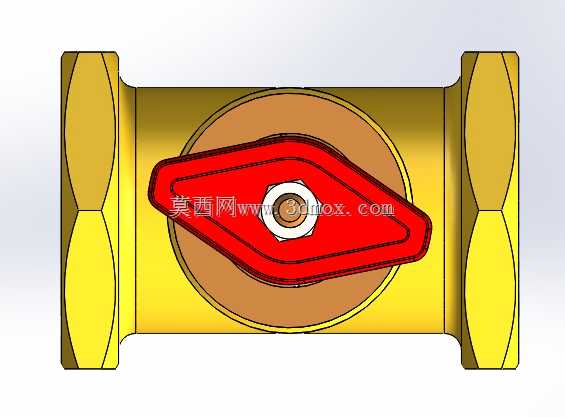

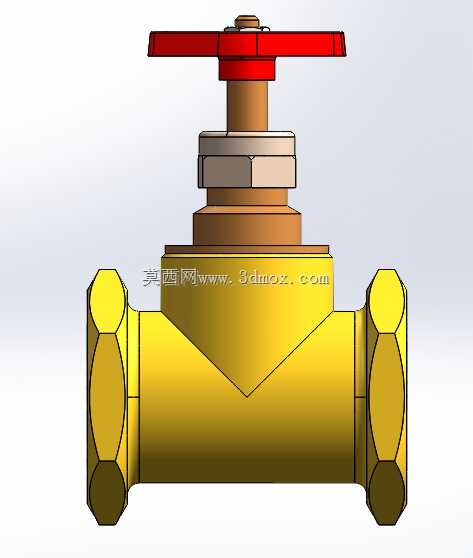

这款手动截止阀主要面向民用给排水、小型暖通管路、低压气动回路等场景的通断控制需求，区别于调节型阀件，它的核心作用是实现管路介质的完全截断，不承担长期节流调节的功能，避免密封面长期受介质冲蚀出现提前失效。从结构设计逻辑来看，阀体采用黄铜锻压成型的直通式流道，进出口轴线处于同一直线，介质在阀腔内的流向为下进上出，这种设计能保证阀门关闭状态下，阀杆密封组件不长期承受管路介质压力，既降低了外漏风险，也能延长填料密封的更换周期。阀体两端采用内螺纹连接结构，适配常规低压流体输送用镀锌钢管、紫铜管的螺纹连接标准，安装时无需额外焊接法兰，仅需配合生料带做螺纹密封即可完成固定，适合小口径管路的快速布设与后期维护更换。手轮部分采用红色酚醛树脂材质压制成型，轮缘做了防滑棱设计，手动操作时无需额外工具即可施加足够的关闭力矩，阀杆与手轮之间采用方榫配合结构，传递扭矩时不会出现打滑空转的问题。阀杆密封部位采用多层填料叠加的压盖式结构，通过顶部的六角锁紧螺母调节填料压紧力，当长期使用出现微量外渗时，无需拆解整个阀门，仅需适度拧紧压盖螺母即可补偿填料磨损量。阀瓣与阀座的密封面采用平面贴合结构，相比锥面密封，平面密封对加工同轴度的公差要求更宽松，小口径批量生产时更容易保证密封合格率，同时介质中的微小杂质不容易卡在密封面缝隙中，关闭时仅需施加额定力矩即可实现零泄漏截断。从安装边界来看，这款阀件的手轮顶部到阀体底部的垂直高度预留了足够的操作空间，安装时手轮上方无需预留过大的拆装空间，日常开关操作不会被周边管路构件干涉，阀体进出口的螺纹端面到阀腔中心的距离符合常规小口径截止阀的安装长度标准，替换同规格旧阀时无需调整现有管路的间距，能直接适配原有安装位。在实际选型应用中，这类黄铜截止阀更适合工作压力不超过1.6MPa、介质温度低于120℃的水、压缩空气、无腐蚀性低压流体管路，不适合用于含固体颗粒的介质管路，避免颗粒划伤密封面导致关闭不严。建模过程中对阀杆的升降行程做了匹配设计，全开状态下阀瓣完全抬离阀座流道，不会对介质流动造成额外节流阻力，降低阀门全开状态下的流阻损失，阀瓣的导向结构与阀腔内壁做了小间隙配合，开关过程中阀瓣不会出现偏摆，保证密封面每次闭合都能精准贴合。
