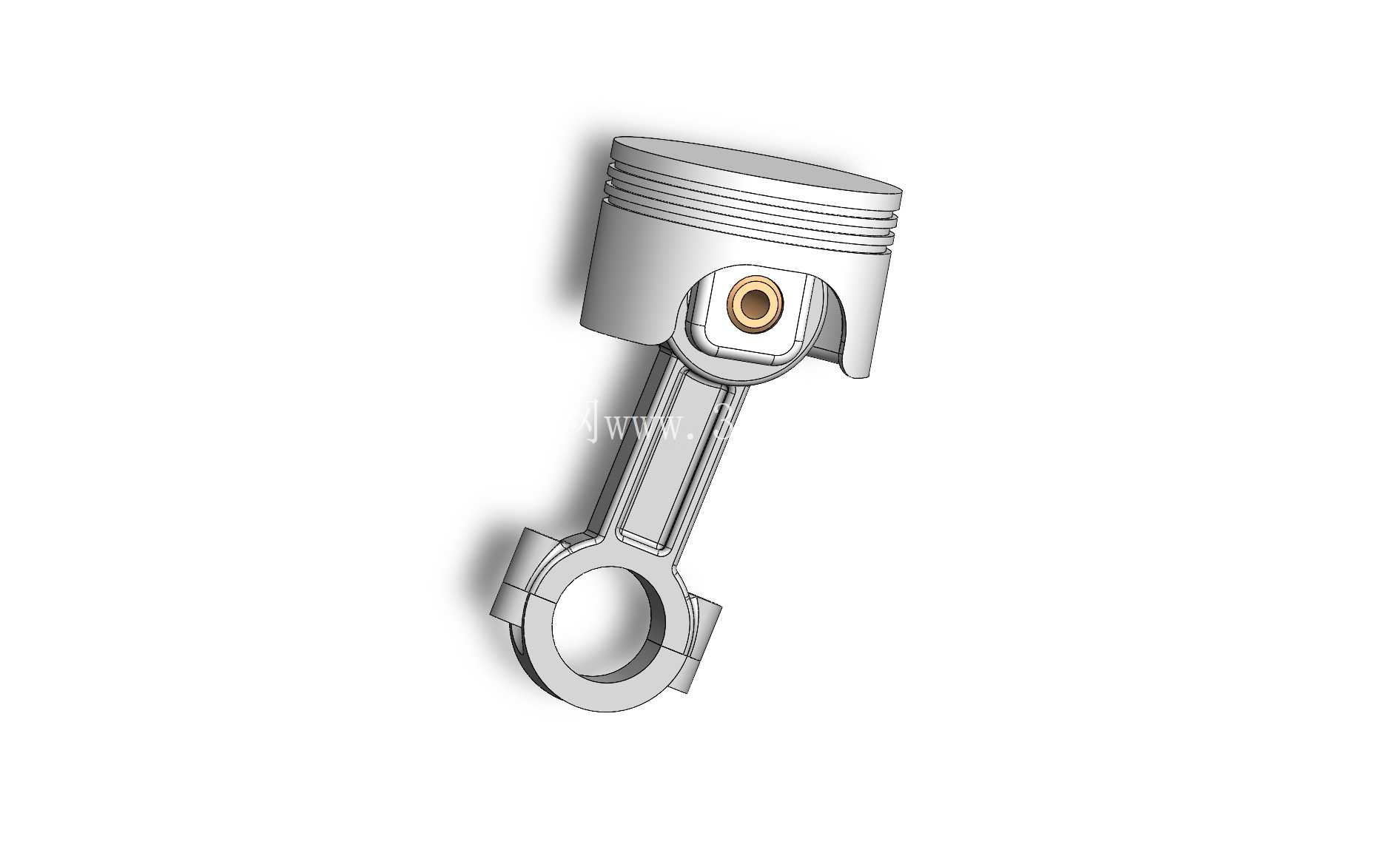

内燃机核心传动活塞连杆组件结构设计

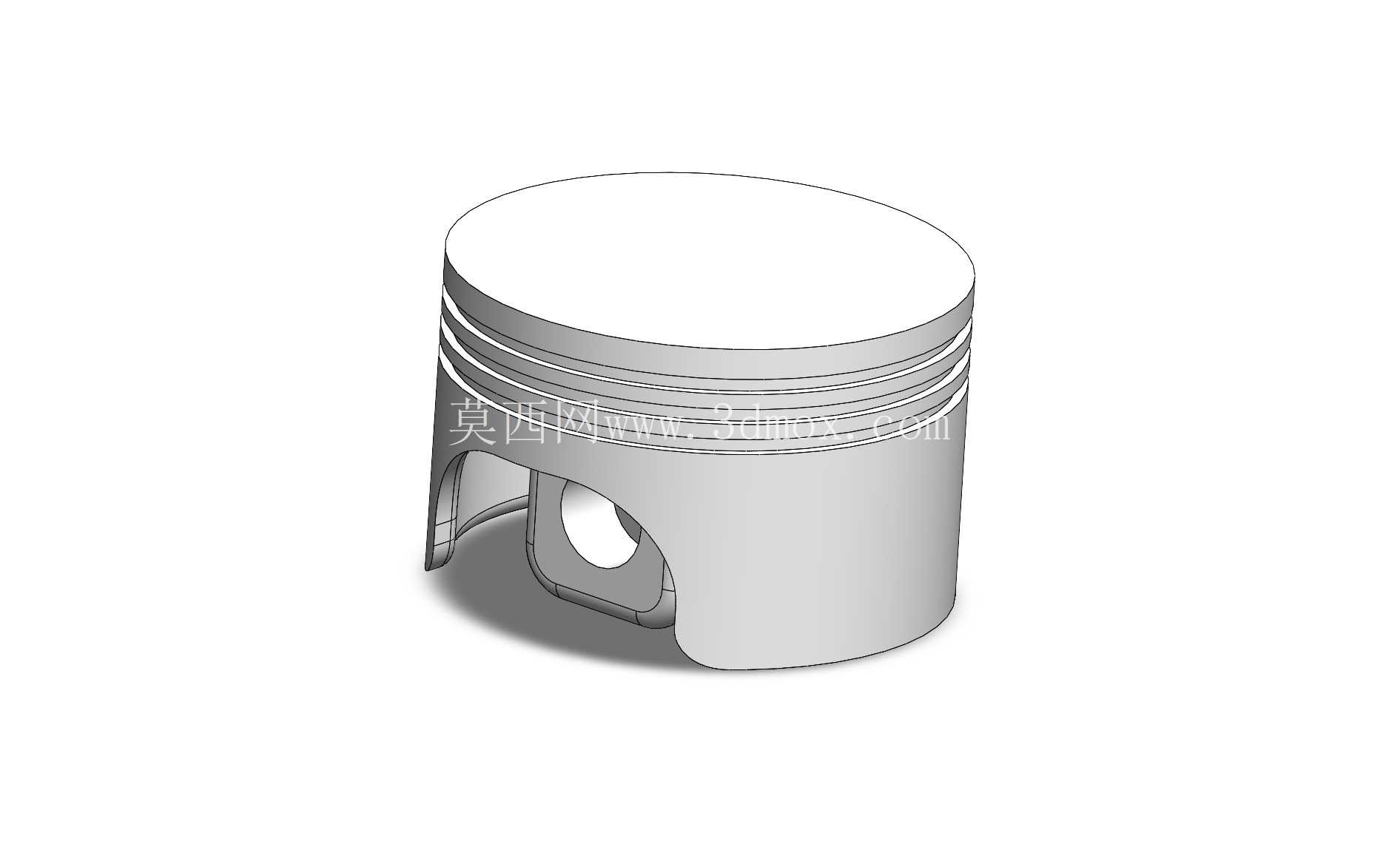

　　这套活塞连杆组件是往复式内燃机动力转换单元的核心构成，直接决定了燃烧室热能向曲轴旋转机械能的传递效率，广泛适配小排量四冲程汽油机、通用小型柴油机以及园林机械、摩托艇、便携发电机组的动力端结构。从实际工况出发，活塞头部设置三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室高压燃气，避免做功冲程的高温高压气体窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳，环槽的轴向尺寸与径向深度严格匹配量产活塞环的公差带，安装后环的侧隙、背隙均满足内燃机运行时的热膨胀补偿要求，避免冷机状态下窜油、热机状态下活塞环卡滞拉缸。

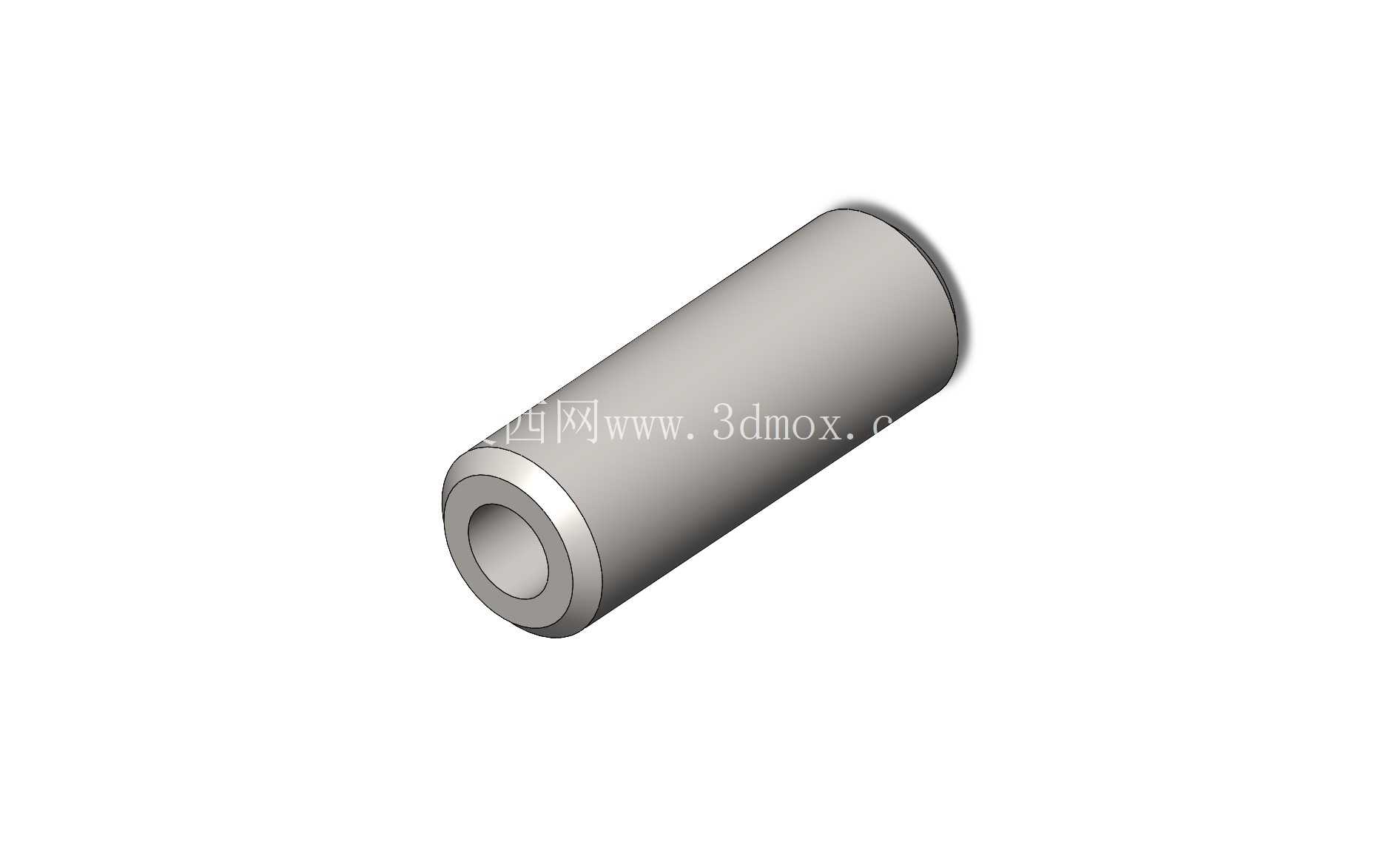

　　活塞销孔采用半浮式安装匹配设计，销孔内部加工有高精度的衬套配合面，活塞销穿过连杆小头衬套后两端通过卡簧限位，工作状态下活塞销可在销孔与连杆小头衬套间微量转动，保证载荷均匀分布，避免局部应力集中造成销座开裂。连杆本体采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴高速旋转时的惯性力载荷，连杆大头采用剖分式结构，配合连杆螺栓可紧固在曲轴曲柄销上，剖分面设计有定位止口，保证拆装后连杆大头的圆度公差不超出设计要求，避免轴瓦偏磨。设计过程中优先考虑了组件的动平衡匹配，活塞整体质量偏差控制在极小范围内，连杆大小头的质量分配也经过反复校核，避免多缸机运行时因各缸往复件质量差过大造成发动机振动超标。

　　活塞顶部的凹坑造型匹配对应排量发动机的燃烧室形状，可在压缩冲程终了时形成合理的挤流涡流，提升油气混合均匀度，优化燃烧效率，活塞裙部设计有微椭圆型线，冷态下裙部与气缸壁保留合理配合间隙，热态下裙部受热膨胀后可与气缸壁形成均匀的面接触，避免活塞敲缸或拉缸故障。安装边界上，活塞外径严格匹配对应缸径的气缸套内壁尺寸，连杆大头孔径适配标准规格的曲轴曲柄销直径，组件整体装入气缸后，活塞在上止点、下止点位置时均不会与气缸盖、曲轴平衡块发生运动干涉，连杆摆动过程中也不会与气缸体内壁产生碰擦。

　　这套组件的结构完全遵循内燃机往复运动件的设计规范，所有配合面的公差、形位公差都满足量产加工要求，既可以作为小排量动力设备改型设计的参考结构，也能用于教学场景下的内燃机工作原理演示，帮助从业者理解动力转换过程中各零件的受力状态与配合逻辑。
