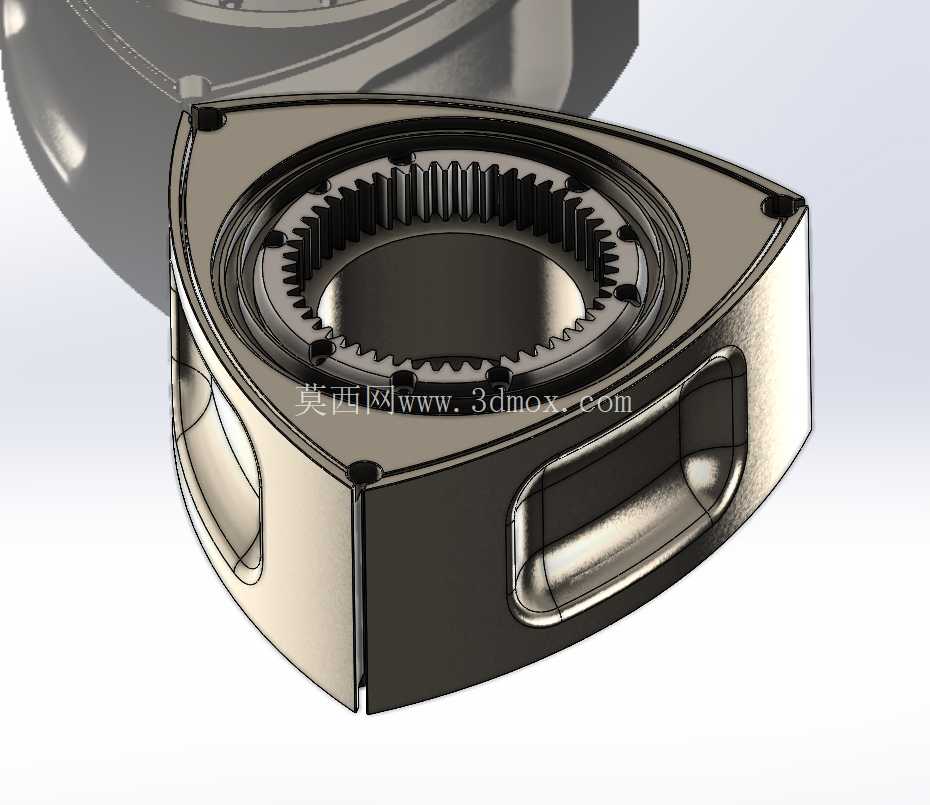

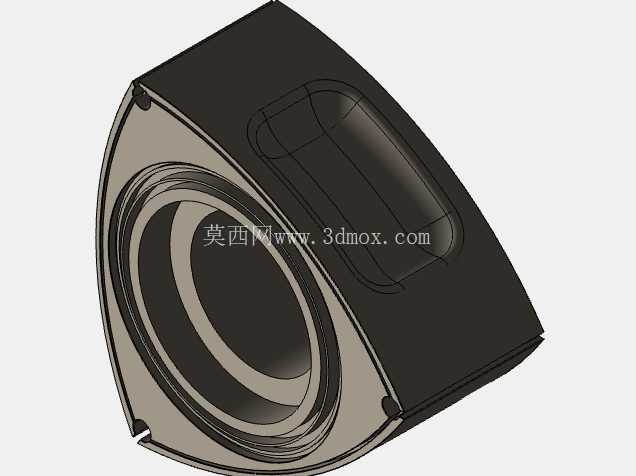

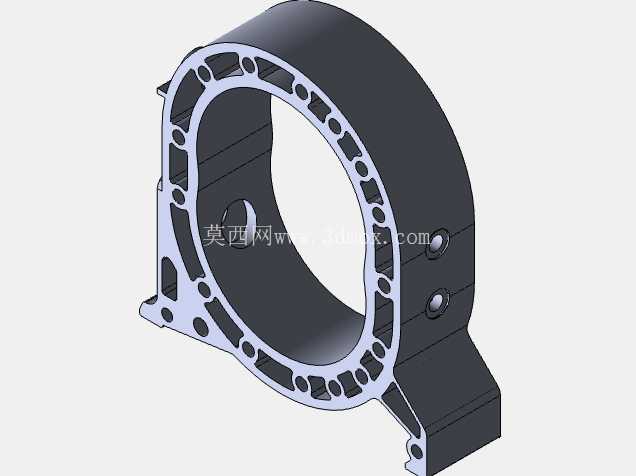

这款三角转子结构的动力装置,区别于传统往复式活塞内燃机的做功逻辑,依靠三角转子在茧型缸体内的偏心旋转完成进气、压缩、做功、排气全循环,在小排量动力单元、航空模型动力、轻型载人飞行器、改装竞速车辆等场景中有着不可替代的应用优势。从结构设计逻辑来看,整个转子本体采用类三角圆弧轮廓,三个弧面分别对应三个独立的工作腔,转子中心集成内齿圈结构,与偏心输出轴上的固定齿轮啮合,保证转子在公转过程中按固定传动比完成自转,让三个工作腔的容积随转子转角周期性变化,匹配缸体上的进排气口、火花塞安装位,就能完成完整的四冲程做功循环,没有往复式活塞的连杆结构、往复惯性力抵消需求,整体运动部件更少,同功率输出下的体积和重量远低于传统活塞发动机。从实际安装边界来看,转子本体的三个顶点设置有密封槽,用于安装径向密封片,与缸体内壁紧密贴合实现工作腔之间的气密隔离,密封片的伸出量、弹簧预紧力都经过匹配设计,保证在不同转速、温度工况下的密封可靠性,避免相邻腔室窜气导致的动力损失。转子侧面设置有凹陷的燃烧室结构,在压缩行程终了时与缸盖的凹腔共同形成规则的燃烧空间,引导混合气形成合理的涡流,提升燃烧效率,三个侧面的燃烧室结构完全对称,保证转子在旋转过程中质量分布均匀,降低高速旋转时的动不平衡量。
转子中心的内齿圈参数经过匹配计算,与偏心轴齿轮的传动比固定为3:2,即转子每公转一圈,自身自转三分之一圈,偏心轴输出三圈动力,这个传动比是汪克尔引擎的核心设计参数,直接决定了进排气口的开闭正时、点火提前角的匹配范围。从功能特性来看,这种转子结构没有往复运动部件的惯性损耗,高转速下的动力输出响应更快,整机的振动水平远低于同功率的往复式发动机,适合对动力单元重量、体积、振动水平要求严苛的应用场景,比如轻型无人机动力、小型竞速航模、改装摩托动力单元等。
在设计过程中,转子的三个圆弧轮廓采用外旋轮线等距曲线生成,保证转子在任意转角位置,三个顶点都能与缸体内壁保持贴合,轮廓的加工精度直接影响密封性能和动力输出效率,建模过程中需要严格按照旋轮线的生成公式绘制轮廓曲线,再通过拉伸、切除、阵列等特征完成转子本体的结构设计,同时要预留密封片安装槽、弹簧定位孔、减重空腔的位置,在保证结构强度的前提下尽可能降低转子自身重量,减少旋转惯量,提升动力响应速度。转子上的减重空腔采用对称布局,三个位置的空腔体积、形状完全一致,避免转子旋转时出现质心偏移,空腔的位置避开了密封片安装位、齿圈受力区域,保证转子在高速旋转、承受燃烧压力冲击时的结构强度,不会出现变形、开裂等失效问题。
中心内齿圈的齿形参数、模数、压力角都与偏心轴齿轮完全匹配,啮合间隙控制在合理范围内,既保证传动顺畅,又避免间隙过大导致的传动冲击、噪音问题。从实际使用场景的适配性来看,这种转子结构可以根据不同的排量需求调整偏心距、转子厚度、创成半径等核心参数,衍生出不同功率等级的动力单元,小排量版本可以作为模型动力、小型发电机组动力,大排量版本可以适配轻型车辆、载人飞行器的动力需求。在安装适配方面,转子的端面与前后缸盖之间设置有端面密封件,与径向密封片配合形成完整的密封体系,建模时需要严格控制转子的厚度尺寸、端面平面度公差,保证装配后端面密封片的压缩量在合理区间,既避免密封过度导致的摩擦损耗增大,又防止密封不足导致的漏气问题。转子上的三个顶点密封槽的宽度、深度尺寸统一,密封片安装后可以在槽内小范围径向浮动,适应缸体型面的加工误差和热变形量,保证全工况下的密封可靠性。
