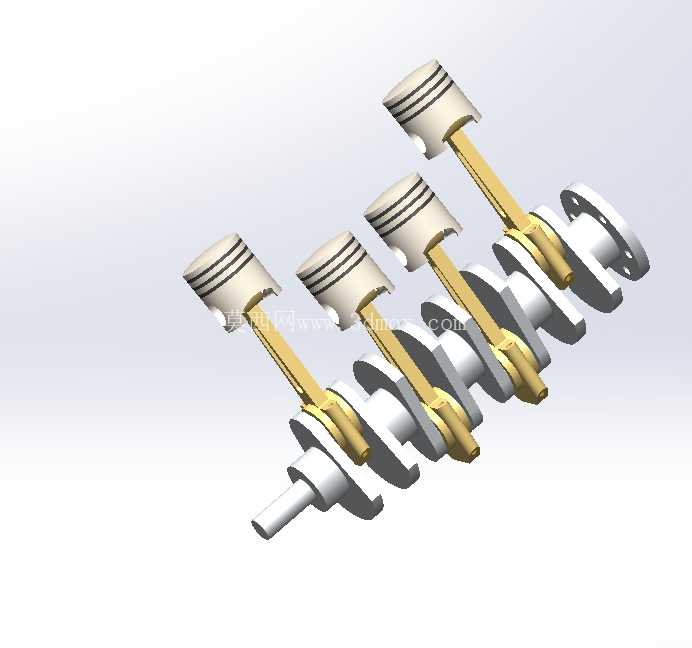

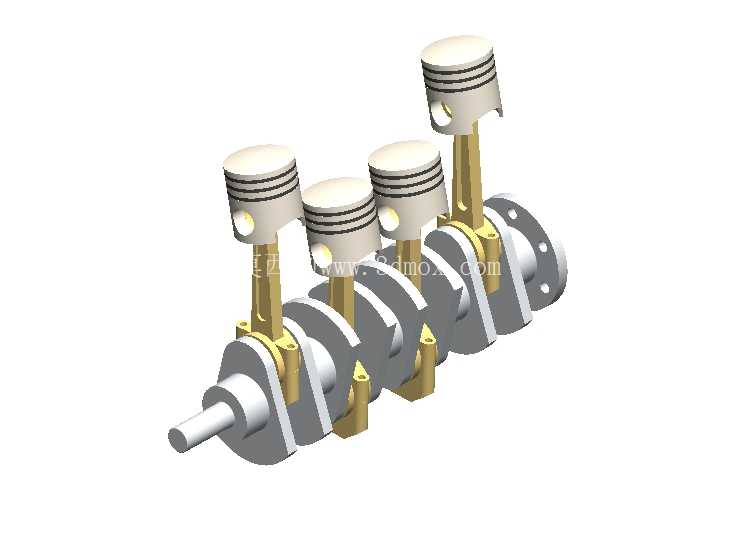

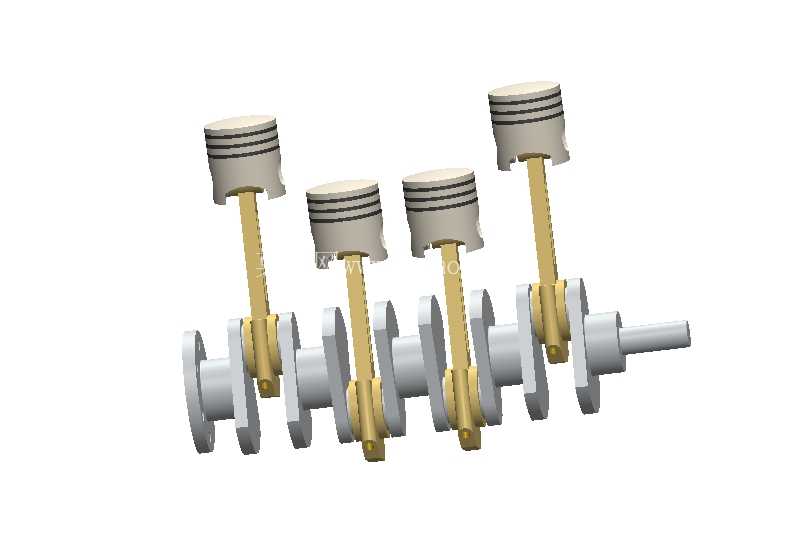

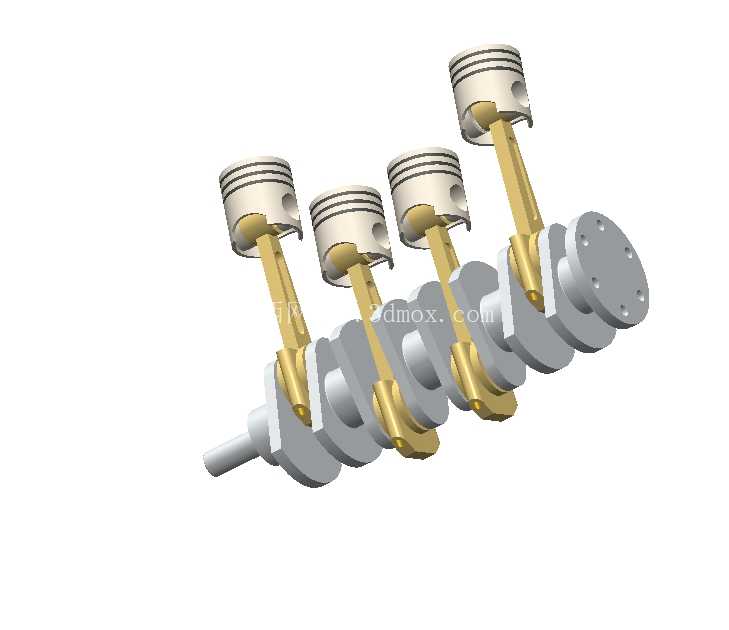

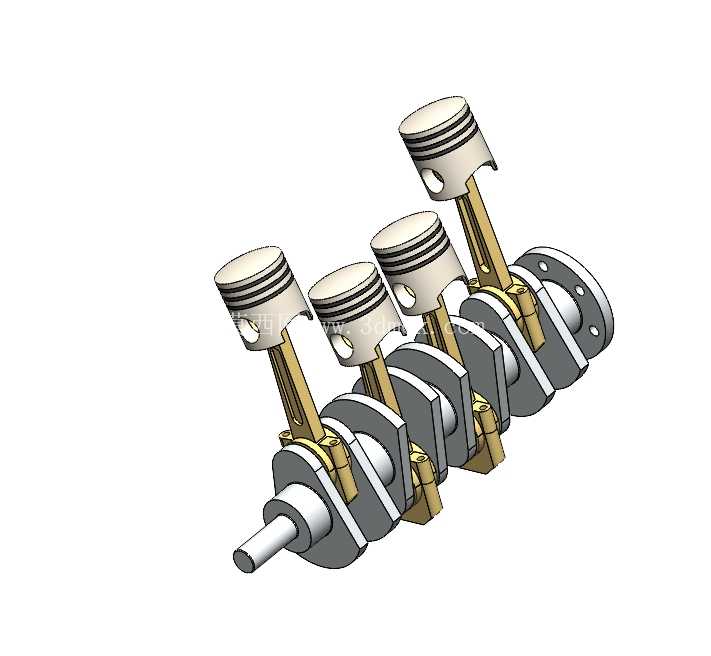

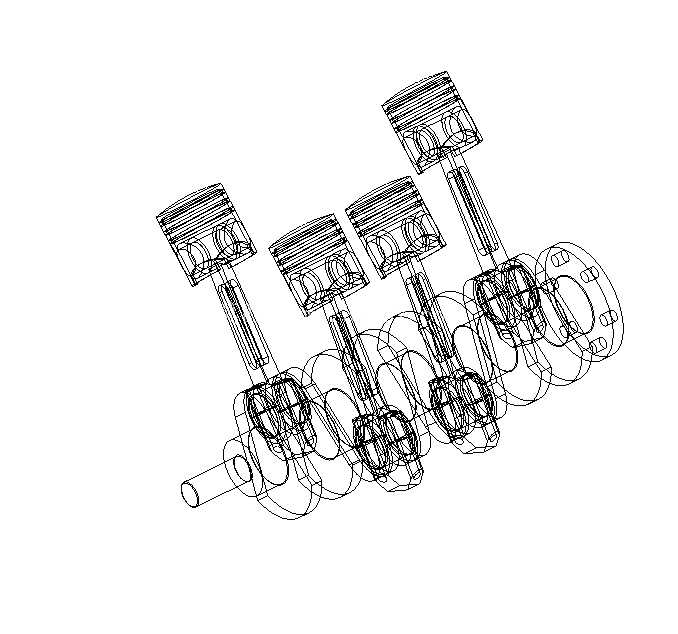

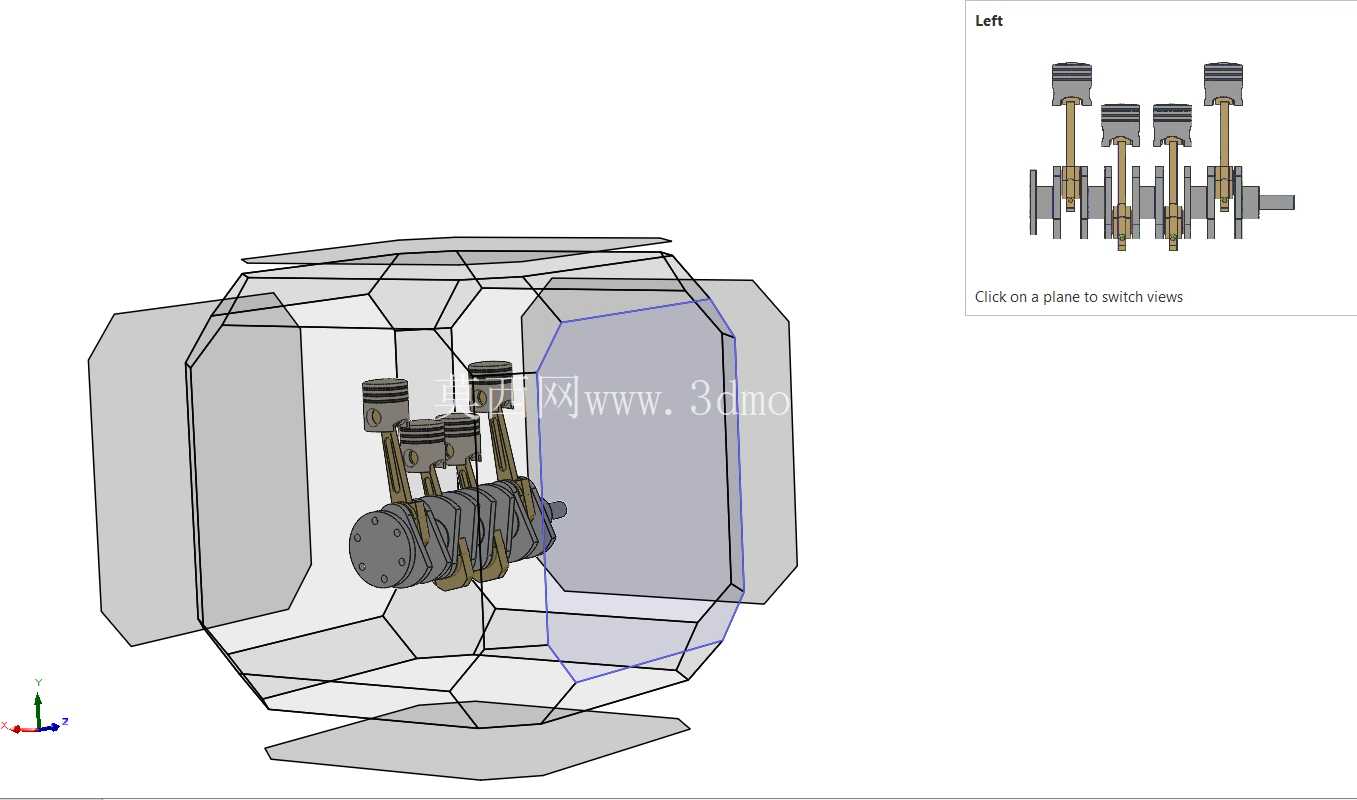

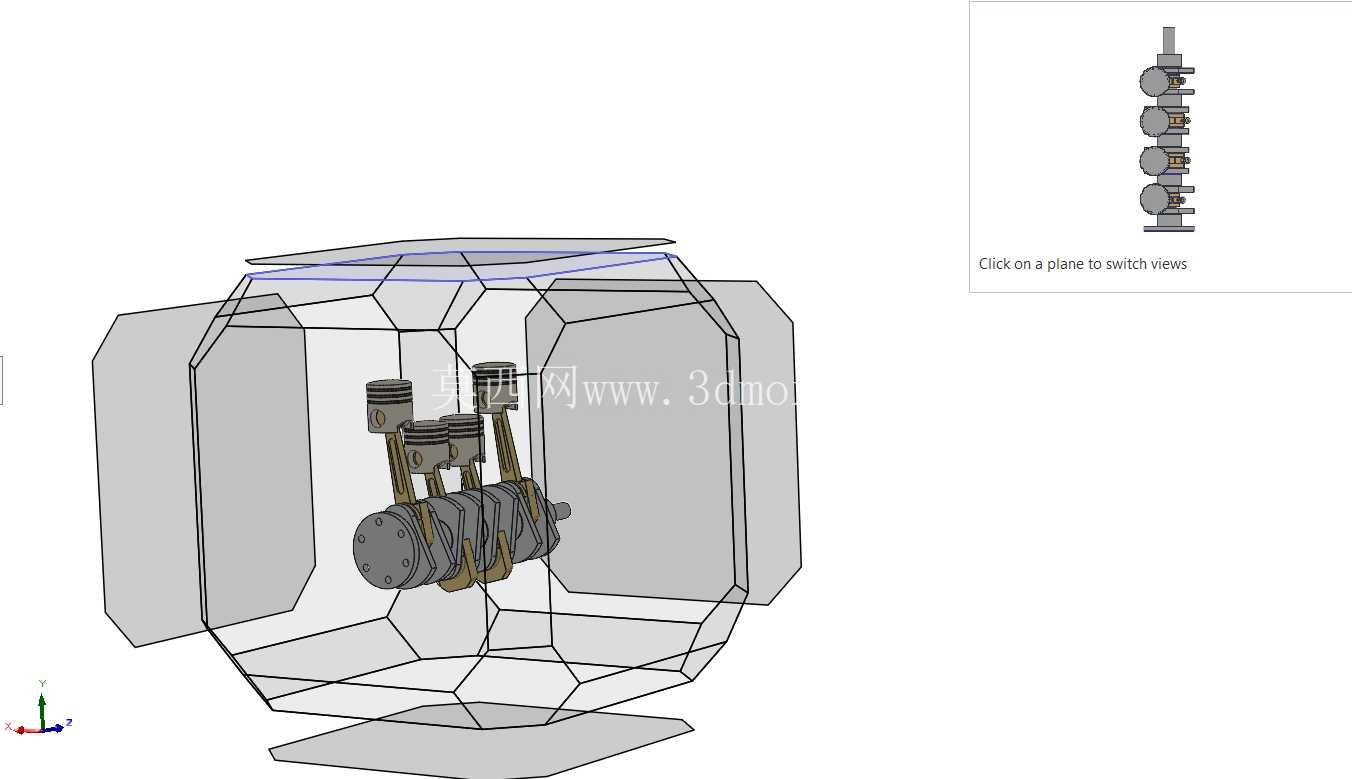

直列四缸内燃机曲轴活塞连杆组结构

在车用动力、小型工程机械动力、固定式发电机组动力的研发与教学场景中，直列四缸内燃机的曲柄连杆机构是核心运动转化单元，这套三维结构完整还原了量产机型中活塞、连杆、曲轴的配合逻辑，可直接用于结构原理演示、运动仿真验证、新机型改型的参考基准。从实际用途来看，这套机构承担着将活塞顶部承受的燃气爆发压力，通过连杆传递转化为曲轴的旋转扭矩的核心作用，是内燃机实现热能向机械能转换的关键载体，所有配合尺寸均参考量产民用1.5-2.0L排量直列四缸汽油机的通用边界设定，可覆盖多数民用紧凑型乘用车、小型非道路移动机械的动力核心结构参数范围。

设计过程中优先保证运动副的配合合理性：活塞部分采用带三道环槽的结构设计，分别对应气环、油环的安装位置，活塞销座与连杆小头的配合预留了标准浮动销的安装间隙，可模拟实际工作中活塞销的微量转动工况；连杆采用锻钢件的典型截面形态，大头为分体式结构，匹配轴瓦安装的定位缺口，连杆大头与曲轴曲柄销的配合间隙按照量产机型的冷态装配公差设定，可在仿真环境中完整复现不同转速下的连杆摆动轨迹。曲轴部分采用全支撑结构设计，四个曲柄销按照1-3-4-2的常见点火间隔角布置，平衡块的配重轮廓经过优化，可抵消一阶往复惯性力的大部分分量，曲轴主轴颈的直径、轴向定位台的位置均参考通用机型的安装边界，可直接匹配对应机型的缸体主轴承座安装孔位。

从安装边界来看，整套机构的轴向总长度、曲轴中心到活塞顶面的上止点高度、连杆中心距均符合主流直列四缸机型的通用尺寸范围，活塞的裙部型线参考了实际量产件的中凸变椭圆设计逻辑，可在仿真中模拟活塞在气缸内的往复摆动姿态，避免出现运动干涉。所有部件的装配约束均按照实际装配关系设定：活塞与活塞销为转动副、活塞销与连杆小头为转动副、连杆大头与曲柄销为转动副、曲轴主轴颈与固定参考为转动副，添加驱动后可完整模拟发动机从怠速到额定转速区间的运动过程，可用于验证活塞行程、曲柄半径、连杆比等核心参数的匹配合理性，也可用于拆解展示各部件的相对运动关系，辅助新入行的结构设计人员理解曲柄连杆机构的工作原理。

在结构细节处理上，曲轴的油道开孔位置、连杆大头的喷油缺口、活塞内部的冷却油腔轮廓都做了还原，可用于润滑路径的仿真演示；活塞顶部的燃烧室凹坑形态参考了屋脊型燃烧室的通用设计，可配合缸盖模型完成完整的燃烧室容积计算。这套结构没有附带缸体、缸盖等外围部件，可根据不同的设计需求灵活搭配不同排量的缸体、配气机构模型，也可单独提取曲柄连杆机构的参数，用于改型设计时的运动校核，避免在初始设计阶段出现活塞碰气门、连杆运动干涉缸套等常见问题。对于职业院校的内燃机原理教学、企业新员工的结构培训场景，这套模型可直接用于生成运动动画、拆解视图，帮助受众直观理解四缸发动机的做功顺序、运动转化逻辑，相比二维图纸更易建立空间结构认知。
