管式车架无动力卡丁车结构设计

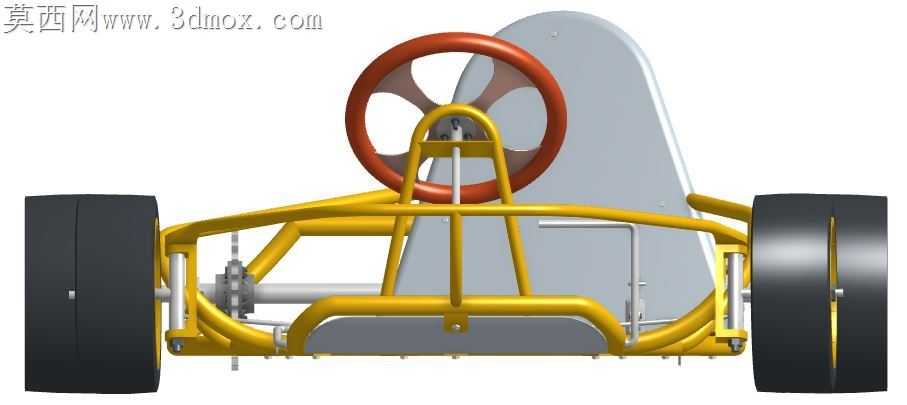

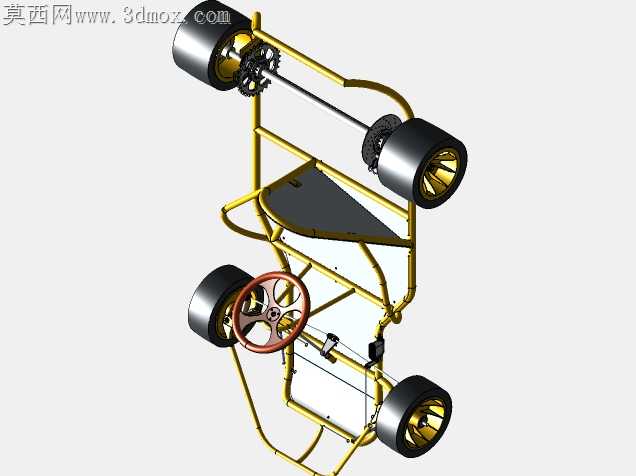

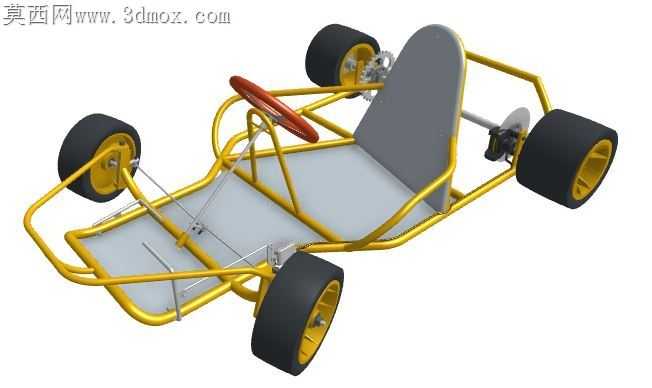

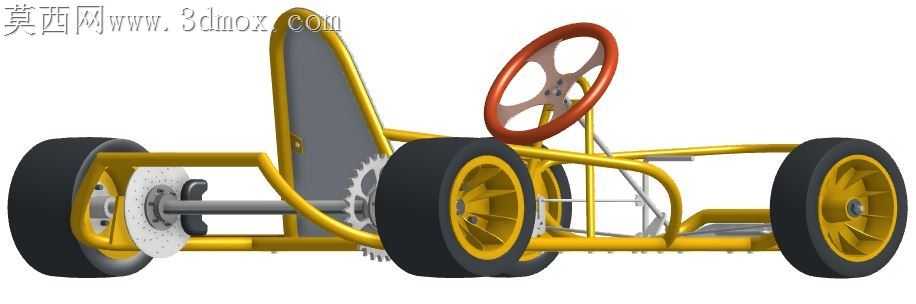

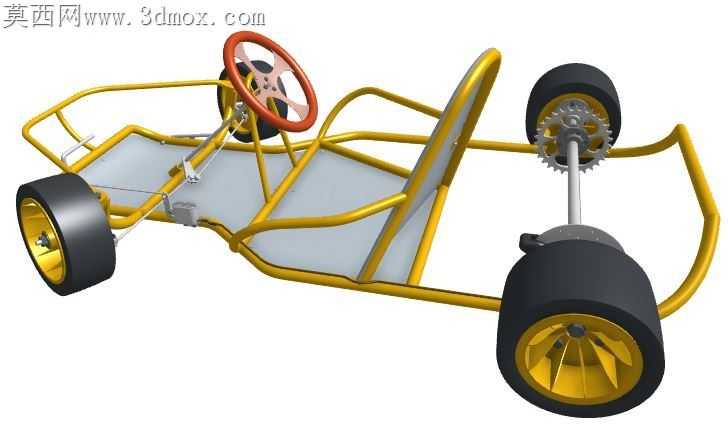

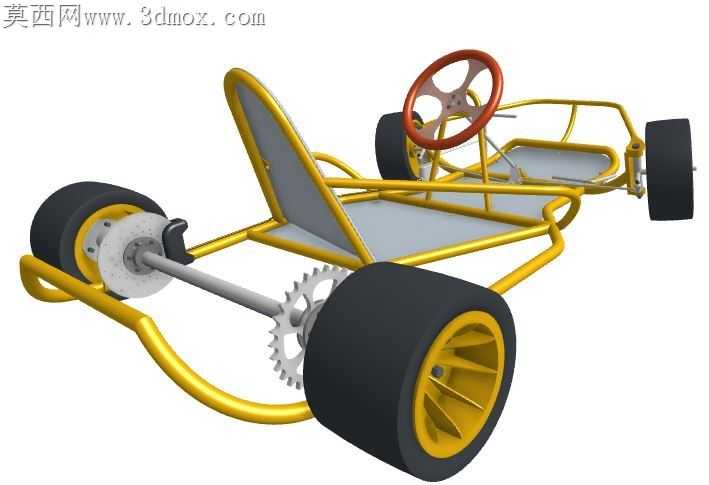

本作品为无动力管式车架卡丁车的三维结构设计，建模过程中以实际休闲卡丁车的尺寸比例为基准，采用自底向上的建模思路完成整体搭建。首先进行车架主体的建模，选用圆管特征通过扫掠、弯折、布尔合并等操作构建出一体式金色管式车架，车架线条流畅过渡自然，在转向安装位、座椅固定位、车轮安装位均做了加强筋与连接片的结构设计，保证车架整体的结构强度，同时兼顾轻量化的设计需求。转向系统部分，建模还原了方向盘、转向拉杆、转向节的完整连接结构，方向盘采用红棕色仿木质材质渲染，转向拉杆与车架的连接位预留了转动副的装配间隙，可直观展示转向动作的传动逻辑。车轮部分采用黑色橡胶材质渲染轮胎表面，做出轮胎的防滑纹理细节，轮毂采用亮黄色金属材质，还原了轮毂与轮轴的装配结构，四个车轮的安装角度符合卡丁车的转向与行驶倾角设计，保证行驶过程中的稳定性。座椅部分采用灰色哑光材质渲染，分为靠背与坐垫两个部分，贴合人体坐姿的曲面设计，通过固定支架与车架主体牢固连接，还原了实车座椅的安装结构。渲染阶段采用白模环境光配合定向补光，突出金属车架的光泽质感与橡胶轮胎的哑光质感，不同部件的材质区分清晰，可直观分辨各个结构的功能与装配关系。整体设计仅展示车架与行走转向部分，未包含动力系统结构，适合作为卡丁车结构学习、休闲车辆设计参考的三维素材，完整还原了无动力卡丁车的核心机械结构，各部件的装配关系清晰明确，可用于结构拆解、运动仿真等后续设计工作。
