带弯曲台折叠式级进冲压工装结构

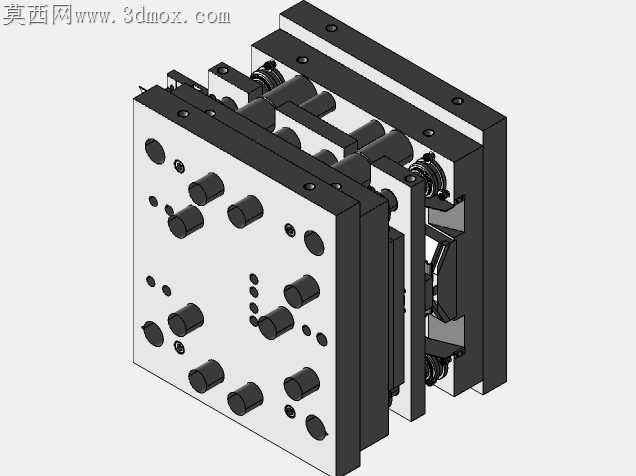

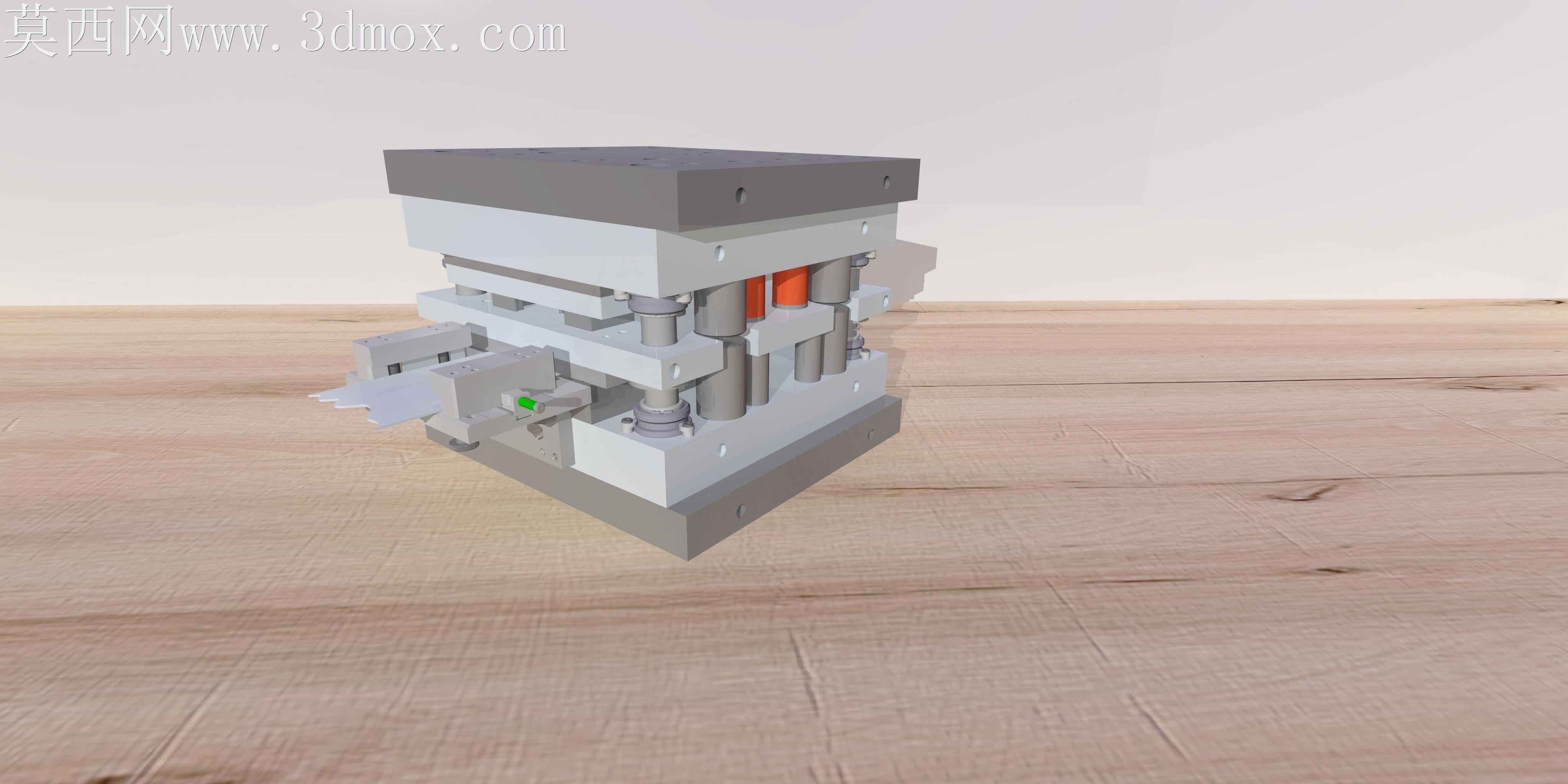

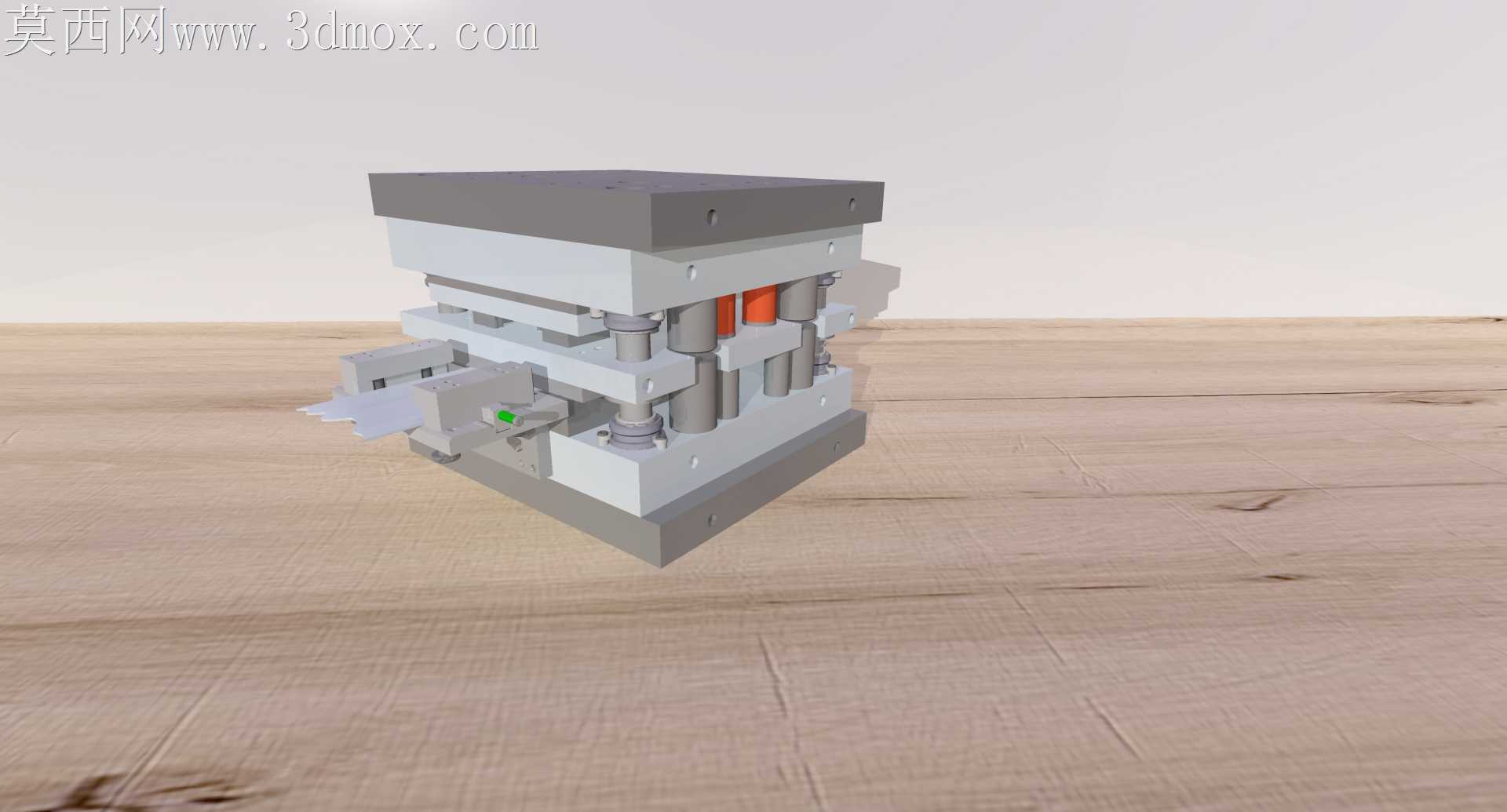

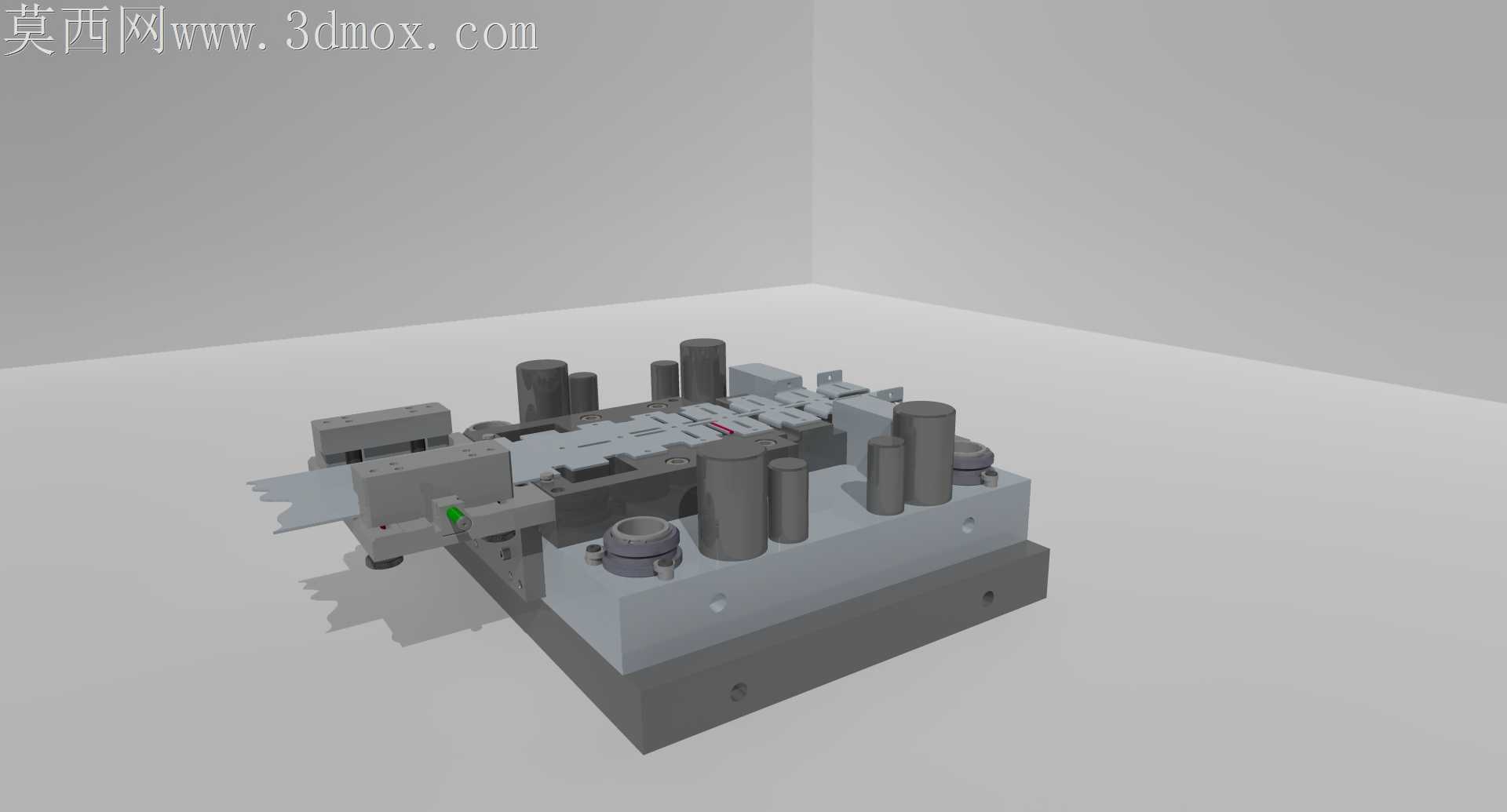

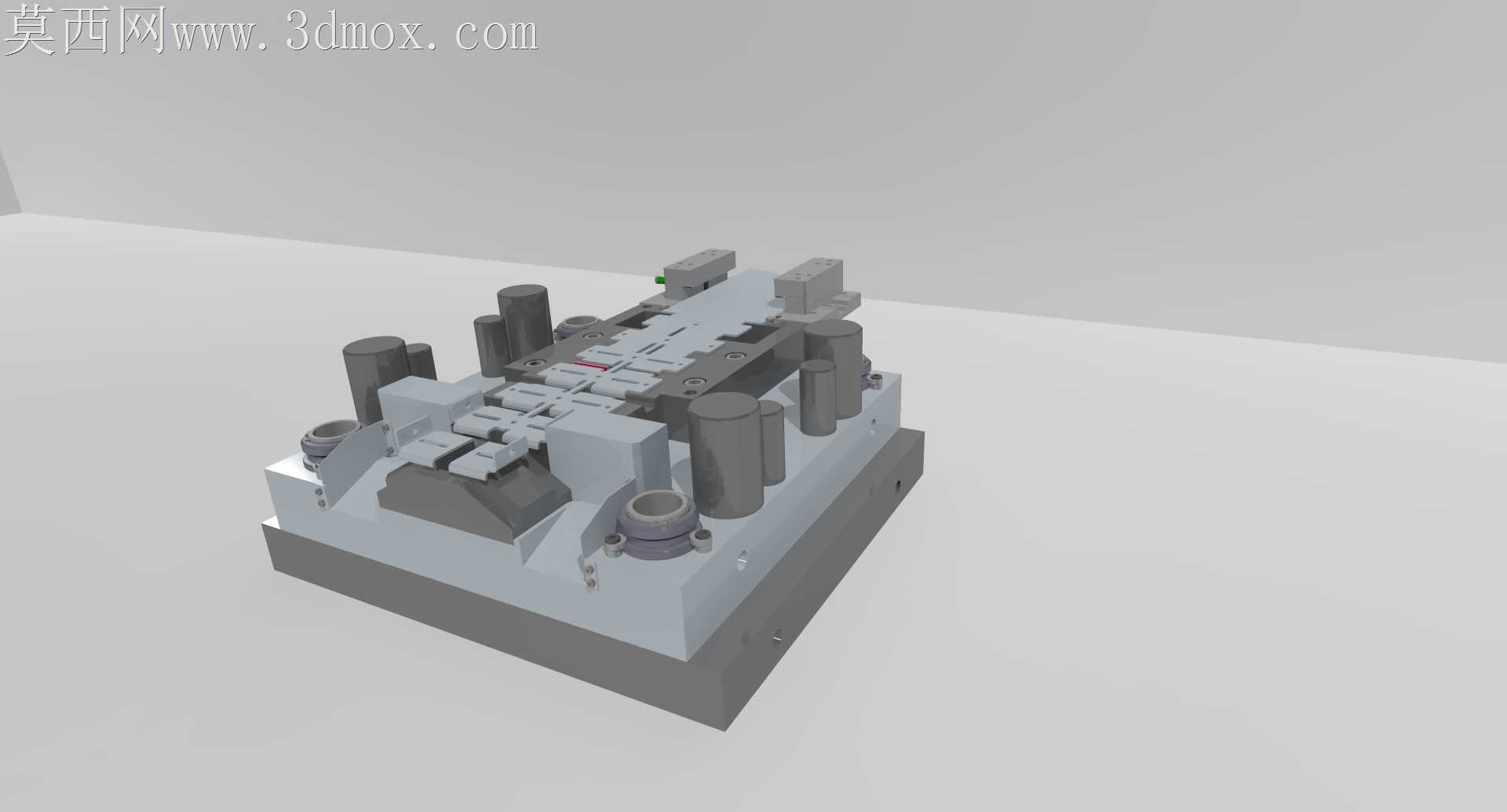

本作品为带弯曲台的折叠式级进冲压工具三维建模成果，整体采用分层式模架结构搭建，在三维建模过程中严格遵循冲压模具的装配逻辑，自上而下完成上模座、凸模安装板、卸料板、凹模板、下模座等核心模架组件的建模，各板件之间通过导柱导套组件实现精准导向定位，建模时对导柱、导套的配合公差做了对应结构预留，保证虚拟装配状态下各部件的运动行程无干涉。模型针对带弯曲成型的工位做了重点结构设计，在对应工位设置了独立的弯曲成型凸模与凹模镶块，同时搭配弹性卸料组件，采用弹簧作为弹性卸料的动力元件，建模时还原了弹簧的预压状态与安装定位结构，保证冲压过程中料带的平稳压紧与成型后顺利脱模。料带采用折叠式排布设计，在建模时完整还原了料带的送进路径与各工位的工序排布，依次完成冲裁、弯曲、落料等多工序的工位结构布局，各工位的凸模、凹模镶块均做了独立的安装定位结构设计，方便后续的拆装与维护。渲染环节采用写实工业渲染风格，模架金属板件赋予磨砂钢材材质，导柱导套赋予光亮镀铬金属材质，弹性组件与卸料橡胶件赋予对应的橡胶、弹簧钢材质，工作台面采用原木纹理材质做衬托，通过柔和的环境打光突出模具各层结构的层次关系，清晰展现各组件的装配位置与结构形态。设计思路围绕课程项目的实践需求展开，重点探索级进模中带弯曲工位的结构排布合理性，以及折叠式料带排布的空间利用率优化，虽然作为课程项目未经过实际生产验证，但核心的弯曲成型结构、多工位级进排布、模架导向定位系统均按照正规冲压模具的设计逻辑完成建模，多个功能结构的设计具备参考价值，可作为冲压模具结构学习、级进模设计参考的三维素材，帮助学习者理解多工位级进冲压模具的装配关系、工位布局逻辑以及弯曲成型工位的结构设计要点。
