薄板冲孔落料复合冲模三维结构设计

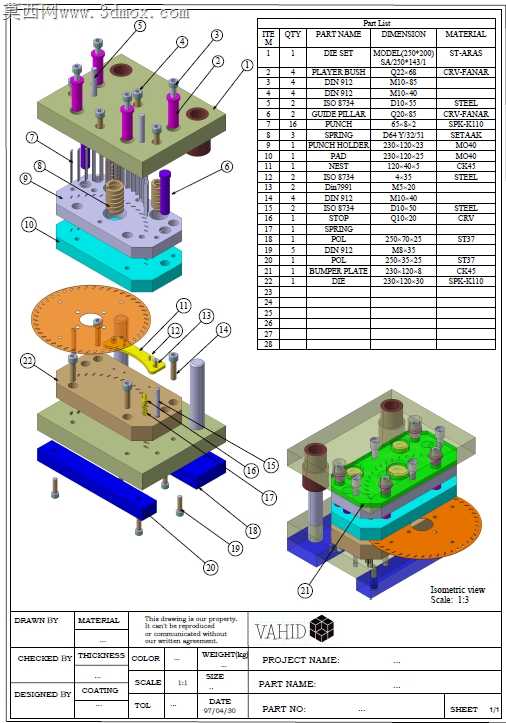

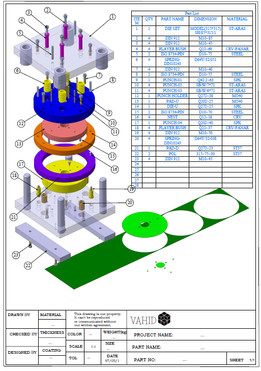

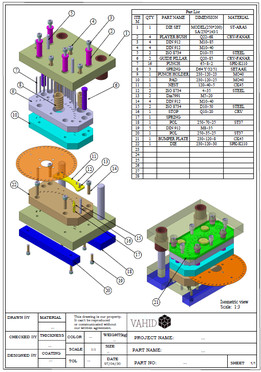

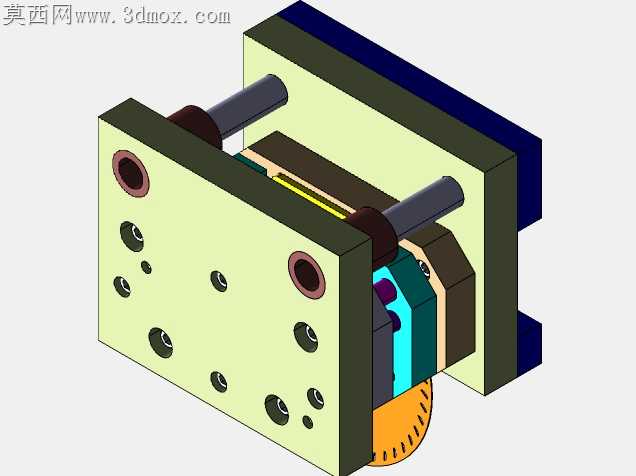

本套冲模为薄板冲孔落料复合冲压模具，整体采用三维参数化建模方式完成全结构搭建，建模过程严格遵循冲压模具设计规范，对上下模座、凸凹模、卸料板、导柱导套、弹性元件、紧固件等所有零部件进行1:1等比例还原，完整复现模具的装配关系与工作逻辑。建模阶段针对不同零部件的功能属性匹配对应材质表现：上下模座采用铸铁材质渲染，表面做哑光灰铸铁质感处理，还原模座的厚重承重特性；凸模、凹模等工作零件采用合金工具钢材质，表面做精磨亮面金属质感，体现刃口零件的高精度加工属性；卸料弹簧采用弹簧钢材质搭配氧化发黑表面处理效果，聚氨酯卸料块做半透明弹性材质表现，导柱导套做镀铬亮面金属质感，不同材质的区分渲染让整套模具的结构层级清晰可辨，无需剖切即可快速识别各部件的功能分区。结构设计上采用后侧导柱模架，导柱导套配合间隙控制在精密冲压公差范围内，保证上下模合模时的对中精度，避免冲裁过程中出现啃模、毛刺超差问题；凸凹模采用镶拼式结构设计，便于刃口磨损后快速更换维修，降低模具后期维护成本；卸料装置采用弹性卸料结构，搭配矩形螺旋弹簧提供均匀卸料力，可在冲裁完成后顺利将箍在凸模上的条料卸下，同时压料板在冲裁前可压紧条料，防止薄板冲裁时出现翘曲变形，提升冲压件的平面度精度。设计思路围绕中小批量圆形薄板零件的冲孔落料复合工序展开，将冲孔与落料工序整合在一套模具的单次冲压行程中完成，相比单工序模可大幅提升生产效率，减少工序间的定位误差，保证冲压件的孔位与外形的位置精度；模具的排料设计搭配自动挡料销定位，可实现条料的连续送料冲压，适配常规压力机的安装参数，无需额外改造设备即可投入生产使用；整体建模过程中对所有配合面做了干涉检查，确保各运动部件在开模、合模、冲压的全行程中无运动干涉，装配关系完全符合实际模具的装配工艺要求，可作为冲压模具结构学习、工艺设计参考的完整三维数模，也可用于冲压生产的前期方案验证与结构优化。
