多工位级进冲压工装结构设计

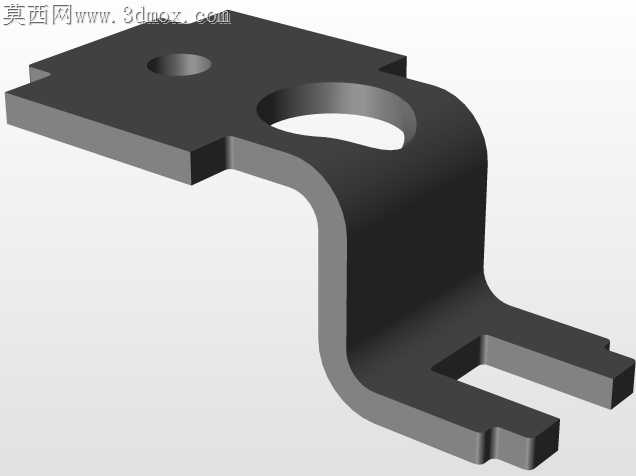

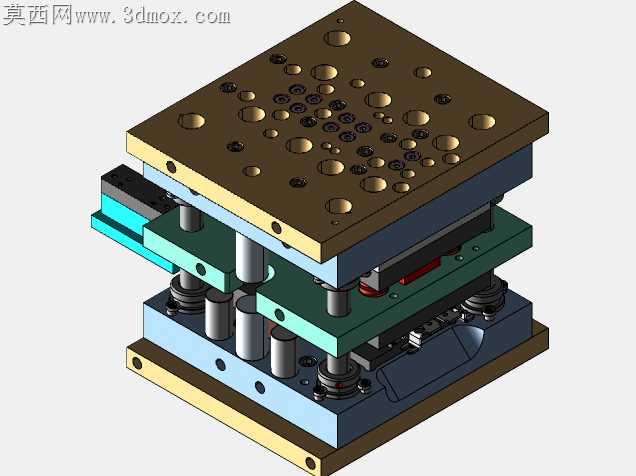

薄板连续冲压产线最常碰到的痛点，是单工序模多次定位带来的累积误差，薄料在工位间转运时的翘曲变形，还有快节奏生产下模座导向件的偏磨损耗，这套级进冲压结构的设计逻辑，刚好对准这些现场实际问题做了针对性的结构排布。上下模座的导柱导套没有采用常规的四角等径布置，靠近料带送进方向的两根导柱做了直径加粗处理，对应模座上的安装孔预留了微米级的过盈配合余量，抵消连续冲压时导柱受侧向冲裁力产生的微小形变，避免长期运行后导套磨损出现的合模错位。卸料板和凸模固定板之间加了一层等高套筒限位，每根套筒的长度公差控制在0.005mm以内，压料时不会因为局部压力过大导致薄料被压出印痕，也能避免凸模下行过深啃伤凹模型腔。凹模板的工位排布顺着料带送进方向依次设置了冲导正孔、冲裁外形、折弯成型、落料的工位，相邻工位之间留了足够的搭边宽度，既保证料带送进时的刚性，不会因为搭边过窄被拉断，也不会因为搭边过宽造成原材料的浪费。模座最下层的垫脚高度做了统一配磨，安装到冲床工作台时不需要额外加垫片调整平行度，下模座的漏料孔做了15度的斜度扩口，冲裁下来的废料不会卡在孔内，不需要频繁停机清理废料。弹簧的排布避开了凸模和成型镶块的安装位置，每个弹簧的预压量都做了统一计算，压料力沿着料带宽度方向均匀分布，不会出现局部压料过松导致料带窜动的情况。所有成型镶块都采用了挂台固定的方式，不需要拆整个模座就能快速更换磨损的镶件，减少产线停机维护的时间。导料板的入口处做了圆弧过渡，薄料送进时不会被板件边缘的毛刺刮伤表面，导料板上还预留了误送检测销的安装位，后续加装传感器就能实现料带误送时的自动停机，避免模具被打坏。这套结构没有冗余的复杂设计，所有细节都围绕连续冲压的稳定性做取舍，哪怕是学生阶段做的设计，也完全贴合现场冲压生产的实际需求，没有脱离加工场景的空想结构。
