KTM摩托曲面结构座椅安装固定支架

　　这款座椅安装支架主要应用于两轮摩托的驾乘系统装配环节，作为连接座椅总成与车架主体的核心承载构件，日常工况下需要承接驾乘人员的垂直载荷，同时抵消车辆加减速、过弯时产生的纵向与侧向剪切力，避免座椅出现移位、异响甚至结构失效的问题。从实际装车边界来看，支架的安装孔位完全匹配对应车型车架的预留安装点，孔位同轴度公差控制在0.1mm以内，装配时无需额外扩孔或补焊，直接通过标准螺栓即可完成紧固，贴合面设计有0.5°的微小拔模斜度，既适配铸造工艺的脱模需求，也能保证安装后与车架贴合面的间隙不超过0.2mm，避免长期颠簸工况下螺栓出现松动。

　　设计过程中采用曲面建模思路重构整体外形，没有采用传统钣金支架的折弯拼焊结构，而是通过一体化铸造成型实现复杂的曲面过渡，在保证结构强度的前提下，将整体重量控制在同规格钣金焊接支架的70%左右，符合摩托轻量化的设计趋势。支架的受力薄弱位置做了局部加厚处理，靠近安装孔的位置设置有加强筋结构，筋位厚度从3mm平滑过渡到主体壁厚的4mm，避免应力集中导致的开裂问题，经过有限元仿真验证，在承受1500N垂直静载荷的情况下，支架最大形变量不超过0.3mm，完全满足日常使用的强度要求。

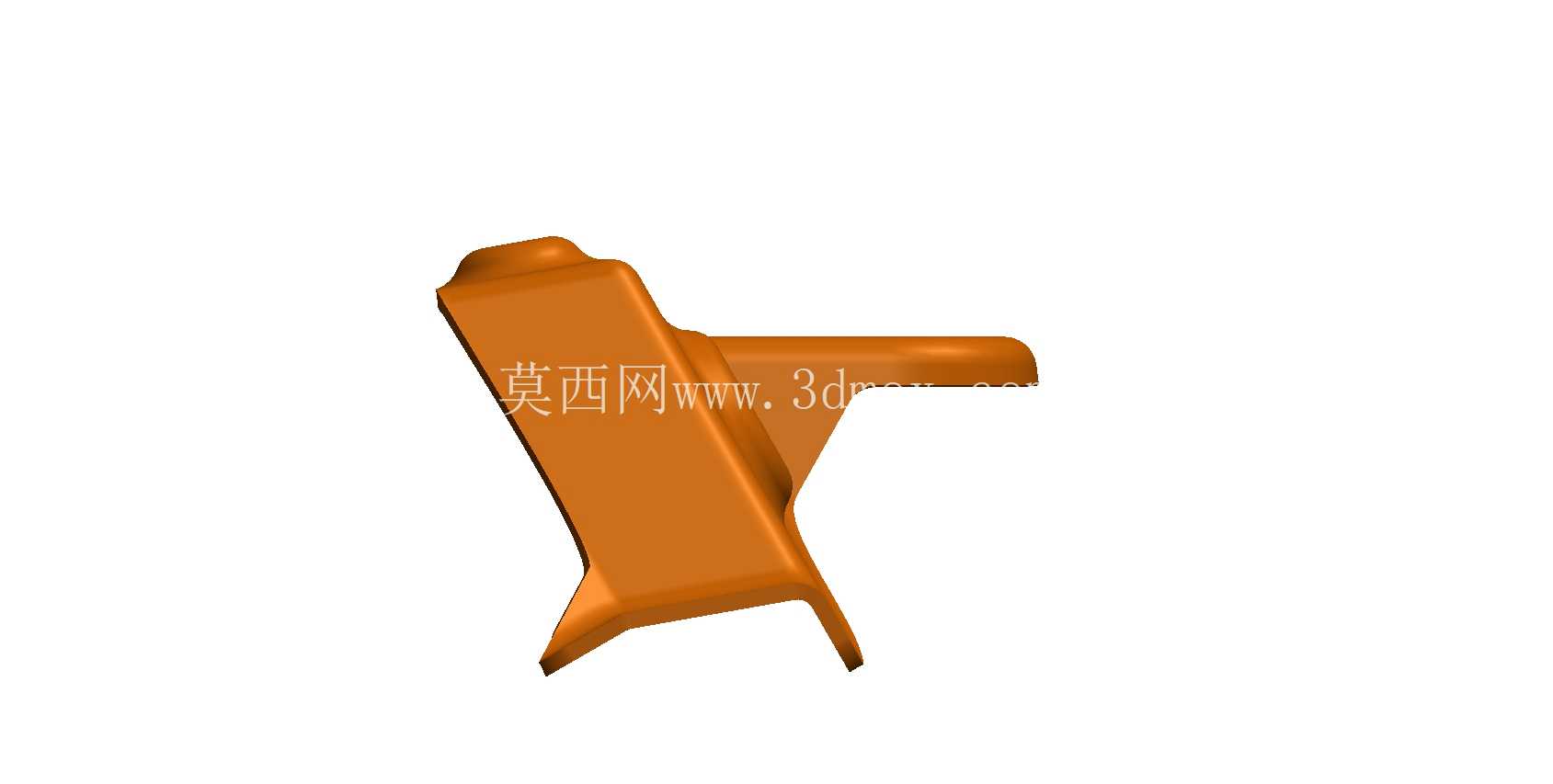

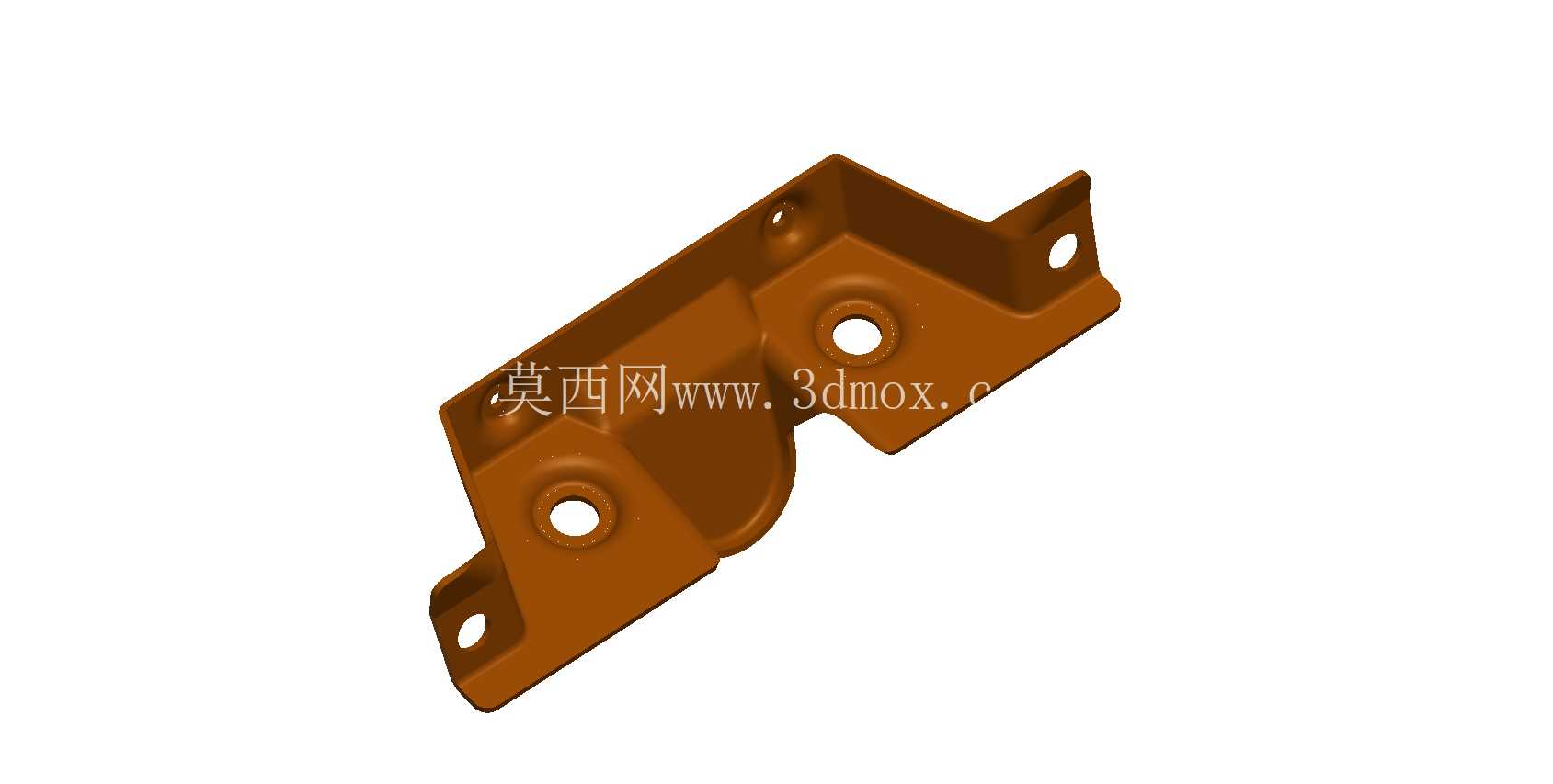

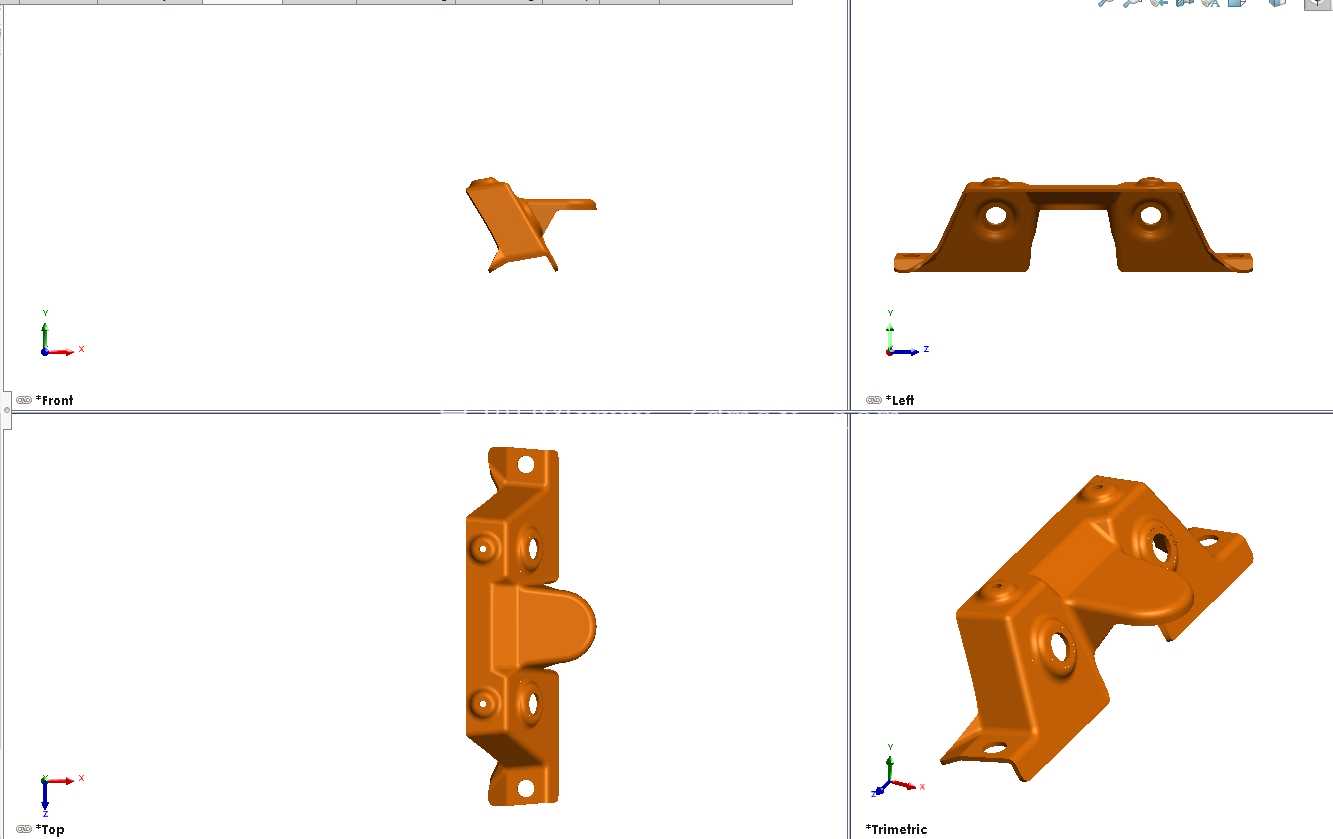

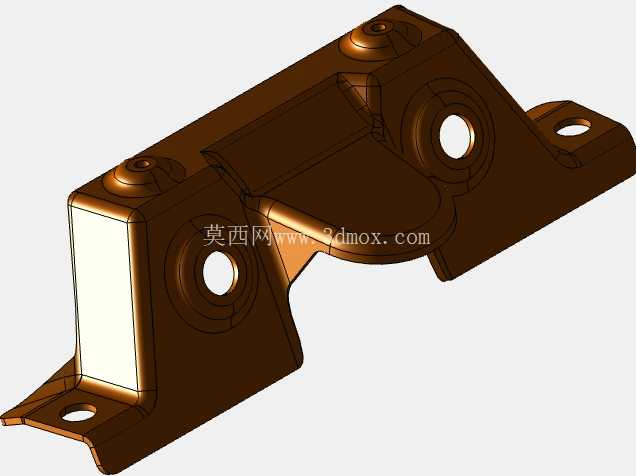

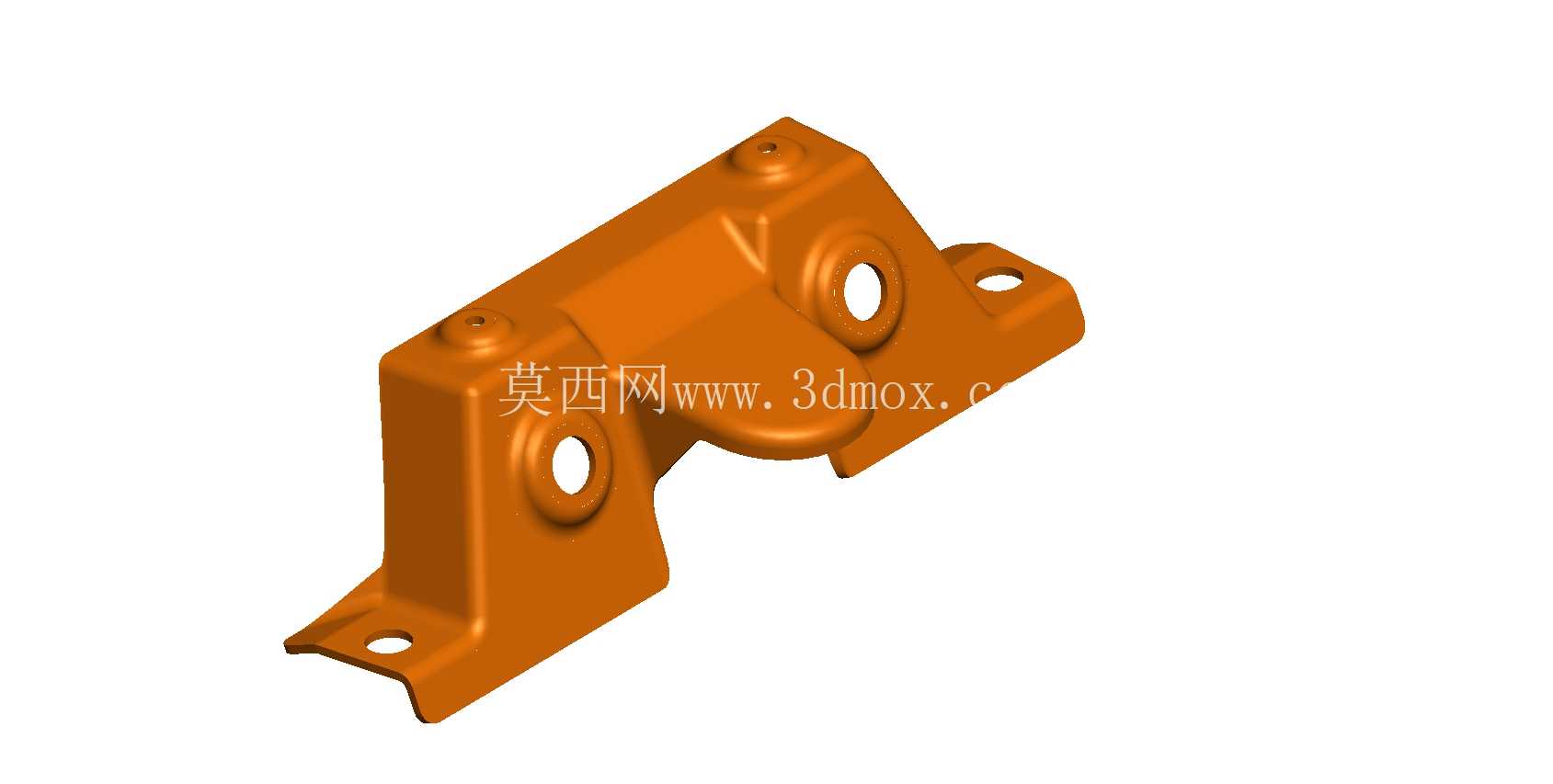

　　从外形尺寸来看，支架整体长度控制在120mm区间，宽度方向最大尺寸为65mm，突出安装面的高度不超过40mm，装车后不会超出车架侧盖的包覆范围，不会与周边的线束、护板、油箱部件产生运动干涉。曲面过渡区域全部做了R2以上的圆角处理，既避免铸造过程中出现尖角缺料的缺陷，也能减少装车后应力集中的风险，同时不会划伤装配人员的手部。支架上预留的定位凸台与座椅底部的定位凹槽完全匹配，装配时可以先通过凸台完成预定位，再拧紧固定螺栓，大幅提升装配效率，降低人工装配的对位误差。

　　不同于通用型的平板安装支架，这款支架的曲面造型完全贴合对应车型车架的弧形安装面，每个弯折角度都经过实车测绘验证，不需要在装配时进行二次修配，能够直接适配量产车型的装配流水线节拍。在功能设计上，支架除了承担座椅的固定作用外，侧面延伸的凸台结构还可以作为座椅锁扣的安装基座，集成了锁止功能的安装点位，减少了额外单独设计锁扣安装支架的成本，让整体结构更加紧凑。建模过程中所有曲面都保持G1以上的连续度，没有出现碎面、尖角的问题，后续如果需要调整安装点位或者修改壁厚参数，可以直接在特征树上编辑对应参数，不需要重新构建整体曲面，对于结构设计初学者来说，可以通过拆解这个模型的特征树，理解复杂曲面建模的思路，掌握从安装边界反推结构造型、兼顾工艺要求与功能需求的设计方法。实际生产中这类支架通常采用铝合金压铸工艺成型，曲面的拔模角度统一设置为1.5°，既方便脱模，也不会因为拔模斜度过大导致安装面贴合度不足，所有安装孔位都设计有2mm的沉头结构，螺栓拧紧后头部不会突出支架表面，避免与座椅底部的缓冲泡棉产生干涉，保证座椅安装后的平整度。
