多通管路拐角加强型汇流结构

项目分类:铸造模 发布时间:2026-06-05 ID:1176866
  • 多通管路拐角加强型汇流结构
  • 多通管路拐角加强型汇流结构
  • 多通管路拐角加强型汇流结构
  • 多通管路拐角加强型汇流结构

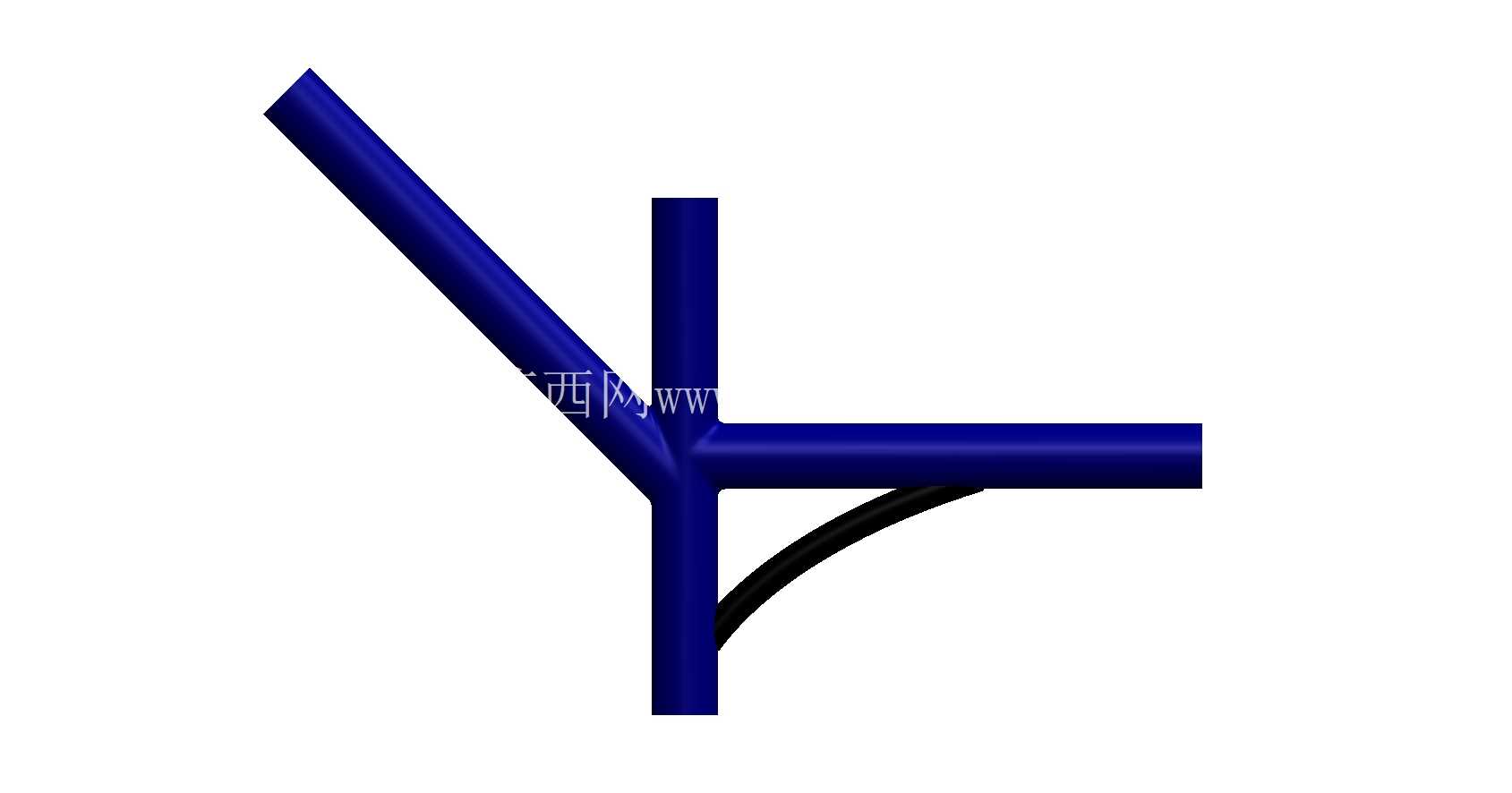

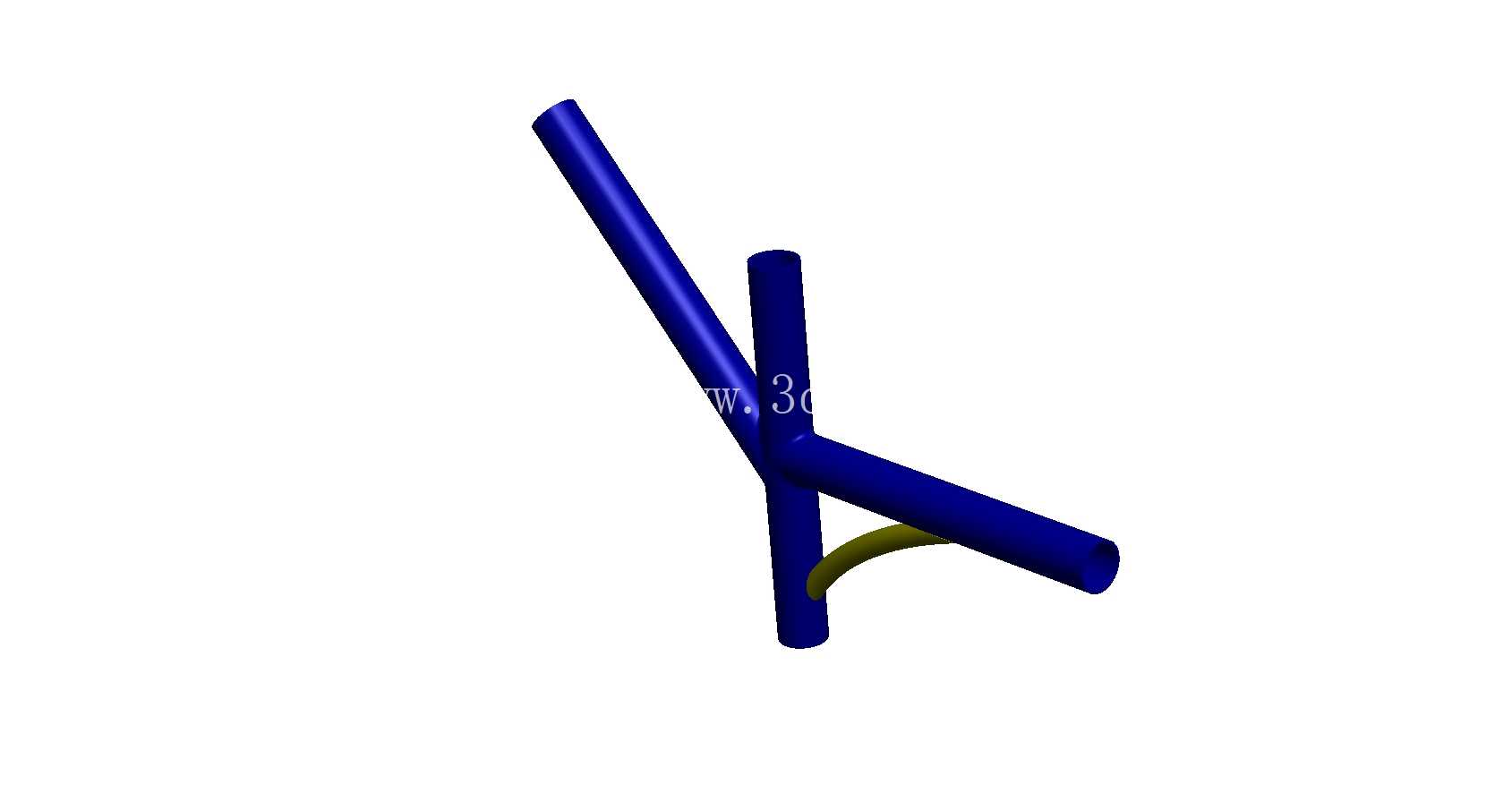

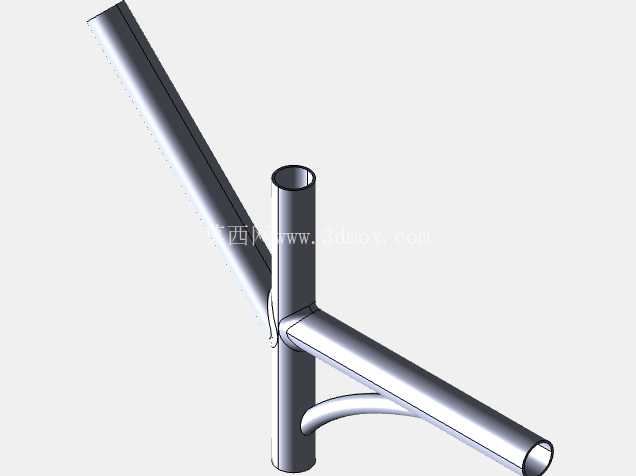

  在重型工程流体输送系统、车用管路排布、工业管网布设场景里,管路拐角、顶部交汇位置的结构设计,一直是影响管路服役寿命、流体输送效率的核心节点。常规直角三通、斜接三通在实际使用中,很容易因为流体转向产生的紊流冲刷、管路承压时的应力集中,出现焊缝开裂、管壁磨穿、局部振颤的问题,尤其是输送含固体颗粒的流体、高压介质的管路系统,这类交汇位置的失效占比能占到管路总故障的六成以上。这款汇流结构针对这类工程痛点做了针对性优化,没有采用常规的等径直交结构,而是在斜向支管与水平、竖直主管的交汇外侧,增加了弧形过渡加强筋,既可以分散管路焊接、铸造过程中产生的残余应力,也能在管路承压时抵消部分介质冲击带来的侧向载荷。

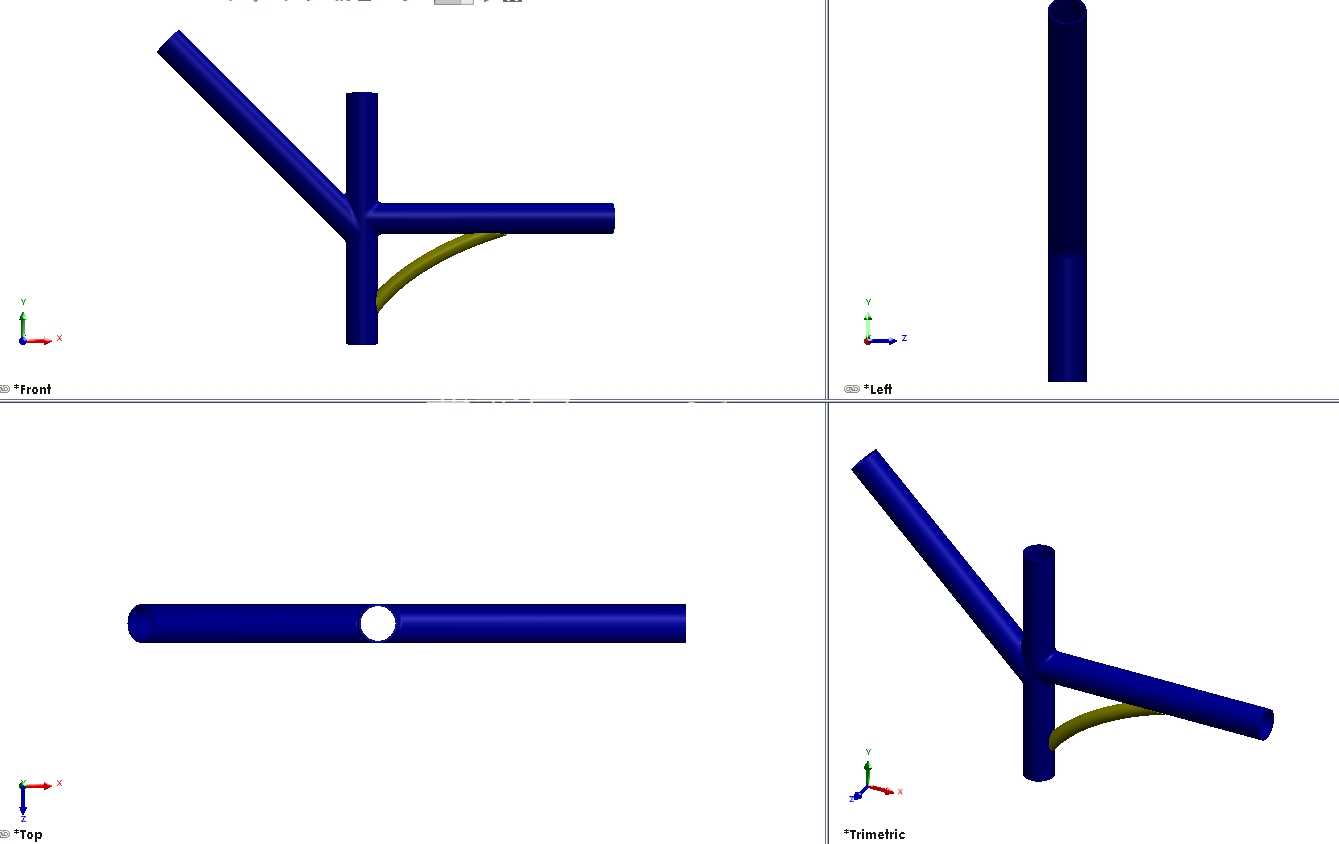

  从结构布局来看,三个通路的轴线分别对应水平横向、竖直纵向、斜向45度方向,覆盖了管网布设中最常见的三路汇流走向,不用额外加装转接弯头就能直接对接不同走向的管路,减少了管路中的连接节点数量,也就降低了潜在的泄漏风险点。设计过程中,拐角位置的内流道做了圆弧过渡处理,没有生硬的直角折角,介质在转向时不会形成明显的涡流区,既能降低流体输送过程中的压力损失,也能减少介质中杂质对内管壁的冲蚀磨损,对于输送浆料、高压气体、粘性流体的管路系统来说,这种流道设计能有效延长管路的维护周期。

  在安装边界上,三个接口的端面都预留了标准管路对接的余量,不管是采用焊接对接、法兰连接还是卡套压接,都有足够的操作空间,外侧的弧形加强筋没有超出三个管路的外轮廓包络,不会和周边的管路支架、设备壳体产生安装干涉,在狭小的设备舱、管网密集的管廊里也能顺利布设。实际生产中,这类结构既可以通过铸造工艺一体成型,作为重型设备的内置管路预制件,也可以通过管材焊接后打磨过渡区,用于现场管网的改造升级,一体铸造的结构没有拼接焊缝,整体承压能力比焊接拼接的三通结构高30%左右,适合高压重载的使用场景。结构的壁厚设计采用了等强度原则,交汇核心区的壁厚略大于支管段的壁厚,在保证整体强度的前提下控制了结构整体重量,不会给管路支架带来额外的负载。

  不同于常规标准三通的固定角度,这款结构的斜向支管角度经过实际工况验证,刚好匹配多数设备内部管路的斜向排布需求,不用再通过弯头组合调整走向,减少了管路中的流阻节点。在焊接装配场景下使用时,外侧的弧形加强筋还可以作为焊接定位的基准,装配时只要将相邻管段对齐加强筋的切线方向,就能保证管路的同轴度,降低现场装配的对位难度,减少焊接变形带来的管路错位问题。对于铸造生产来说,这种带弧形加强的结构在拔模方向上没有倒扣结构,不需要设计复杂的抽芯机构,模具结构简单,成品率比带复杂内腔的管件更高,适合批量生产。
