汽车内饰带导流格栅表面面板结构设计

　　该表面面板属于汽车座舱内部的功能覆盖件，主要布置在仪表台侧下方、座椅侧围或者空调出风路径的覆盖区域，核心作用是在覆盖内部钣金骨架、线束与风道结构的同时，通过表面阵列排布的斜向导流槽孔实现气流的均匀扩散，避免直吹带来的不适感，同时兼顾内饰的视觉层次感，不会因为全封闭盖板显得沉闷。从实际装车的边界条件来看，这类面板的安装依托背部的几处一体式卡扣定位，卡扣的位置完全匹配车身钣金上预留的安装孔位，不需要额外增加紧固件，装配时只需要对准孔位按压即可完成固定，拆卸维护时也可以通过专用撬板沿边缘脱开卡扣，不会对周边内饰件造成磕碰损伤。

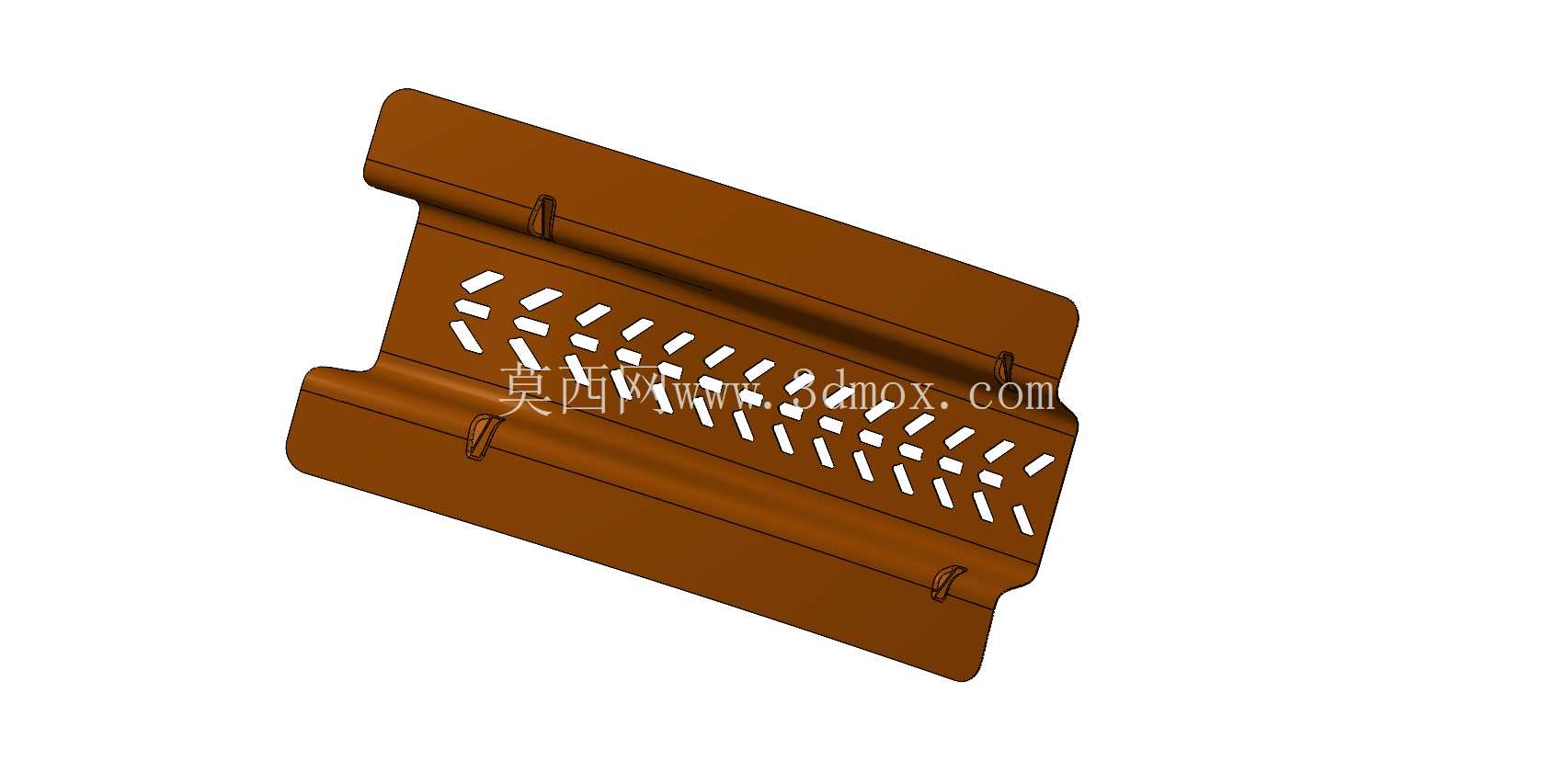

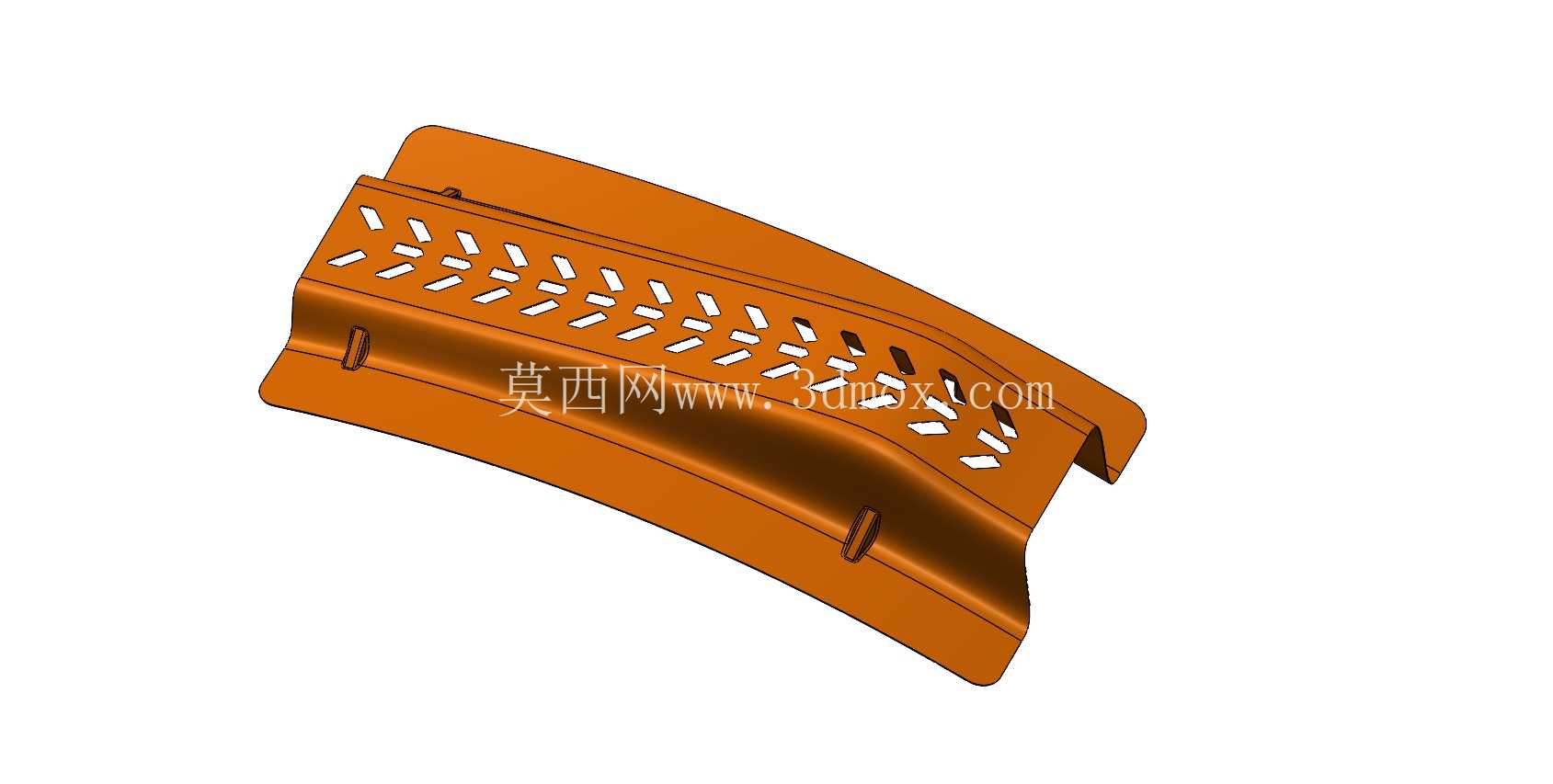

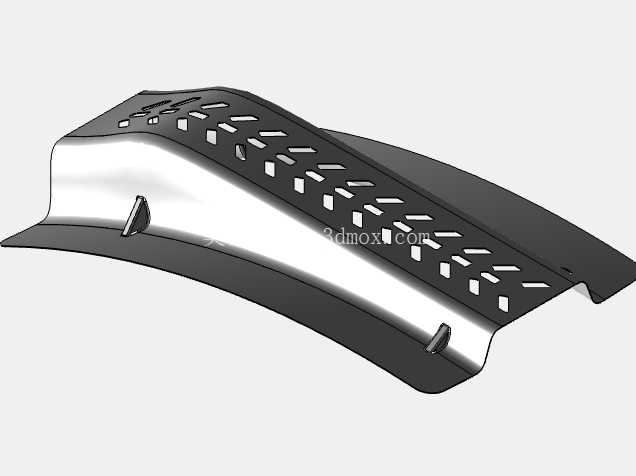

　　面板整体采用弯折钣金结构，上下两端的翻边结构一方面提升了整体的结构刚度，避免薄板件在长期使用过程中出现共振异响，另一方面翻边的弧度完全贴合周边内饰件的匹配间隙，装车后缝隙均匀度可以控制在0.5mm以内，不会出现突兀的阶差。表面的导流格栅采用斜向变角度排布，靠近进风侧的槽孔开孔角度偏向主乘坐区域，远离进风侧的槽孔角度逐步偏转，能够让通过的气流形成扩散式的出风效果，相比直通孔位不会出现局部风量过大的问题，同时槽孔的边缘做了微小的圆角处理，避免气流通过时产生尖锐的风噪，在整车NVH测试中可以有效降低该区域的风噪值2-3分贝。

　　设计过程中优先考虑了钣金成型的工艺可行性，所有弯折位置的圆角半径都大于板材厚度的1.5倍，避免冲压过程中出现开裂问题，表面的槽孔采用连续冲裁工艺加工，孔位之间的连接筋宽度保持一致，既保证了通风面积，又不会因为筋位过窄导致冲裁后变形。面板的整体轮廓根据安装区域的空间做了适配性的切角，边缘位置的弧度完全避让周边的仪表台骨架、线束固定卡扣以及空调风道的接口，不会出现装配干涉，同时在靠近乘员接触的一侧边缘做了钝边处理，即使在车辆发生碰撞时，也不会因为尖锐边缘对乘员造成二次伤害。

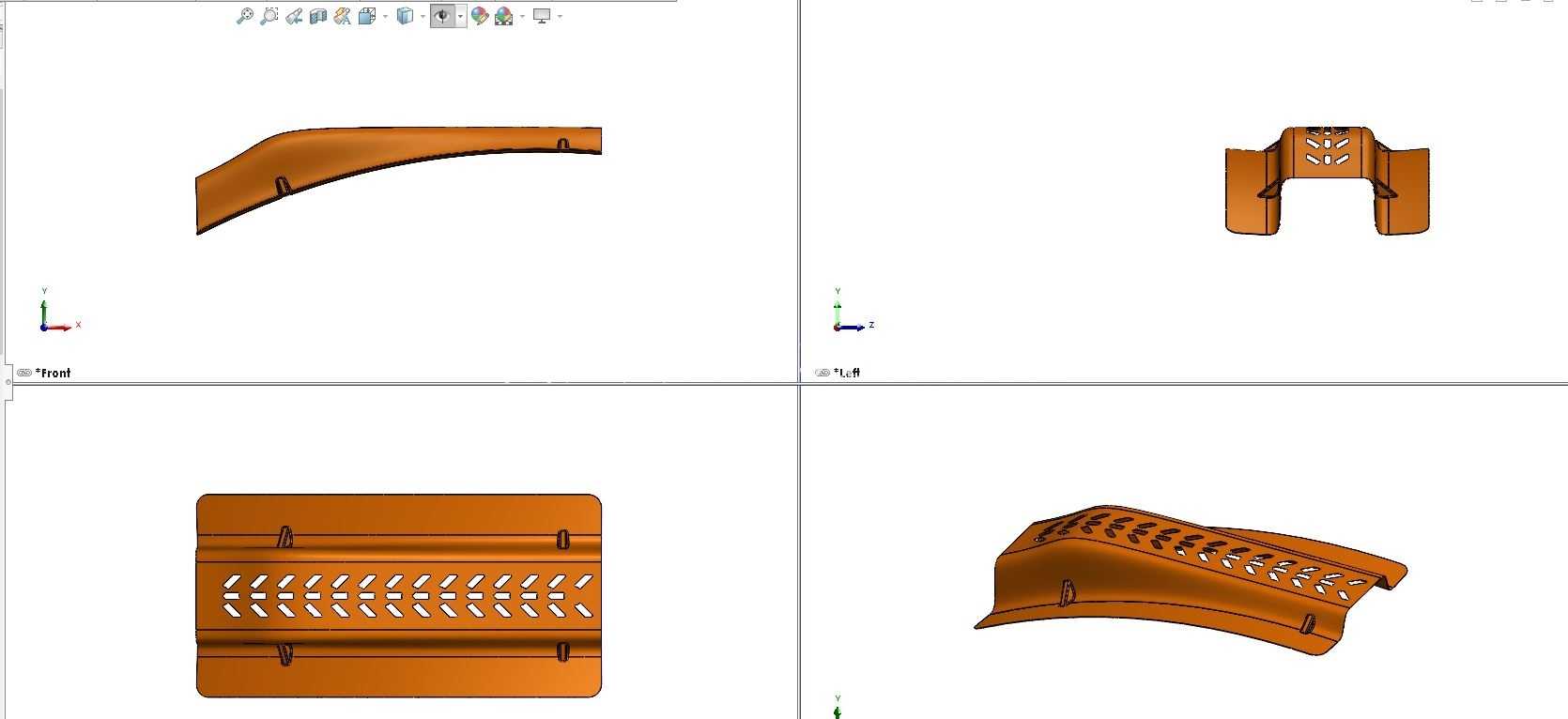

　　从结构强度的角度考虑，面板背部在卡扣安装位做了局部的凸起加强，避免反复拆卸过程中卡扣根部出现断裂，同时中部的横向加强筋结构沿着面板长度方向布置，在不增加板材厚度的前提下提升了整体的抗变形能力，即使在夏季车内高温环境下，也不会因为材料热胀冷缩出现翘曲变形，保证长期使用后的装配精度。这类面板的通风率经过反复校核，在满足覆盖遮挡内部结构的前提下，开孔区域占整体面板面积的35%左右，既保证了足够的通风量，又不会因为开孔过大导致内部的线束、风道结构透过孔位被直接看到，兼顾了功能实用性和内饰的美观性。在建模过程中，曲面的过渡处理完全遵循内饰件的匹配逻辑，所有相邻面的曲率连续，不会出现光影不顺的问题，即使后期做表面纹理处理，也不会因为曲面曲率突变导致纹理堆积或者视觉瑕疵。安装边界的校核过程中，充分考虑了整车装配的公差累积，面板的轮廓尺寸比安装空腔的尺寸小1.2mm，预留出足够的装配调整量，即使周边内饰件存在制造公差，也能顺利装配到位，不会出现卡滞问题。
