带波浪前缘结构的正弦NACA翼型结构件

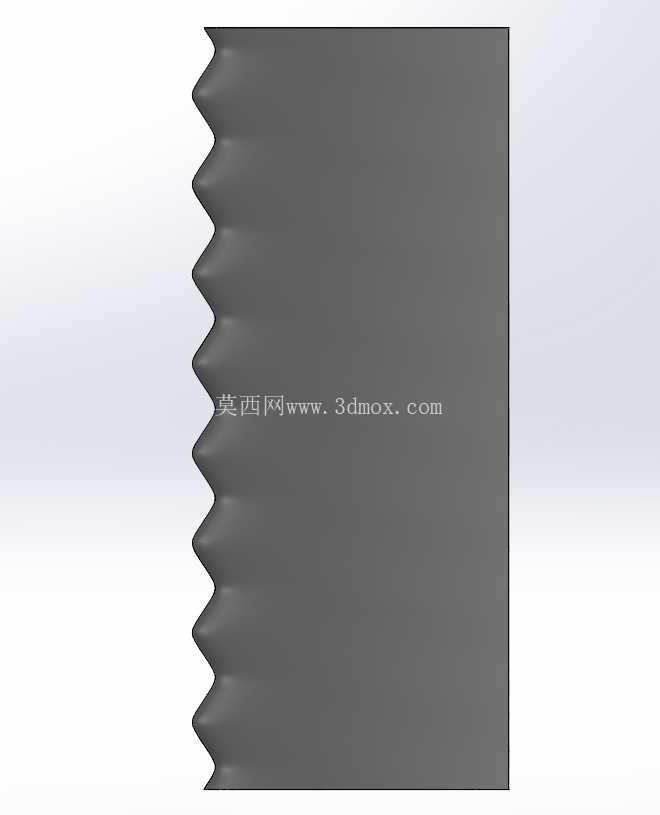

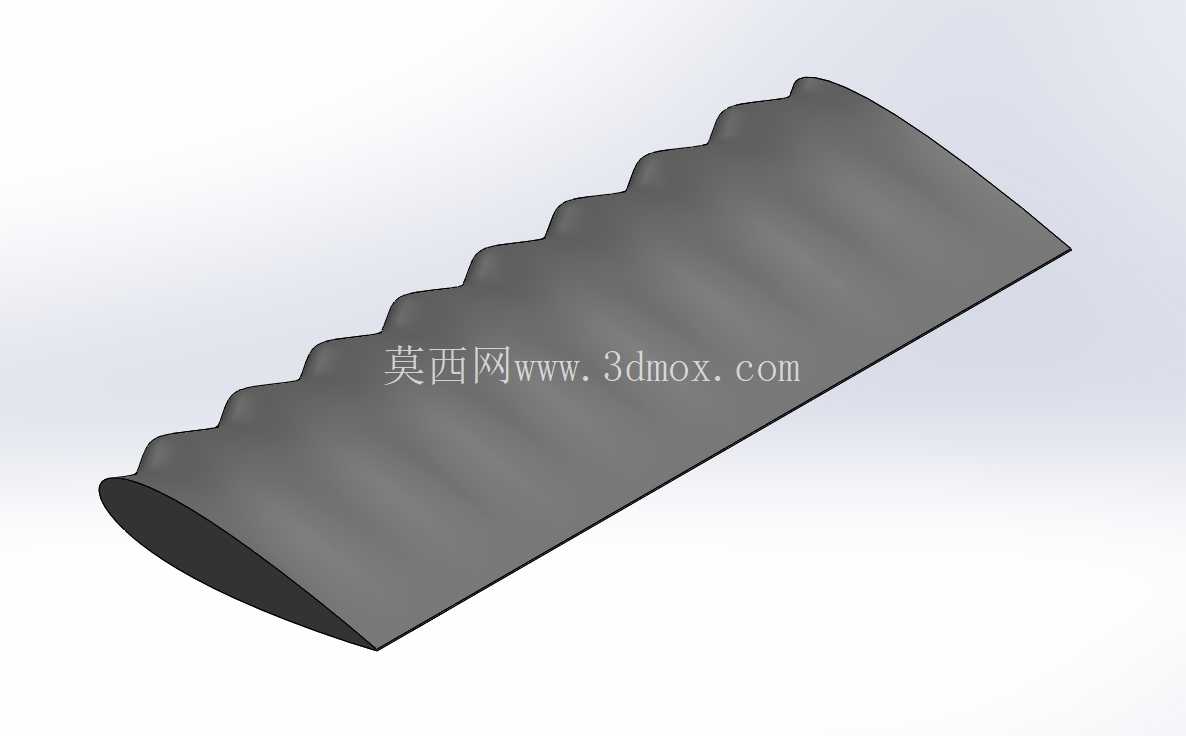

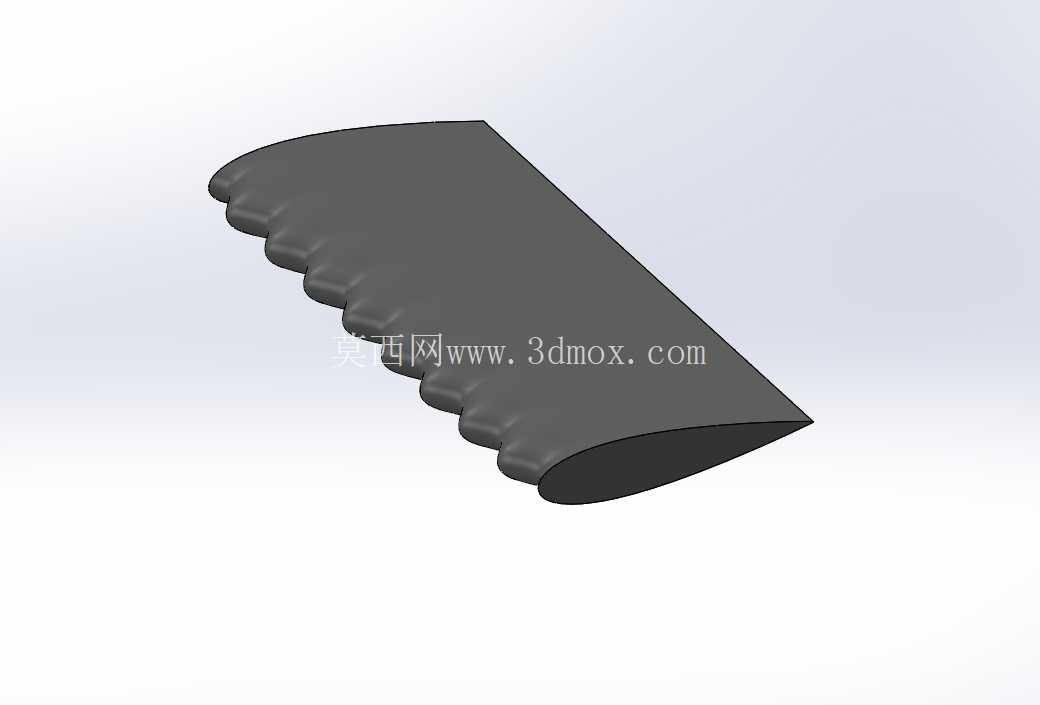

　　从结构设计逻辑来看，建模时首先选定基准NACA翼型的翼型坐标，沿翼展方向按照预设的正弦波长与波幅参数，对前缘线进行周期性的凹凸变形，整个翼面保持光滑连续的曲面过渡，没有尖锐棱角，既满足流体力学的流线要求，也适配后续铸造、注塑或者数控加工的工艺要求，不会出现壁厚突变或者曲率过大导致的加工缺陷。在实际应用场景中，这类翼型如果用于小型固定翼无人机，能够提升飞机在低速大迎角飞行状态下的操控稳定性，减少失速尾旋的风险，适合执行低空慢速巡检任务的无人机平台；如果用于小型风力发电机叶片，能够在低风速区间提升叶片的捕风效率，降低叶片运行时的气动噪声，适配户用分布式风电的使用需求；如果用于工业冷却轴流风机的叶片设计，能够降低风机运行时的涡流噪声，提升风机的全压效率，减少能耗。这款带正弦波浪前缘的NACA翼型结构，最早的设计溯源来自对座头鲸鳍肢前缘凸起结构的仿生研究，在低速流体工况下，这类非光滑前缘结构能够推迟翼面附面层的气流分离，降低大攻角状态下的失速风险，相比同弦长同厚度的标准NACA翼型，其升阻比特性在特定攻角区间有明显提升，目前这类结构已经逐步在小型低速无人机机翼、风力发电机叶片叶尖段、低风速轴流风机叶片、甚至部分流体管道内的导流叶片上得到应用。

　　从安装边界来看，该翼型的翼根端面为平整的安装基准面，可根据实际安装需求在翼根区域预设安装孔位或者连接法兰结构，翼展方向的长度、弦长尺寸、正弦前缘的波长与波幅参数都可以根据实际工况的流体参数进行等比例缩放或者参数调整，不需要重新构建整体曲面逻辑，只需要调整对应的参数驱动特征即可完成改型。设计过程中需要注意，前缘波浪结构的波幅不能超过翼型最大厚度的15%，波长需要结合实际工作的雷诺数区间进行匹配，否则反而会增加翼型的摩擦阻力，抵消气动收益；同时翼面的曲面曲率需要保持G2连续，避免曲面出现折角，防止在气流流经时产生不必要的局部涡流。

　　这类翼型结构在进行铸造生产时，因为曲面光滑无倒扣，采用砂型铸造或者熔模铸造都可以顺利脱模，不需要设计复杂的抽芯结构，铸件的壁厚保持均匀，不会出现局部缩松的铸造缺陷，后续只需要对翼面进行简单的打磨抛光就可以满足使用的表面粗糙度要求；如果采用复合材料手糊或者热压成型工艺，光滑的曲面也便于铺层操作，不会出现纤维架桥的问题。在进行流体仿真验证时，这类正弦前缘翼型在攻角超过12度之后，升力系数的下降速率明显慢于标准光滑前缘翼型，阻力系数的上升幅度也更小，能够让配套的设备在更宽的工况范围内保持稳定的工作状态，比如应用在垂直轴风力发电机的叶片上时，能够适应风向频繁变化的工况，不需要复杂的变桨机构就可以保持较高的风能捕获效率。

　　另外这类结构也可以应用在部分高速列车的受电弓导流罩、汽车的空气动力学套件上，通过优化局部的气流流动状态，降低运行时的气动阻力与噪声，在不增加额外结构重量的前提下提升设备的运行效率。建模过程中需要保证翼型的后缘线保持平直，确保翼型的尾流能够顺畅汇合，减少尾迹涡流的强度，翼面的厚度分布沿展向保持均匀变化，避免出现局部刚度过低的区域，防止在流体载荷作用下产生过大的结构变形，影响实际的气动性能。
