带周向安装孔的环形法兰连接构件

这类带周向均布安装孔的环形法兰构件，在流体输送管路、压力容器端盖、回转机构支承连接场景中应用极为普遍，日常做设备改造、管路布设时经常会碰到同类型零件的选型或建模需求。从结构功能来看，该构件核心作用是实现两个同轴部件的刚性连接，同时保证接合面的密封性能，本体为矮筒状环形结构，轴向厚度均匀，外圆轮廓规整，内孔为通腔结构，可容纳介质流通或者轴类零件穿过。周向分布的通孔为螺栓安装位，设计时孔位的位置度公差需要严格控制，否则现场安装时会出现螺栓无法穿入、接合面错位导致密封失效的问题，通常这类孔的位置度公差会控制在0.1mm以内，根据公称压力等级不同，孔的数量、孔径大小会匹配对应规格的螺栓，比如常见的PN16压力等级下，该尺寸段的法兰会采用8个均布的螺栓孔，适配M8或者M10的紧固螺栓。

设计这类零件时，首先要确定内孔的通径尺寸，这个尺寸直接匹配对接管路的内径或者穿过轴的外径，要保证通流面积足够或者轴件转动时无干涉，内孔的表面粗糙度根据使用场景调整，如果是走流体的密封场景，内孔粗糙度一般达到Ra3.2即可，如果是作为轴的支承导向位，粗糙度需要提升到Ra1.6甚至更高，同时要控制内孔与端面的垂直度，避免安装后出现偏载。外圆尺寸的设定要考虑螺栓安装的边距，保证螺栓孔中心到外圆边缘的距离不小于螺栓直径的1.2倍，防止拧紧螺栓时构件边缘出现应力开裂，尤其是铸造成型的零件，边缘还要做适当的圆角过渡，减少铸造应力集中。

接合面的设计是这类零件的重点，从结构来看，该构件的其中一个端面带有沉台结构，这个沉台是用来放置密封圈或者定位止口的，止口的配合公差一般选用H7/h6的间隙配合，既可以保证安装时的同轴定位，又不会因为过盈导致装配困难，沉台的深度要匹配密封圈的压缩量，比如常用的O型圈压缩量控制在15%-25%之间，沉台深度过大会导致密封压不紧出现泄漏，过小则会压坏密封圈缩短使用寿命。零件的轴向厚度需要根据承压等级计算，保证在额定压力下不会出现轴向变形，导致接合面出现缝隙泄漏，常规低压场景下，该尺寸段的法兰厚度在10-15mm之间即可满足强度要求，如果是高压工况，还需要在螺栓孔位附近做局部加厚处理，分散螺栓拧紧时的压应力，避免零件被压溃。

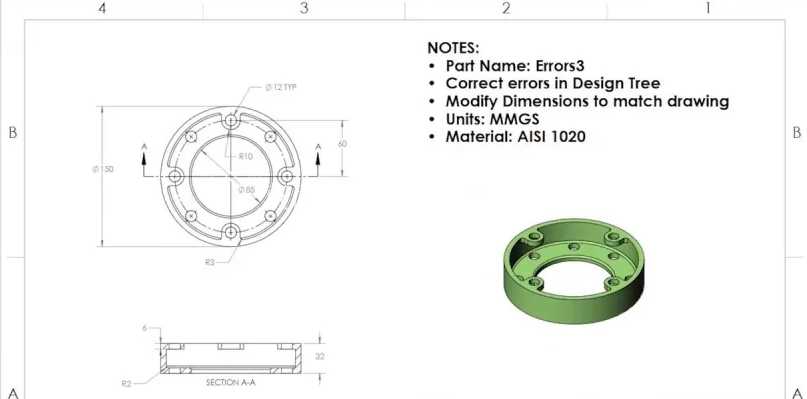

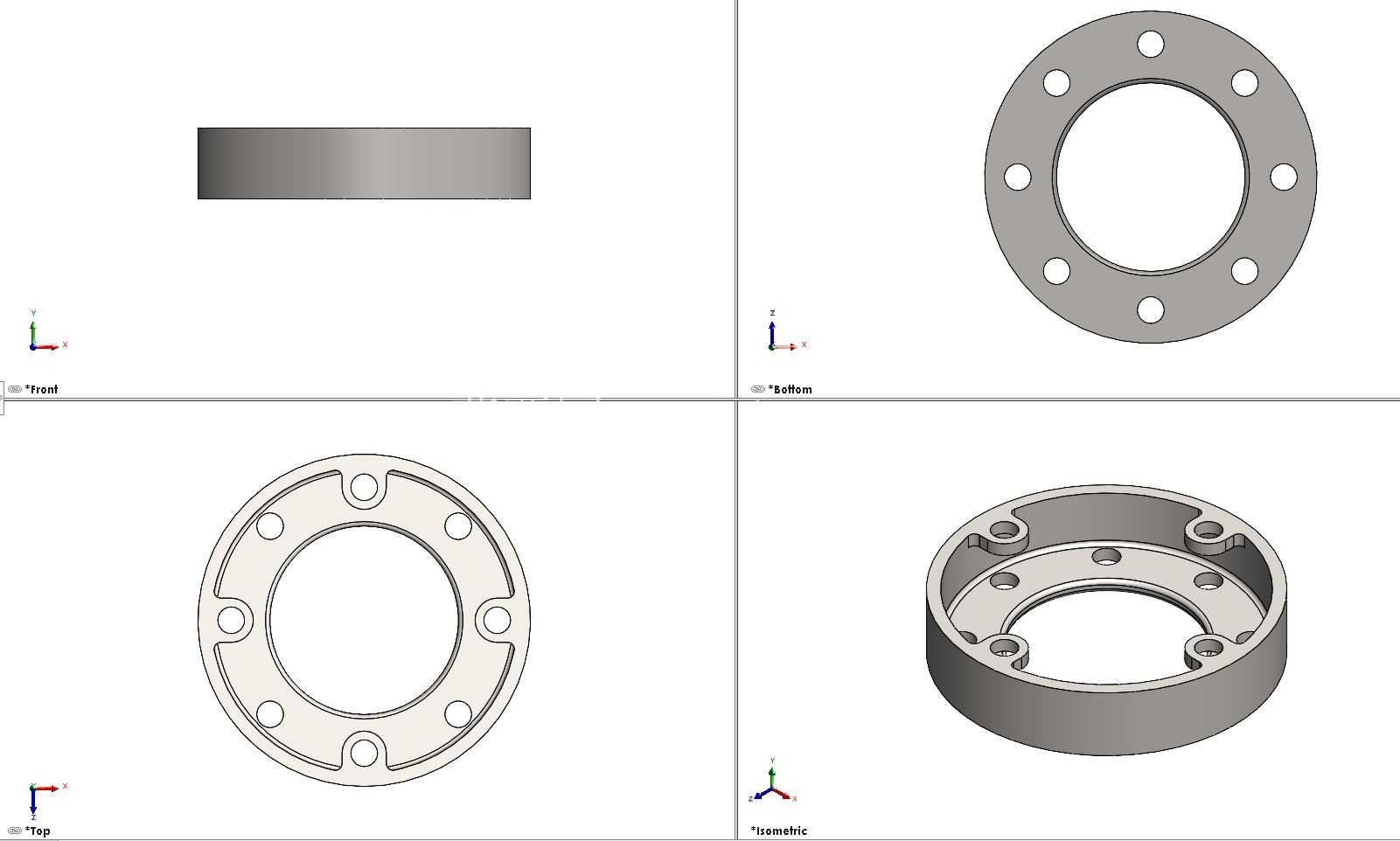

建模过程中，这类零件的特征逻辑非常清晰，首先绘制轴向截面的轮廓草图，通过旋转特征生成主体的环形基体，之后在端面上绘制单个螺栓孔的草图，通过圆周阵列生成所有周向均布的孔位，再绘制沉台或者密封槽的轮廓，通过拉伸切除生成对应的结构，最后对所有锐边做倒圆角处理，铸造类零件的外圆角一般取R2-R3，既符合铸造工艺要求，也能避免安装时割伤操作人员。需要注意的是，阵列孔位时要保证阵列的中心与零件的回转中心完全重合，否则会出现孔位偏心的问题，实际生产中如果是铸造成型的毛坯，还需要预留加工余量，接合面、螺栓孔、内孔这些有配合要求的位置，单边预留2-3mm的加工余量，后续通过车削、钻削工序达到设计尺寸。

现场安装这类构件时，要先清理接合面的毛刺、杂物，将密封圈正确放置在沉台内，对接时对准止口位置，保证两个对接件同轴，穿入螺栓后要采用对角拧紧的方式，分2-3次逐步拧紧到规定扭矩，避免单个螺栓受力过大导致零件变形或者螺栓断裂，拧紧顺序错误很容易导致接合面出现缝隙，引发介质泄漏的问题。日常维护中，要定期检查螺栓的预紧力，尤其是在温度波动较大的工况下，材料热胀冷缩会导致预紧力变化，需要及时补拧，避免连接松动。这类环形法兰构件虽然结构简单，但是作为系统中的连接密封件，一旦失效会导致整个管路或者设备停机，设计和加工过程中每一处尺寸公差、形位公差的控制都直接影响最终的使用可靠性，建模时需要充分考虑工艺可行性和安装便利性，不能只关注几何形状的绘制，忽略实际工程中的公差配合、工艺余量、安装操作空间这些细节问题。
