可伸缩摄影摄像支撑三脚架结构设计

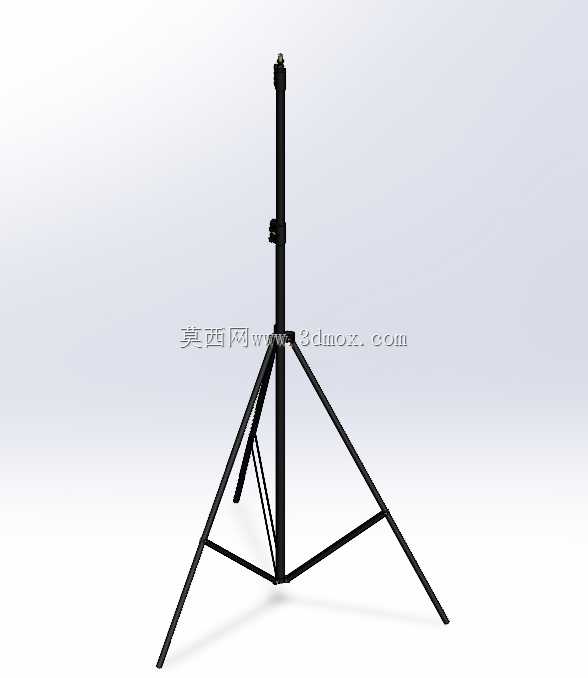

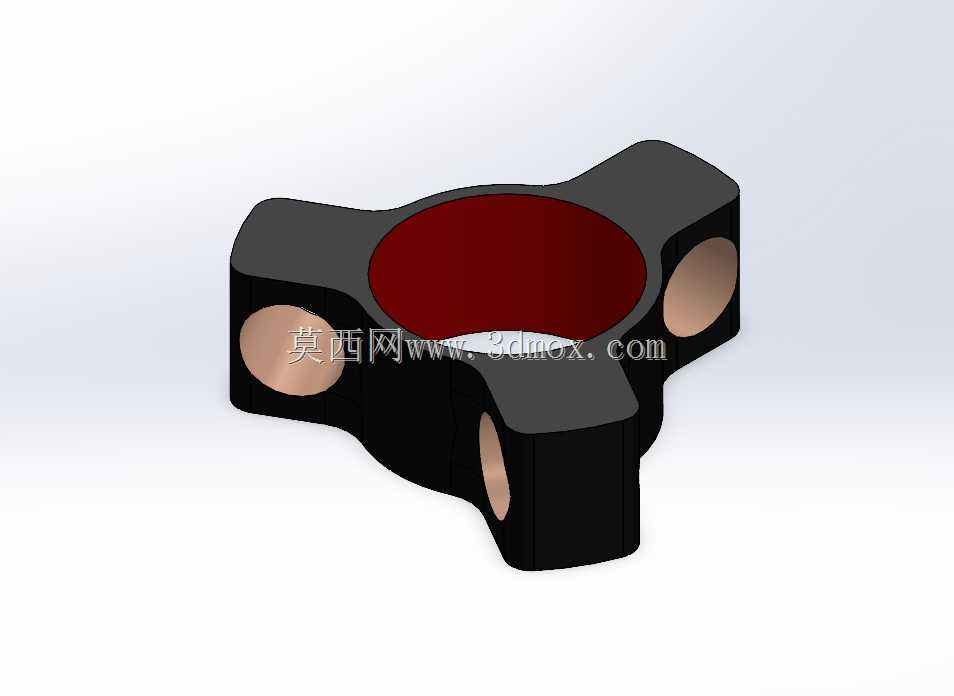

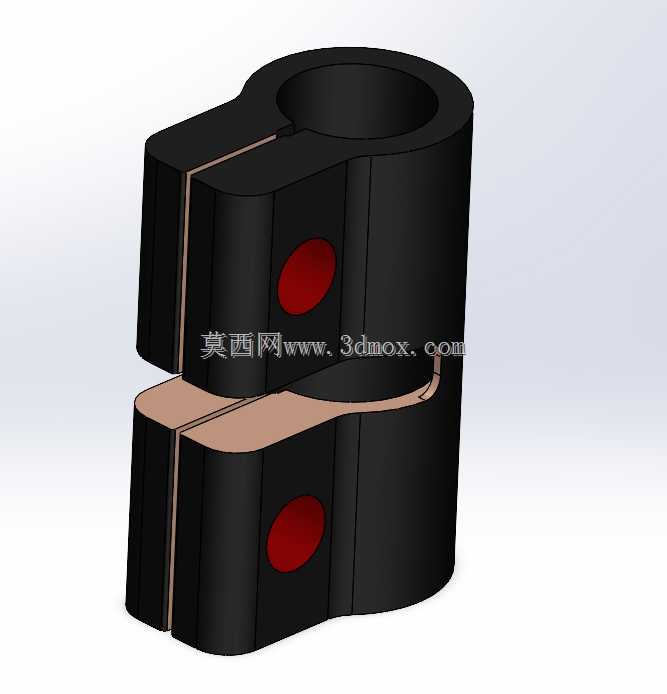

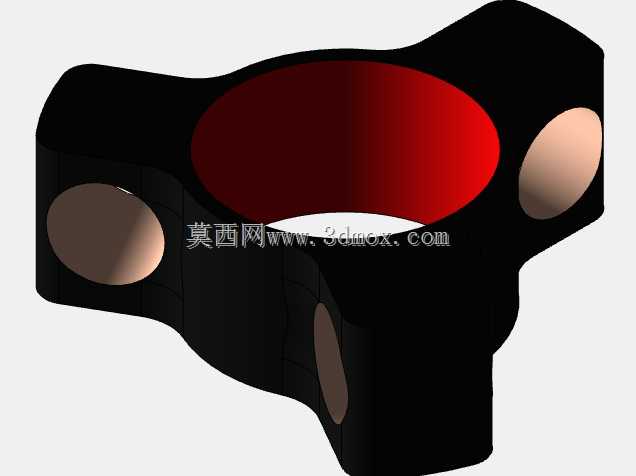

　　中心立柱采用多节伸缩的套管结构，每节套管的配合间隙控制在合理范围，既保证伸缩调节时的顺畅度，不会出现卡滞、晃动感，又能在锁扣压紧后实现完全的刚性固定，不会出现负重后立柱缓慢下滑的问题，锁止结构采用侧面按压式的快拆设计，调节高度时不需要额外工具，单手即可完成解锁、拉升、锁止的全套操作，适配现场快速布场的使用需求。支腿部分同样采用分段式伸缩结构，每段支腿的管径从铰接端到脚端逐步递减，在保证整体结构强度的前提下尽可能降低自身重量，支腿末端设置了防滑橡胶脚垫，脚垫与支腿采用球头铰接的连接方式，能够自动适应不平整的地面，保证三个脚垫都能完全贴合地面，避免出现单点悬空导致的整体晃动。这款三脚架的结构设计围绕便携性与支撑稳定性的平衡展开，三条支腿采用等角度120度分布的展开逻辑，支腿与中心立柱的铰接位置设置了可锁止的阻尼转轴，展开后支腿与地面形成的支撑夹角经过反复校核，在常规硬质地面、普通地毯地面使用时，不会出现支腿打滑、整体侧翻的问题，即使搭载常规重量的补光灯、小型摄像设备、手机夹等外接配件，整体重心也能稳定落在三支腿围合的支撑面范围内。

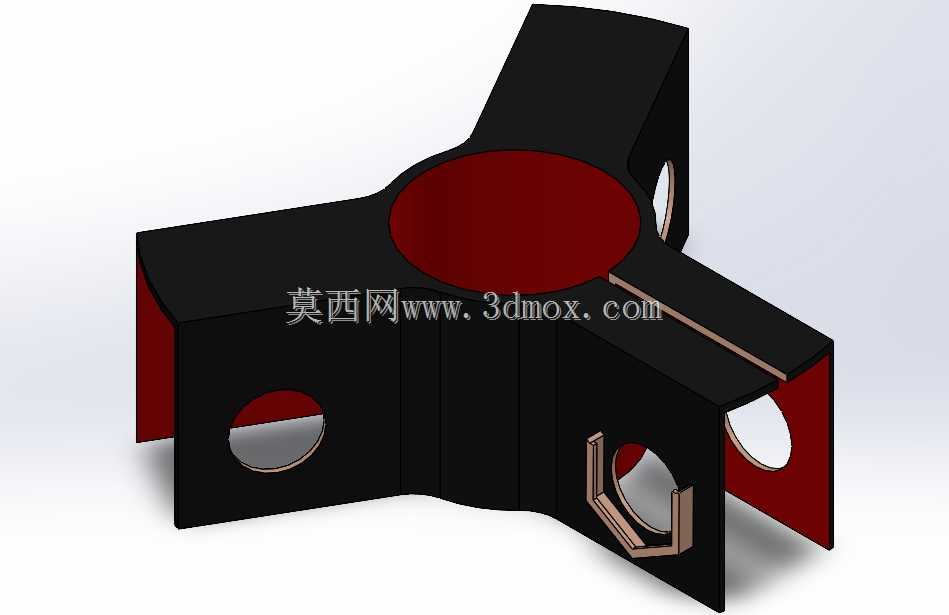

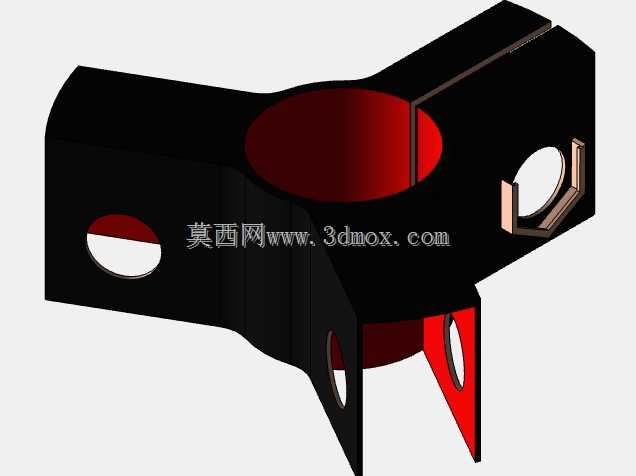

　　在中心立柱与支腿的连接位置，设置了可折叠的支撑横担，横担在支腿完全展开时自动绷紧，对三条支腿形成向外的支撑限位，避免支腿受力后向外过度张开导致结构失稳，横担采用薄型金属片冲压成型，重量轻且抗拉伸强度足够，折叠后可以完全贴靠在中心立柱侧面，不会额外增加收纳后的体积。这款三脚架的应用场景覆盖了户外摄影、室内直播录像、小型测量设备临时支撑、展会现场宣传设备架设等多个领域，收纳状态下整体长度较短，可以轻松放入常规摄影包、设备工具箱内，携带过程中不会占用过多空间，展开后高度调节范围覆盖了从低角度贴近地面拍摄到站立位平视拍摄的常用高度区间，不需要额外搭配增高配件即可满足绝大多数日常使用需求。

　　设计过程中针对不同管材的壁厚做了多轮仿真校核，在保证每段管材的抗弯强度足够支撑额定负载的前提下，尽可能减薄管壁厚度，降低整体自重，同时对所有的铰接位置、锁止位置做了耐磨处理，反复伸缩、折叠操作后不会出现配合间隙变大、锁止力下降的问题。中心立柱的顶端设置了标准的1/4英寸通用安装螺柱，能够兼容市面上绝大多数相机、补光灯、手机夹、小型云台等外接配件，不需要额外加工转换接头即可直接安装使用，螺柱下方设置了橡胶缓冲垫圈，安装设备时垫圈可以填充设备与安装面之间的间隙，避免硬接触刮伤设备外壳，同时也能起到一定的减震作用，减少地面轻微震动对设备成像稳定性的影响。

　　支腿的展开角度设置了两档可调，第一档为常规大角度展开，适合较高高度架设时使用，整体支撑稳定性更强；第二档为小角度低趴展开，适合低角度贴近地面拍摄时使用，此时整体重心更低，即使地面存在一定坡度也能保持稳定。所有的棱角位置都做了圆角钝化处理，使用过程中不会划伤操作人员的手部，伸缩套管的端口位置设置了尼龙导向套，既可以减少伸缩过程中的摩擦阻力，也能避免金属管材直接接触产生的磨损，延长结构的使用寿命。
