DIY铣床用Z轴滑动轴工作台结构设计

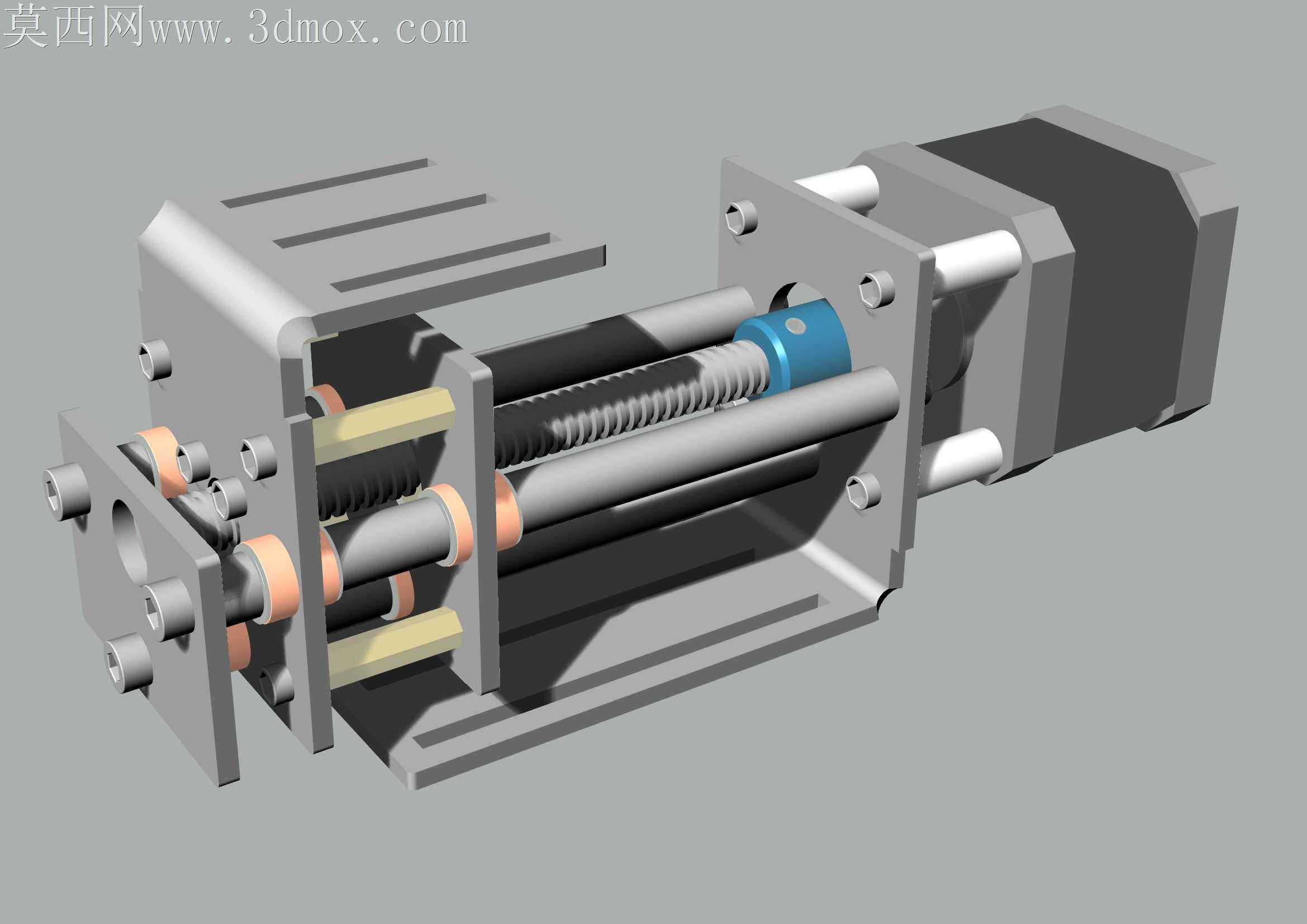

本作品为适配DIY铣床、三轴雕刻机的Z轴滑动轴工作台三维建模设计，建模过程中严格遵循机械传动设计规范，对滑台的各组成部件进行1:1等比例还原，完整呈现了滑台的装配逻辑与运动关系。建模阶段优先搭建滑台的整体装配骨架，先确定驱动端的安装基准面，匹配步进电机的安装孔位尺寸，搭建电机与丝杆的连接传动结构，其中丝杆螺母副采用蓝色工程塑料材质的消隙螺母设计，建模时还原了螺母的锁紧固定结构与调节间隙的装配位，保证传动过程中无反向间隙，提升Z轴进给的定位精度。导向部分采用双光轴直线导轨结构，建模时对光轴的固定座、轴端锁紧结构、滑台上的直线轴承安装位进行了精细化建模，直线轴承与滑台主体的配合公差在建模时按照精密滑台的装配要求预留合理间隙，保证滑台沿光轴运动时顺滑无卡滞。滑台的主体安装板采用铝合金材质的外观渲染设定，表面做阳极氧化磨砂质感处理，建模时还原了安装板上的T型槽结构，用于固定加工工件或执行末端，安装板的加强筋结构按照受力分析结果做了加厚处理，保证Z轴承载时的结构刚性，避免加工过程中出现形变影响加工精度。驱动端的步进电机按照常用42/57步进电机的标准尺寸建模，电机与丝杆的联轴器采用柔性梅花联轴器结构，还原了联轴器的缓冲胶垫结构，可抵消电机轴与丝杆的同轴度误差，降低传动过程中的振动。滑台的底座部分同样采用铝合金材质渲染，底座上预留了与设备主机架连接的安装孔位，建模时还原了底座上的光轴支撑座固定结构、丝杆端部轴承座的安装位，其中丝杆端部采用深沟球轴承做径向支撑，搭配推力轴承承受Z轴方向的进给力，保证丝杆传动的稳定性。渲染阶段对不同部件做了材质区分：金属结构件采用哑光铝合金、镀锌钢材质表现，传动部件做金属光泽质感处理，消隙螺母采用蓝色工程塑料质感，电机外壳做黑色哑光塑壳质感，整体渲染效果清晰区分各部件功能，直观呈现滑台的内部传动结构与外部安装接口。设计思路上围绕50-60mm行程的DIY小型加工设备需求，在保证结构刚性的前提下尽可能压缩滑台整体体积，兼顾轻量化与承载能力，所有安装孔位、配合尺寸均遵循通用机械配件标准，可直接用于DIY设备的加工制作参考，装配建模时完整还原了所有紧固件的安装位置，包括内六角螺栓、锁紧螺母、定位销等标准件，保证模型的装配完整性，可直接用于运动仿真验证滑台的行程范围与运动干涉情况。
