12V直流隔膜式高压空气真空泵结构设计

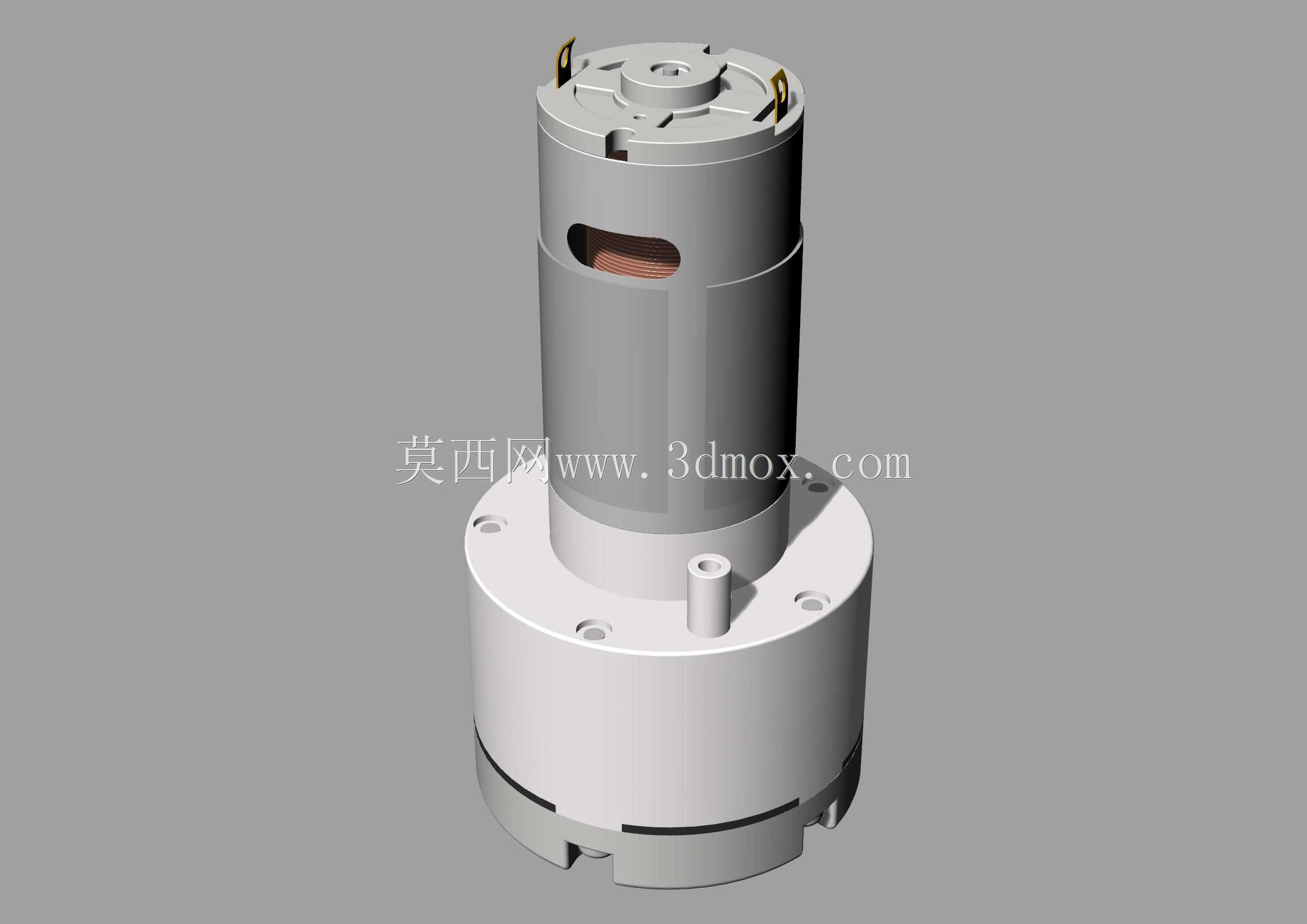

这款小型直流驱动的隔膜式真空发生装置，在小型自动化设备、便携医疗仪器、家用美容设备、小型吸附工装这类需要紧凑气源或负压源的场景中应用十分广泛，区别于大型工业真空泵的笨重结构，它的整体设计完全围绕小空间安装、低压直流供电、低噪音运行的需求展开。从结构分层来看，上部为标准有刷直流驱动电机，采用常见的圆形机壳设计，机壳侧面预留的散热槽可在长时间连续运行时导出绕组热量，避免电机过热导致的扭矩衰减；下部为泵头总成，采用径向对称的安装孔布局，安装法兰面做了平整化处理，可直接贴合设备安装板通过螺栓固定，无需额外加装转接支架，泵头侧面预留的气嘴为快插式接口适配结构，可直接对接常用规格的气动软管，减少管路转接带来的漏气风险。设计过程中优先考虑了隔膜泵的偏心传动结构布局，将电机输出轴与偏心轮的同轴度公差控制在合理区间，降低运行过程中的径向跳动，既可以减少传动部件的磨损，也能有效降低运行时的振动传递，避免振动传导到设备端影响其他精密元件工作。泵头腔体的流道设计做了圆弧过渡处理，没有直角死区，可减少气体流动阻力，提升负压输出效率与正压端的出气压力，隔膜采用耐疲劳的柔性材质，在高频往复运动下可保证长期的密封性能，避免内部气体窜漏影响真空度或输出压力。整体外形为同轴圆柱结构，上部电机段直径小于下部泵头段直径，安装时可根据设备内部空间选择正装或侧装方式，安装孔的位置度设计兼容多数小型气泵的安装尺寸，可直接替换同规格的其他微型泵产品，无需修改设备原有安装结构。在实际选型应用中，这类泵可同时兼顾负压吸附与小流量正压吹气的需求，比如小型自动化设备中的物料吸附取放、便携检测设备中的气体采样、家用制氧设备中的气源供给等场景，都能适配对应的工况需求，设计时也充分考虑了日常维护的便捷性，泵头与电机的连接采用可拆卸结构，后期更换隔膜或阀片时无需整体拆解设备，可直接拆分泵头部分完成易损件更换。
