多孔定位柔性焊接作业工作台结构

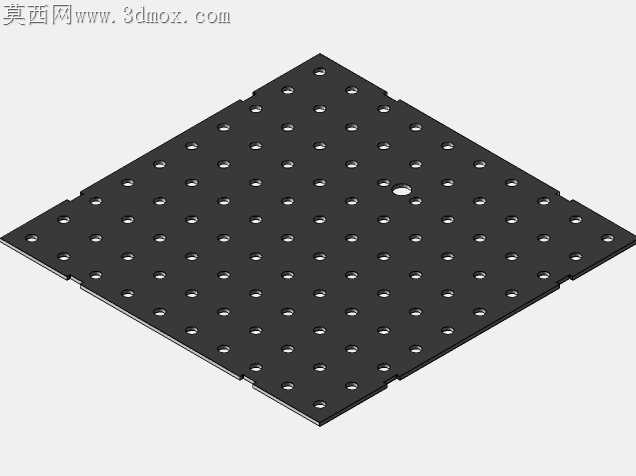

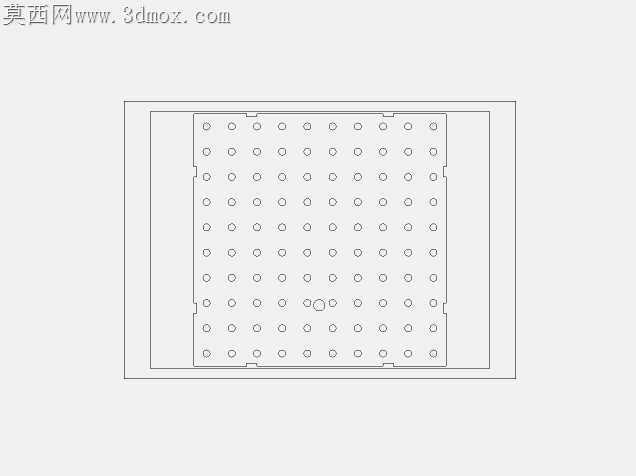

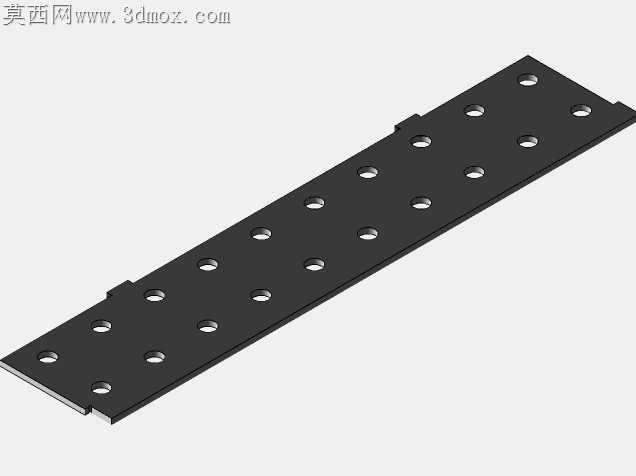

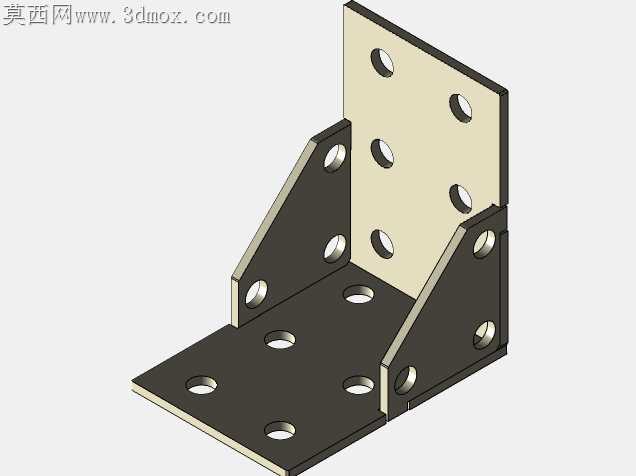

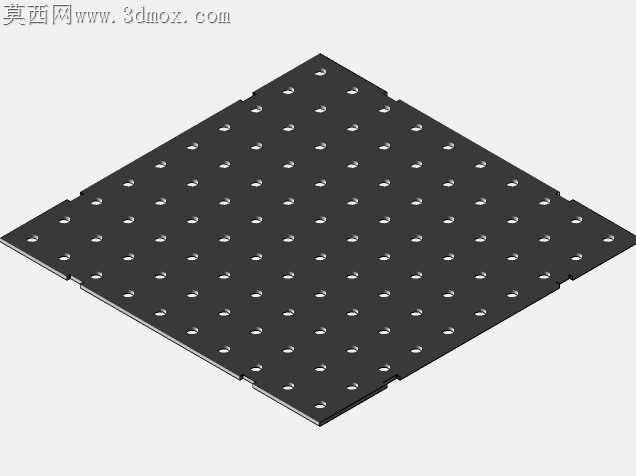

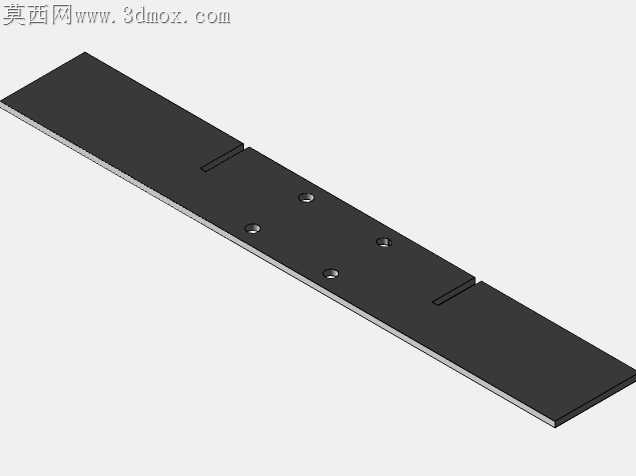

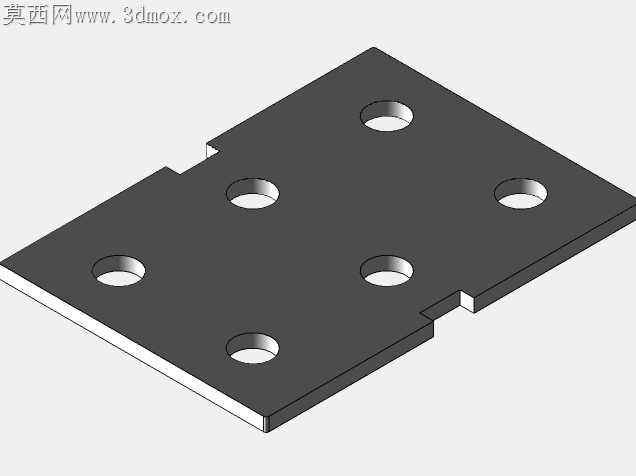

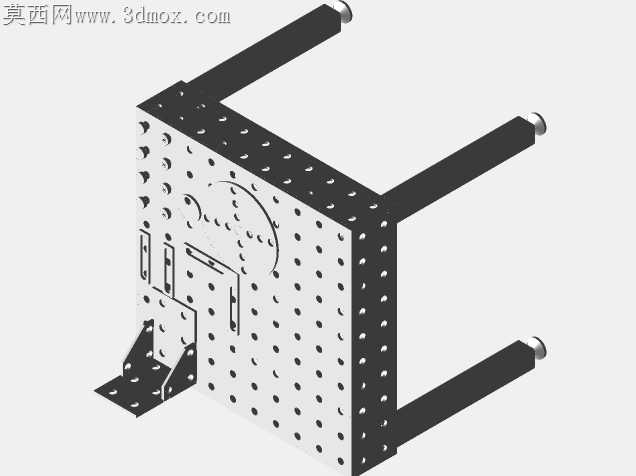

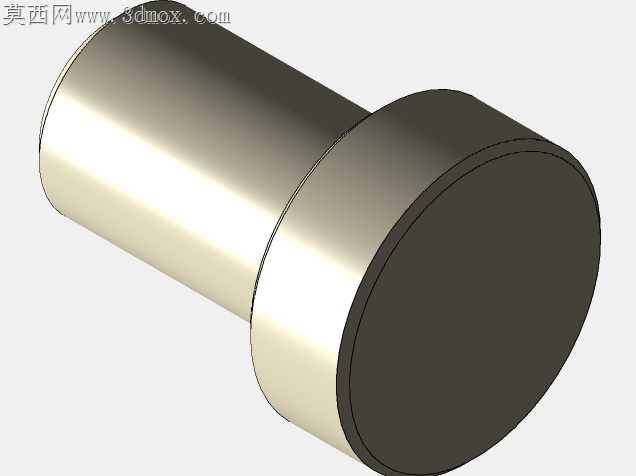

车间日常焊接作业里，普通平板工作台最容易出现的问题就是装夹位置受限，异形工件找不到合适的压持点，反复搭焊临时挡块不仅费料，焊后清理焊疤还会破坏台面平整度，用不了半年台面就坑洼不平，定位精度完全没法保证。这款工作台的多孔阵列布局刚好戳中这个痛点，相邻孔位的间距经过统一公差校准，不管是直条工件还是带圆弧轮廓的异形件，都能快速找到对应的装夹固定点，不用再临时焊接辅助挡块，台面的损耗能降低六成以上。台面侧边的延伸臂没有做整面实心结构，而是采用和主台面一致的孔位排布，装夹长尺寸工件的时候，不用额外搭设辅助支架，直接在延伸臂上插入定位销就能完成悬臂支撑，延伸臂和主台面的连接位置做了嵌入式的卡槽配合，装配时能自动对齐孔位的同轴度，不会出现臂体装歪导致孔位错位、定位销插不进去的问题。台面边角的支撑角件没有采用常见的直角满焊结构，而是做了带让位缺口的折弯件，焊接时能避开角部的应力集中区，就算长期承受大吨位工件的压载，角部也不会出现焊缝开裂的情况，角件上同样预留了和台面匹配的定位孔，需要拓展台面侧边的装夹点位时，直接插上对应的夹具就能用，不用二次打孔加工。孔位的倒角做了0.5毫米的钝化处理，日常插拔定位销的时候不会刮伤销体表面，也能避免焊渣溅入孔内后卡死销子，清理的时候用钢丝刷一扫就能把孔口的焊渣带出来，不用挨个捅孔维护。台面底部的支撑梁没有和台面直接焊死，而是采用可拆的锁紧结构，后期如果台面局部出现磨损变形，不用整体更换整个工作台，只需要拆换对应的台面板块就行，维护成本能降下来不少。所有孔位的轴线都和台面保持严格垂直，插入定位销后不会出现歪斜，装夹工件时的定位误差能控制在0.1毫米以内，就算是批量焊接小零件，也能保证每次装夹的位置一致，不用反复校准尺寸。
