16毫米直径无人机铝制电机安装固定支架

在小型多旋翼无人机的动力系统布局中，电机安装支架是连接机臂与动力电机的核心受力构件，其结构合理性直接决定飞行过程中的动力传递效率与机体振动水平。这款适配16毫米直径机臂的铝制电机支架，在设计阶段充分考量了小型航拍、植保作业类无人机的实际工况需求，从受力路径优化、安装边界适配、轻量化减重三个核心维度完成结构迭代。

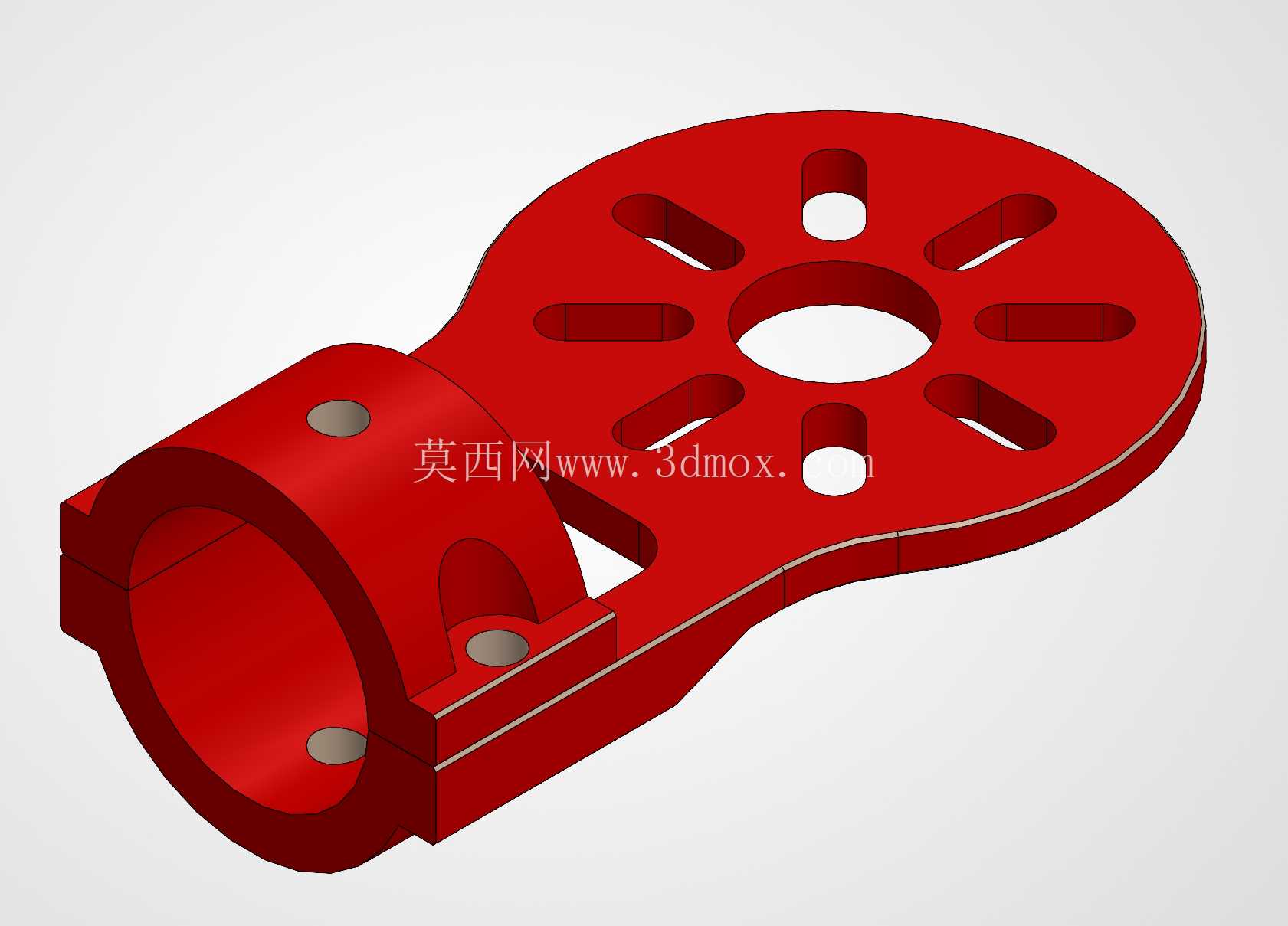

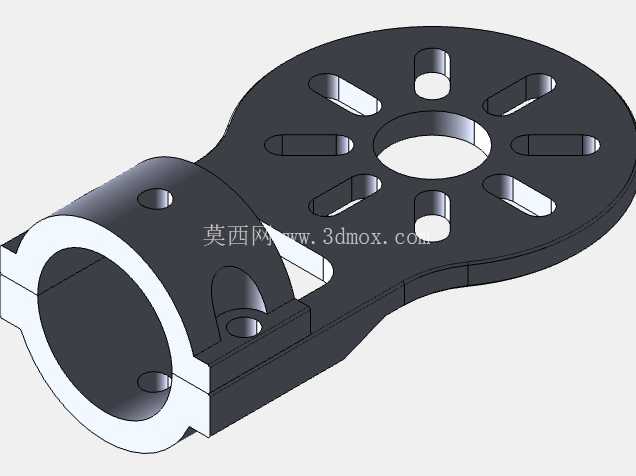

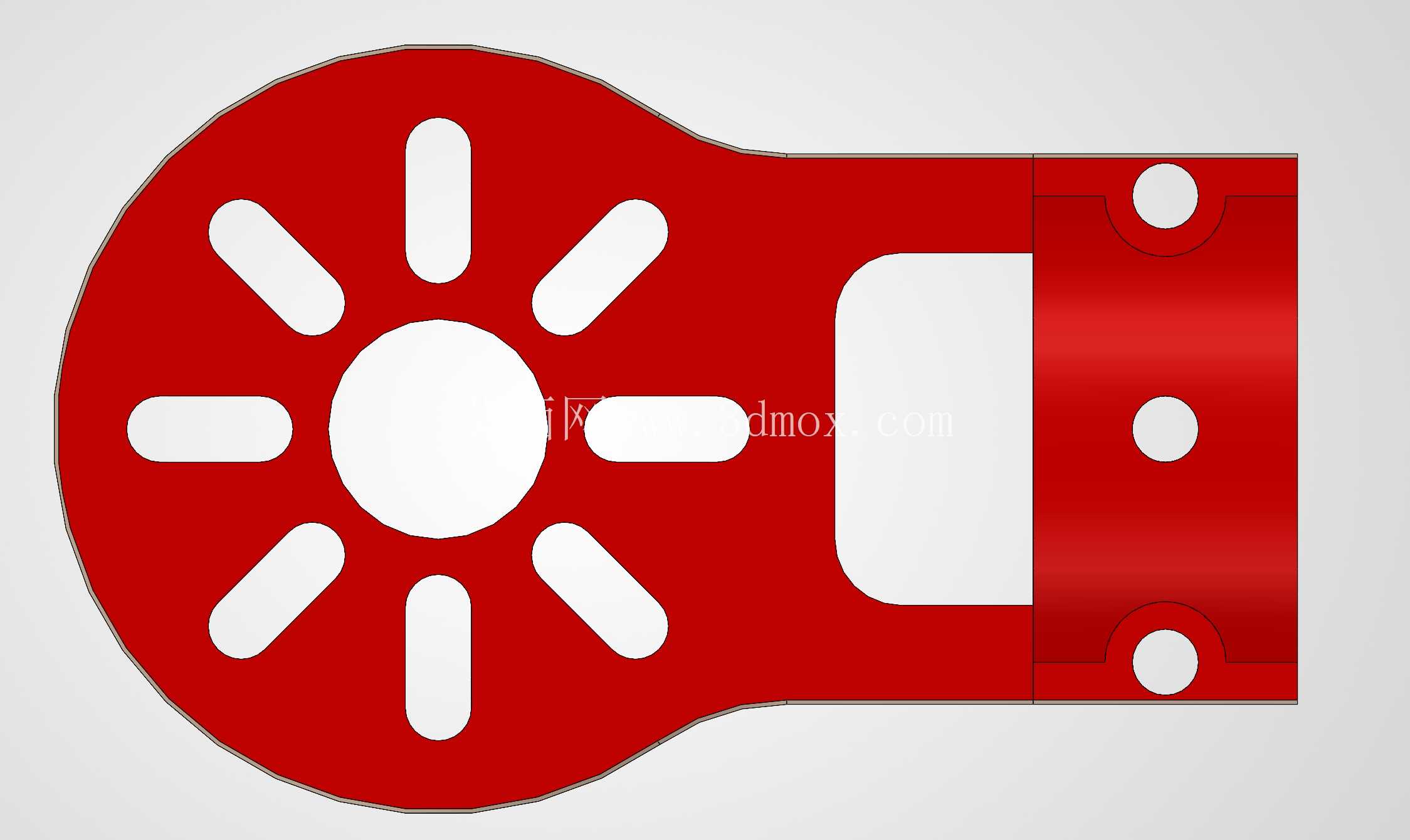

从实际应用场景来看，这类支架主要搭载于轴距300-450毫米级别的多旋翼无人机，覆盖消费级航拍、轻载植保、电力巡检等多个作业场景，作业过程中需要承受电机高速旋转产生的持续振动、飞行姿态调整时的交变扭矩，以及突发气流冲击带来的瞬时载荷，因此结构设计上优先保证受力部位的强度冗余。支架主体采用一体化成型结构，圆形端为电机安装面，圆周方向均匀分布8处放射状减重槽，中心预留电机轴穿出的通孔，这种布局并非单纯为了减重：放射状槽体可在电机运转时形成自然的散热风道，带走电机定子工作产生的热量，同时槽体之间的筋条沿径向分布，刚好匹配电机安装螺丝的受力方向，避免安装孔位周边出现应力集中。

安装边界方面，圆形安装端的孔位布局适配标准22系列外转子无刷电机，三个安装凸台沿圆周120度均匀分布，凸台厚度经过精确计算，保证螺丝锁紧后不会出现凸台变形，同时凸台背面设计有定位沉台，安装时可与电机端盖的定位止口贴合，无需反复调整即可保证电机轴与安装面的垂直度，减少因安装偏差带来的动平衡问题。支架另一端为机臂夹持结构，采用半包式卡槽设计，适配直径16毫米的圆形碳管或铝管机臂，卡槽内侧预留有防滑纹理的加工余量，实际装配时可配合防滑垫使用，避免飞行过程中电机支架沿机臂周向转动或轴向滑移。夹持部位同样设置三处安装孔，通过螺丝锁紧时可让卡槽均匀抱紧机臂，避免局部应力过大导致碳管碎裂。

设计思路上，这款支架没有采用多余的冗余结构，所有非受力区域的材料都做了去除处理，整体重量控制在同类产品的较低水平，对于对起飞重量敏感的小型无人机来说，每减少1克结构重量，都能对应提升有效载荷或延长续航时间。结构过渡区域全部采用圆角处理，避免直角带来的应力集中问题，在长期交变载荷作用下，不会出现应力开裂的情况。夹持端与电机安装端之间的连接臂采用等强度设计，截面尺寸从圆形端向夹持端平滑过渡，既保证扭矩传递的刚度，又不会浪费材料。

从装配逻辑来看，这款支架的安装流程无需特殊工装，先将电机通过三颗螺丝固定在圆形安装端，再将机臂卡入夹持卡槽，锁紧夹持螺丝即可完成装配，拆卸维护时仅需松开夹持螺丝即可调整电机的安装角度，适配不同的机臂倾角需求。在实际飞行测试中，这种结构的支架可有效过滤电机高速运转产生的高频振动，减少振动传递到机身飞控与云台部件，提升飞行稳定性与航拍画面的清晰度。针对不同的作业场景，支架表面可做阳极氧化处理，提升耐磨与耐腐蚀性能，在高湿、多尘的作业环境下也能长期保持结构精度，不会因为表面锈蚀导致安装松动。
