铸造车间渣料自动提取输送设备结构

项目分类:铸造模 发布时间:2026-06-05 ID:1175599
  • 铸造车间渣料自动提取输送设备结构

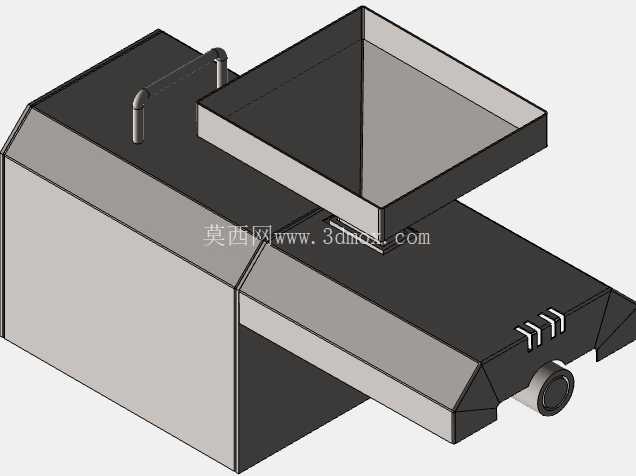

  在中小吨位铸铁、铸钢件的潮模砂生产线上,落砂后经磁选分离的砂块与金属渣混合料,往往需要在进入再生砂处理工段前完成粗渣的提取与定向输送,避免大尺寸渣块进入后续斗提机、砂筛造成卡滞或设备过载,这套渣料提取设备正是针对该工位的作业需求设计。从结构布局来看,设备采用卧式主机身搭配上方敞口受料斗的组合形式,受料斗做了大倾角扩口设计,上口尺寸适配落砂格栅的出料宽度,能够承接从振动落砂机输出的散状物料,斗壁倾斜角度设置为58度,大于铸造湿砂与铁渣的自然安息角,避免物料在斗壁粘附积料,不需要额外设置振动器辅助落料,减少了易损件数量。主机身内部采用水平布置的螺旋输送结构,输送轴端的驱动单元布置在机身出料端一侧,也就是模型中可见的伸出轴端位置,该位置预留了标准法兰安装面,可直接匹配摆线针轮减速机的输出接口,安装时不需要额外加工转接板,降低现场装配的工作量。机身侧面设置的管状扶手并非装饰结构,而是为了方便日常巡检时操作人员攀附查看料斗内的物料堆积情况,扶手高度距离机身顶面210mm,符合人体工程学的抓握高度,扶手与机身的连接采用螺栓固定,磨损后可单独更换。

  机身前端的三道平行凸起结构是加强筋,对应机身内部螺旋轴的中间支撑轴承座位置,因为输送长度达到1200mm时,螺旋轴的径向挠度会随输送距离增大而增加,在该位置设置外置加强筋,可在不增加机身壁厚的前提下提升局部刚度,避免轴承座位置受载变形导致螺旋轴刮蹭机壳。设备的出料口设置在机身前端下方,为下开口式结构,出料方向垂直向下,可直接对接下方的皮带输送机进料口,安装时需要保证设备底面距离皮带机托辊顶面的高度不小于350mm,预留足够的物料下落空间与检修空间,避免出料时物料飞溅。设备的安装基础采用预埋钢板焊接固定的方式,机身底部设置四个带地脚孔的安装支脚,支脚孔为长圆孔,可在安装时调整前后左右的位置偏差,降低基础施工的精度要求。

  从设计逻辑上,这套设备没有采用复杂的传感控制结构,仅依靠驱动单元的恒速运转实现连续给料,适合铸造车间多粉尘、高温度的恶劣工况,没有精密电子元件,日常维护仅需要定期检查轴承润滑情况与螺旋叶片的磨损量即可。料斗与主机身的连接采用法兰螺栓连接,法兰面之间设置橡胶密封垫,避免细砂从连接缝隙溢出造成车间扬尘,料斗的上口边缘做了折边处理,折边宽度40mm,既提升了料斗上口的刚度,避免受料时被大块物料砸变形,也可防止物料从料斗边缘洒落。设备的整体宽度控制在850mm以内,长度为1600mm,高度为1100mm,能够适配多数中小型铸造车间砂处理工段的狭窄安装空间,不需要对现有生产线的布局做大规模改动即可完成加装。

  在实际使用中,该设备的处理量可达到每小时12立方米,能够匹配10吨/小时处理量的落砂生产线的渣料分离需求,螺旋叶片采用耐磨铸铁材质,表面硬度达到HRC45以上,可耐受铁渣、砂块的长期摩擦,使用寿命比普通钢板叶片提升两倍以上。机身外壳采用6mm厚的Q235钢板焊接成型,焊接后整体做去应力退火处理,避免长期使用过程中焊缝开裂变形,机身内壁可根据使用需求粘贴耐磨陶瓷片,进一步提升壳体的耐磨性能,适合处理磨琢性较强的铸造渣料。设备的驱动端轴承座采用外置式设计,轴承座与机身之间设置密封填料腔,可阻挡细砂进入轴承内部,延长轴承的更换周期,填料压盖采用可调节结构,当填料出现磨损时,仅需要拧紧压盖螺栓即可补偿密封间隙,不需要频繁更换填料。
