Pusher布局固定翼遥控飞行器结构设计

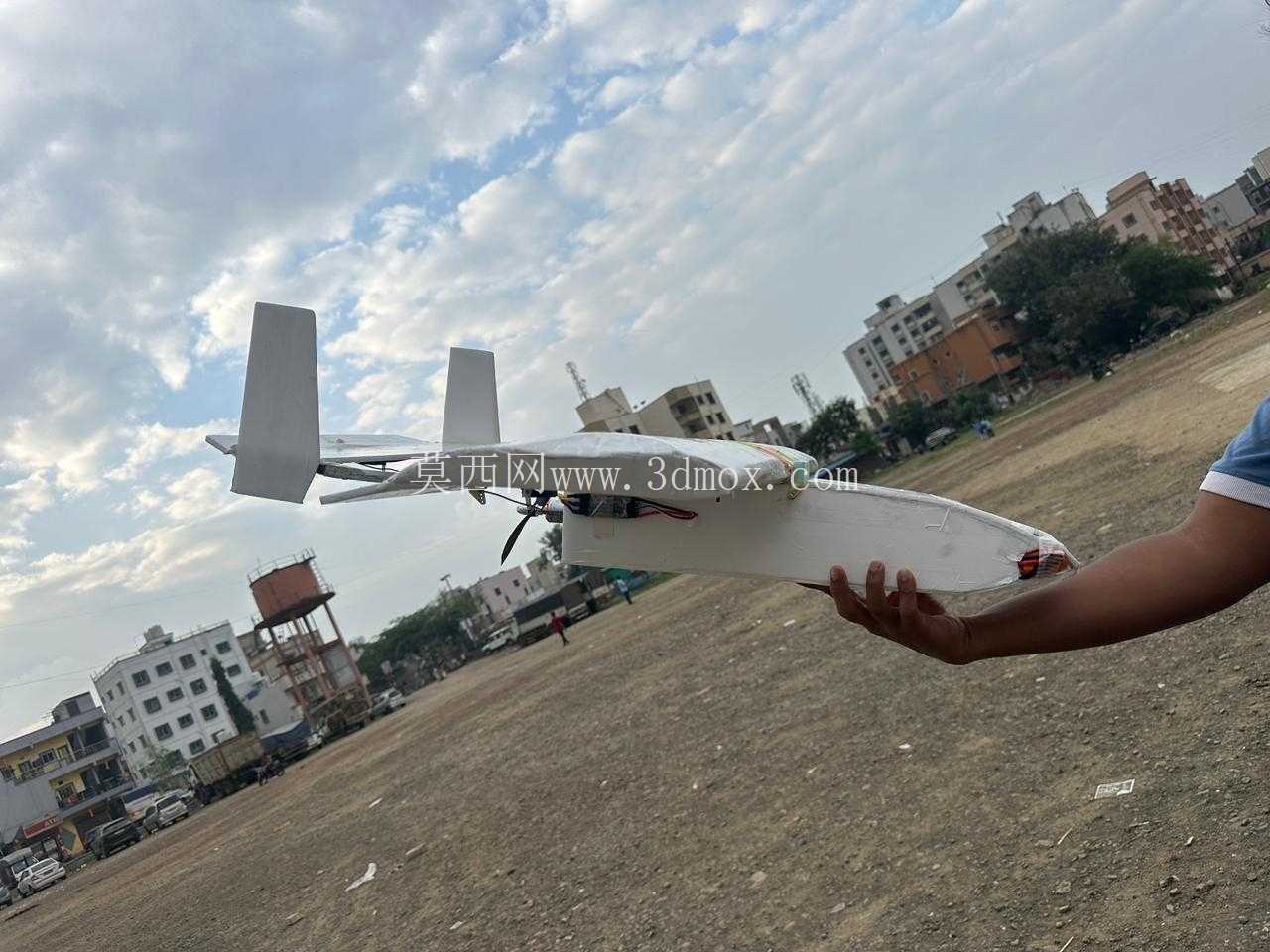

推进式布局的固定翼遥控飞行器，在航模应用场景里有其独特的使用优势，和常规拉进式布局不同，动力单元布置在机翼后方，机头位置没有螺旋桨的遮挡，既可以预留出载荷安装空间，也能避免前飞过程中螺旋桨气流对机翼前缘的直接干扰，对于需要搭载小型航拍设备、或者做特定气动试验的场景来说，这种布局能有效减少动力气流对观测设备、测试传感器的扰动。从实际用途来看，这类构型的固定翼航模既可以作为航模爱好者的飞行练习载体，也能作为小型固定翼无人机的原理验证样机，用来测试低速飞行状态下的气动效率、操纵面响应特性，相比拉进式布局，推进式结构在降落滑跑过程中，螺旋桨不容易因为接地擦碰出现损坏，对不熟练的操纵者来说容错率更高。

在功能特性设计上，这套结构采用上单翼布局，机翼整体为平直翼型，低速飞行时可以提供足够的升力系数，降低失速速度，适合小场地起降的使用需求。尾翼部分采用常规的平尾加垂尾结构，平尾布置在机翼后下方的支撑结构末端，和机翼之间保留足够的气流通道，避免机翼下洗气流直接打在平尾上造成操纵效率波动。动力单元直接固定在机翼后缘的中心支架上，螺旋桨旋转平面和机翼后缘保持足够的安全间隙，既不会在机翼振动时碰到翼面结构，也能让螺旋桨的滑流直接扫过尾翼区域，提升低速飞行时尾翼的操纵响应速度。起落架采用简易的滑橇式结构，没有复杂的减震阻尼结构，重量更轻，适合在平整的草地、硬化路面起降，滑橇的接触面做了圆弧过渡，减少滑跑过程中的卡滞风险。

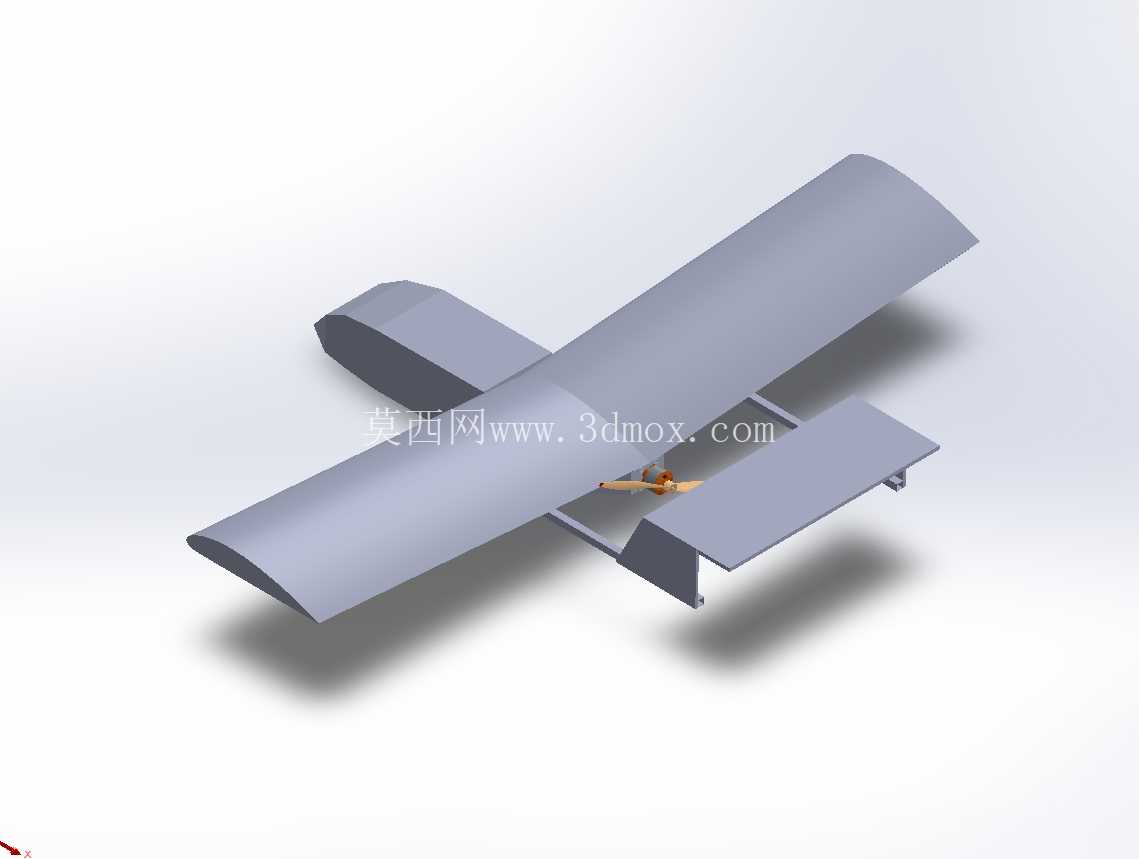

设计思路上，整个结构优先考虑轻量化和易装配性，机翼主体为一体化的曲面结构，没有做复杂的分段翼型设计，降低建模和后续加工的难度，机翼和机身支撑结构之间采用插接式的连接接口，不需要额外的复杂紧固件就能完成组装，方便日常拆卸收纳。尾翼的两个安定面分别固定在支撑结构的左右两侧，和机翼保持平行的安装基准，安装时只需要保证平尾的安装角和机翼的安装角差在设计范围内，就能保证纵向飞行的稳定性。操纵面的舵角安装位置预留了标准的安装孔位，后续加装舵机的时候不需要额外在翼面上开孔，直接利用预留的结构位就能完成传动机构的装配。

从外形尺寸和安装边界来看，整机的翼展控制在适合单人携带的范围内，机翼展弦比兼顾了低速升力和结构强度，机翼的最大厚度位置在弦长的三分之一处，既保证了翼面的结构刚度，也不会因为翼型过厚增加过多的飞行阻力。机身支撑结构的纵向长度经过配平计算，整机的重心位置落在机翼弦长的30%左右的位置，不需要额外增加配重就能达到纵向静稳定的要求。动力安装位的尺寸适配常用的外转子无刷电机，安装孔位符合常规航模电机的安装孔距标准，不需要额外做转接结构就能直接装配。尾翼的展长和弦长经过配平计算，平尾的面积足够提供纵向操纵所需的力矩，垂尾的高度保证了航向飞行的稳定性，在侧风飞行时不会轻易出现偏航发散的情况。整个结构的所有外露边缘都做了圆角过渡，既减少了飞行过程中的气流分离，也能避免装配和搬运过程中尖锐边角造成的划伤。机翼和支撑结构的连接位置做了局部加厚处理，应对飞行过程中的升力载荷，避免翼根位置出现应力集中导致的结构断裂。
