管道内置轴流涵道通风扇结构设计

　　这类涵道式管道风扇主要应用在封闭管路的通风换气、定向气流输送场景，常见于工业设备的散热风道、楼宇通风支管、小型气动输送系统的气流增压段，和外露式轴流风扇不同，它的扇叶完全包裹在筒状壳体内部，不会出现叶尖扰流带来的效率损耗，同时外壳本身可以直接和同管径的管道对接，不需要额外加装防护网或者过渡连接法兰，安装边界完全匹配标准圆管的对接尺寸，两端的止口结构可以直接套入对应公称直径的管道内壁，配合卡箍或者密封胶就能完成固定，不需要额外设计安装支架。

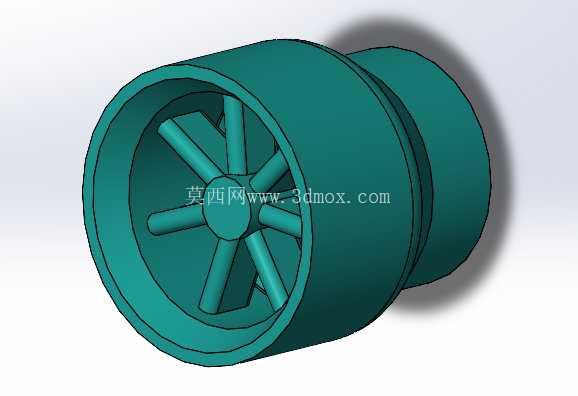

　　从结构设计逻辑来看，整个部件分为外壳、轮毂支撑筋、扇叶三个核心部分，外壳采用两段式变径结构，进风端直径略大于出风端，形成轻微的收敛流道，让气流在进入扇叶做功段前完成预压缩，提升出口风压；支撑筋采用放射状均匀分布在进风侧的壳体内壁，一共8根筋条同时连接外壳和中心轮毂，既保证轮毂的同轴度，避免扇叶转动时出现扫膛问题，又能对进入扇叶的气流做初步整流，减少紊流带来的振动和噪音。扇叶采用等弦长后掠设计，叶根和轮毂做圆弧过渡，避免应力集中，叶尖和外壳内壁的间隙控制在0.5-1mm之间，既保证转动时不会剐蹭壳体，又能减少叶尖间隙的气流回流损失。

　　在实际选型匹配时，需要注意壳体的外径尺寸要和对接管道的内径保持一致，支撑筋的厚度不能过厚，否则会增加进风阻力，轮毂直径和外壳直径的比例控制在0.25-0.3之间，这个比例区间下，扇叶的有效做功面积最大，同时不会因为轮毂过小导致电机安装空间不足。这类结构的风扇在建模时需要重点关注几个配合边界：一是两端对接止口的同轴度，必须控制在0.1mm以内，否则对接管道后会出现整体偏斜，影响气流顺畅度；二是扇叶的安装角度，要根据设计风压和风量要求调整叶根和叶尖的安装角差，保证整个叶展方向的气流攻角都在合理区间，避免局部出现气流分离；三是支撑筋的排布角度，要和扇叶的叶片数量错开，避免筋条和叶片通过频率重合产生共振。

　　和普通的管道排气扇相比，这种涵道结构的风扇因为流道更顺滑，没有外露的突出结构，气流在壳体内的流动损失更小，相同功率下风压可以提升15%-20%，同时因为扇叶完全包裹在壳体内部，运行时的安全性更高，不会出现异物触碰扇叶的风险，适合用在人员容易接触到的通风管路位置。在做结构强度校核时，要重点验证支撑筋和轮毂连接位置的应力，因为扇叶转动时的扭矩和振动都会通过轮毂传递到支撑筋上，筋条和壳体、轮毂的连接位置都要做圆角过渡，避免应力集中导致长期运行后出现疲劳断裂；外壳的壁厚要根据管径大小调整，一般小直径型号壁厚取2-3mm就能满足刚度要求，不会因为气流压力出现壳体变形。另外，这种结构的风扇因为整体呈圆筒状，安装时可以直接嵌入管道中间，不需要额外占用外部空间，对于安装空间受限的紧凑型设备散热风道来说，适配性比带安装框的普通轴流风扇更好，在小型新风系统、设备机柜散热、工业电子柜通风等场景都有广泛应用。建模过程中还要注意流道内壁的光滑度处理，所有内壁的拼接位置都要做顺滑过渡，不能有台阶或者凸起，避免产生额外的风阻，扇叶的曲面要保证连续性，避免出现曲面褶皱导致气流在叶表出现分离，影响整体气动效率。
