铰接式转向连杆接头结构设计

在行走机械的转向操纵回路、工业设备的连杆控制机构中，这类铰接式转向接头是承担载荷传递同时补偿角度偏差的核心连接件，区别于刚性固定的连接结构，它需要在持续受拉的工况下，允许两端连杆存在一定范围的相对角位移，避免杆件因安装误差、工作形变产生卡滞甚至断裂。

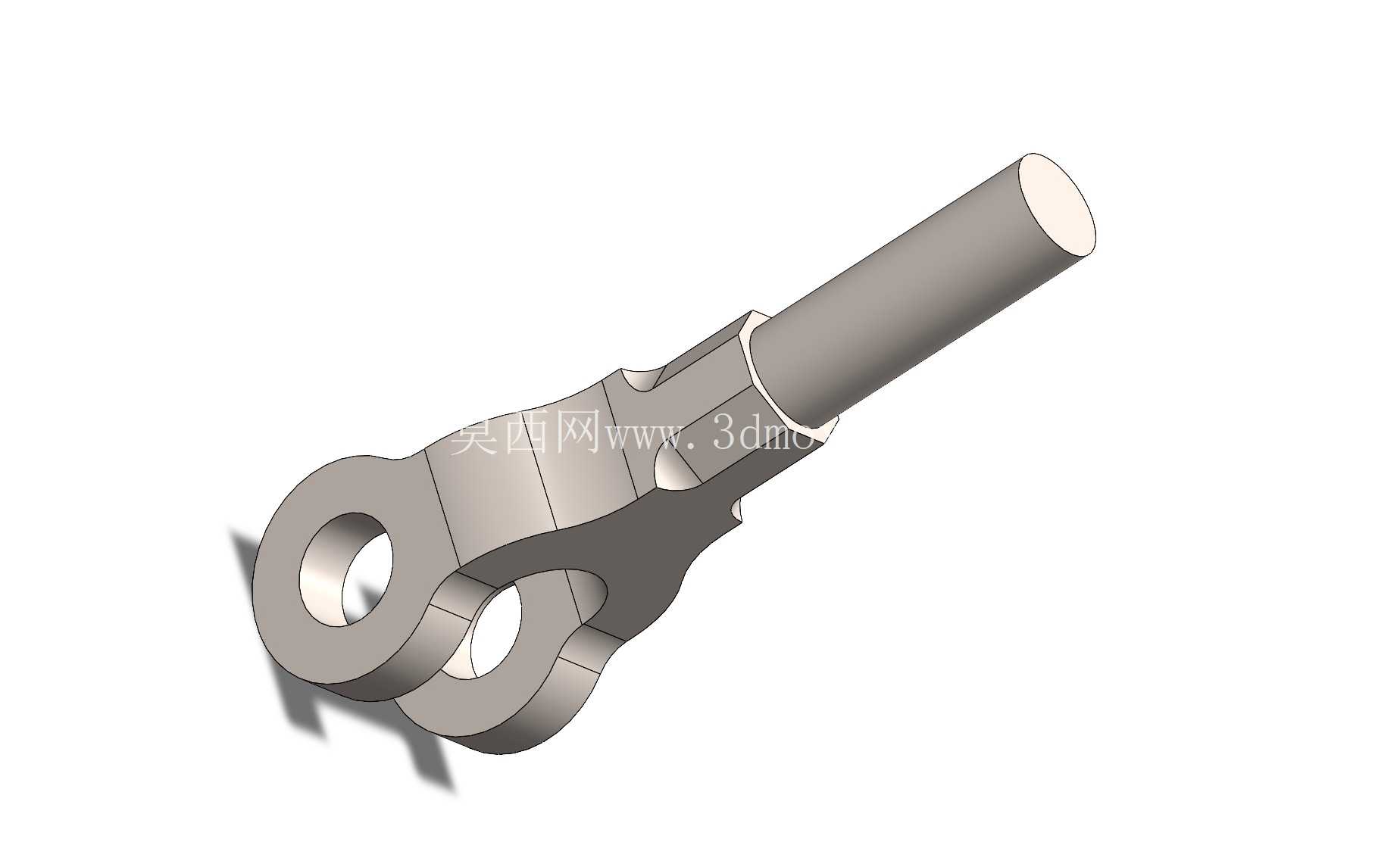

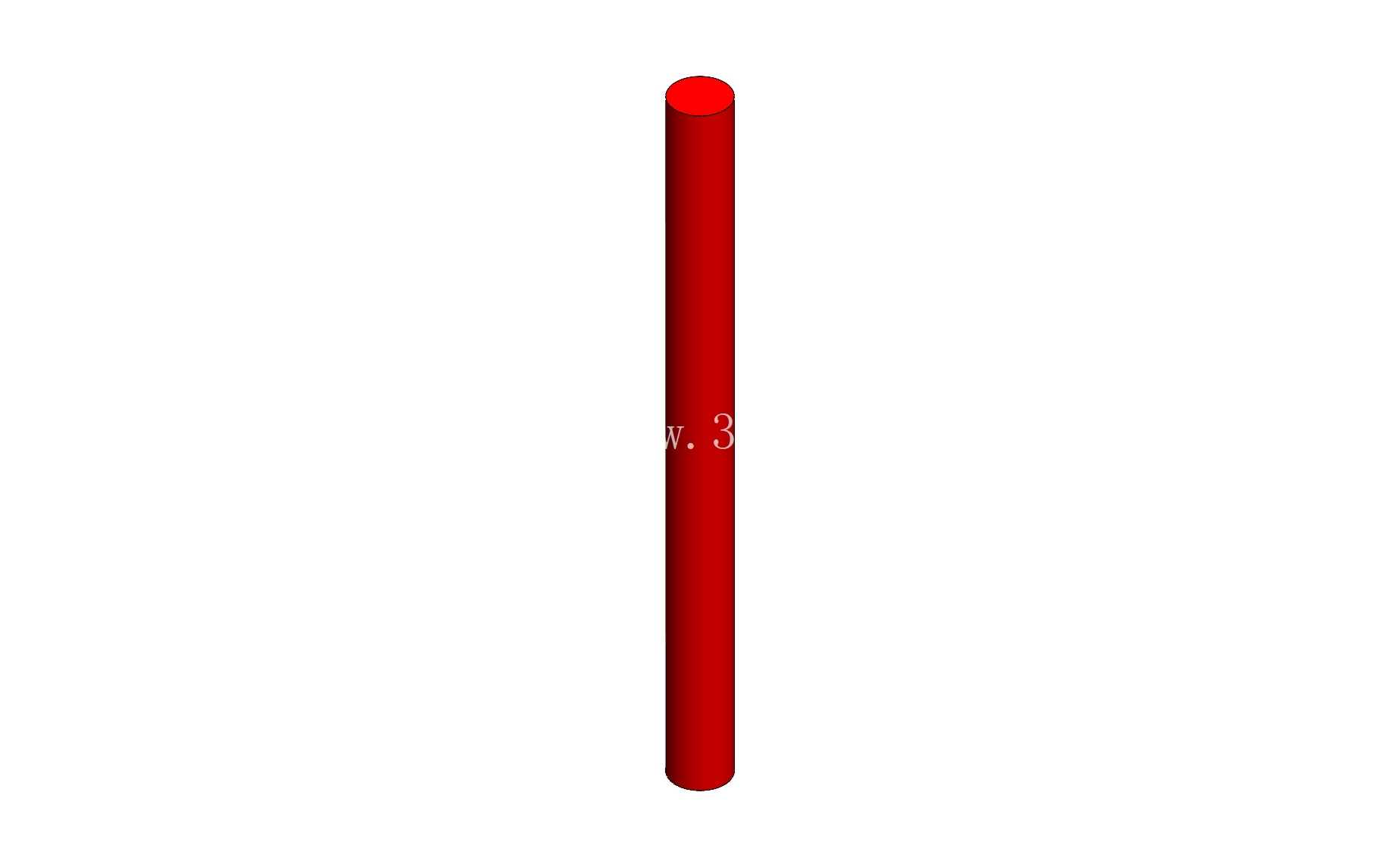

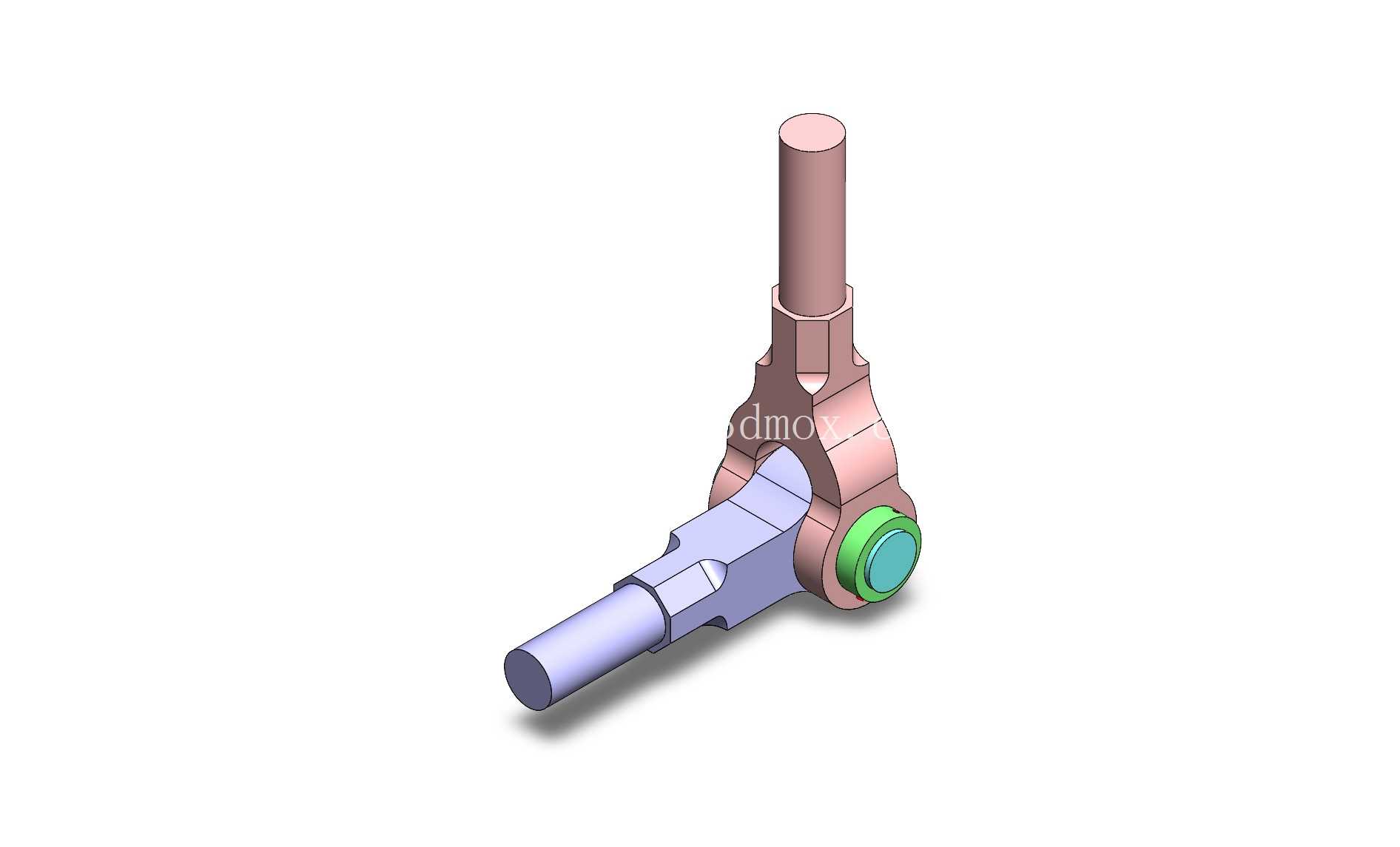

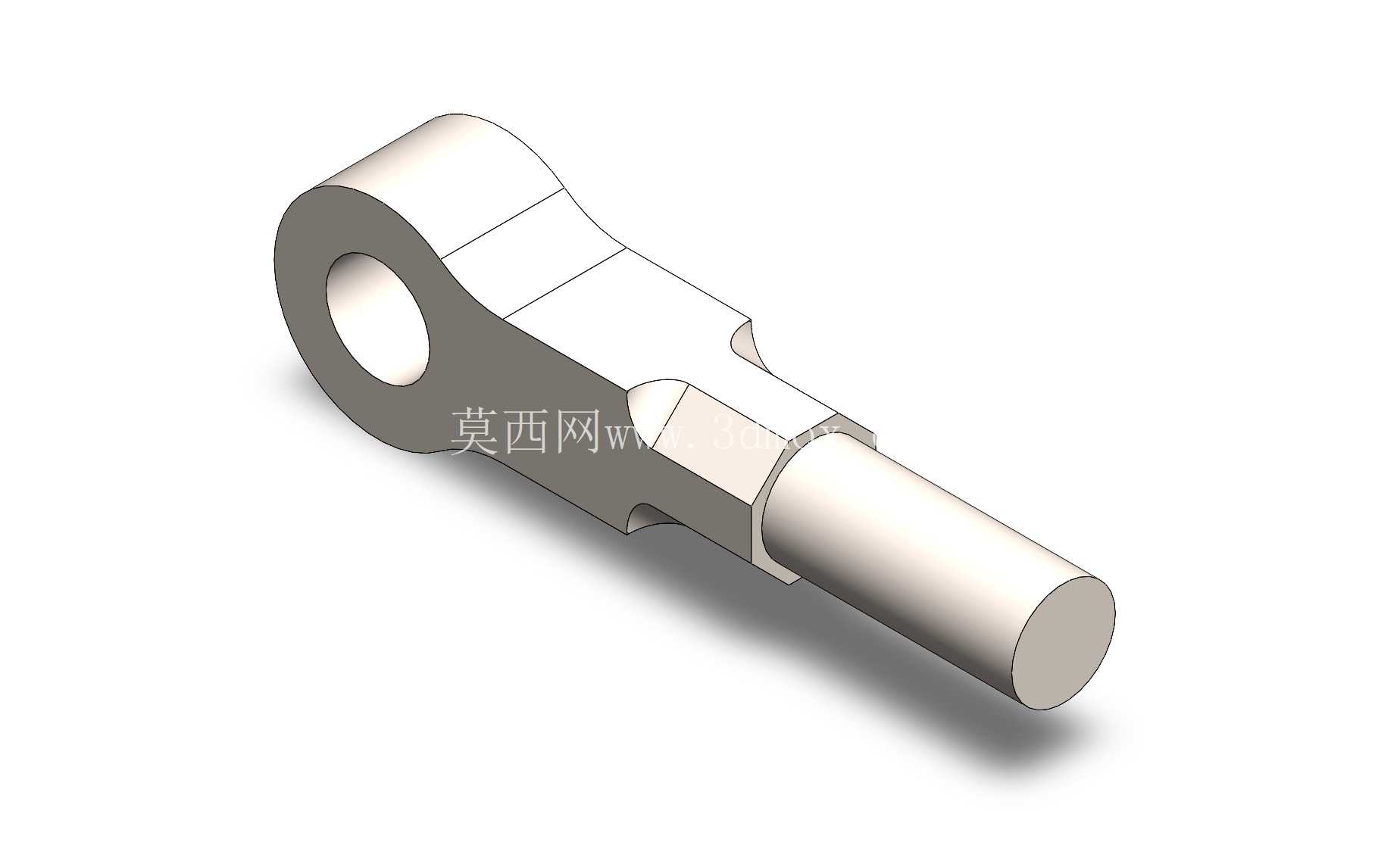

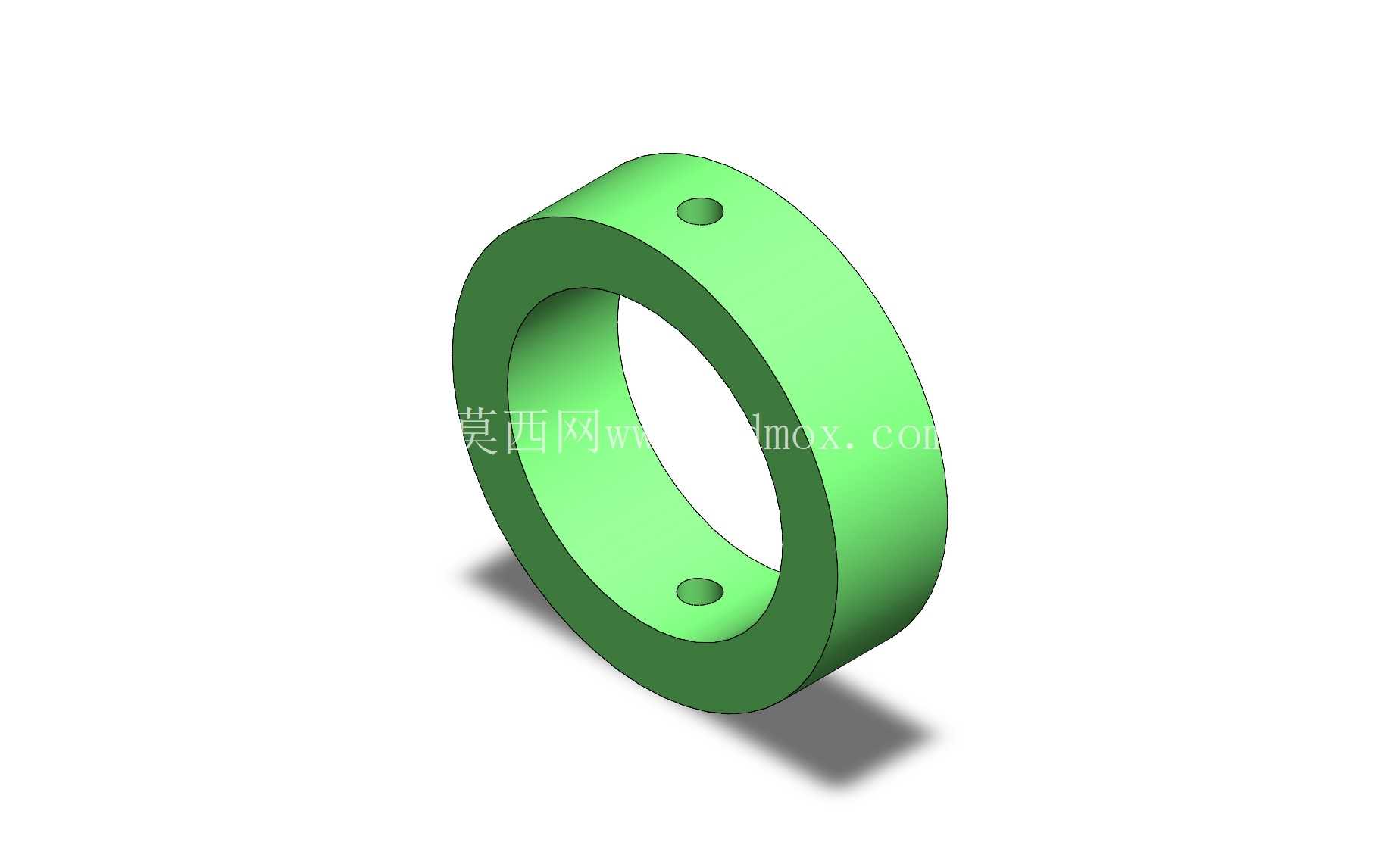

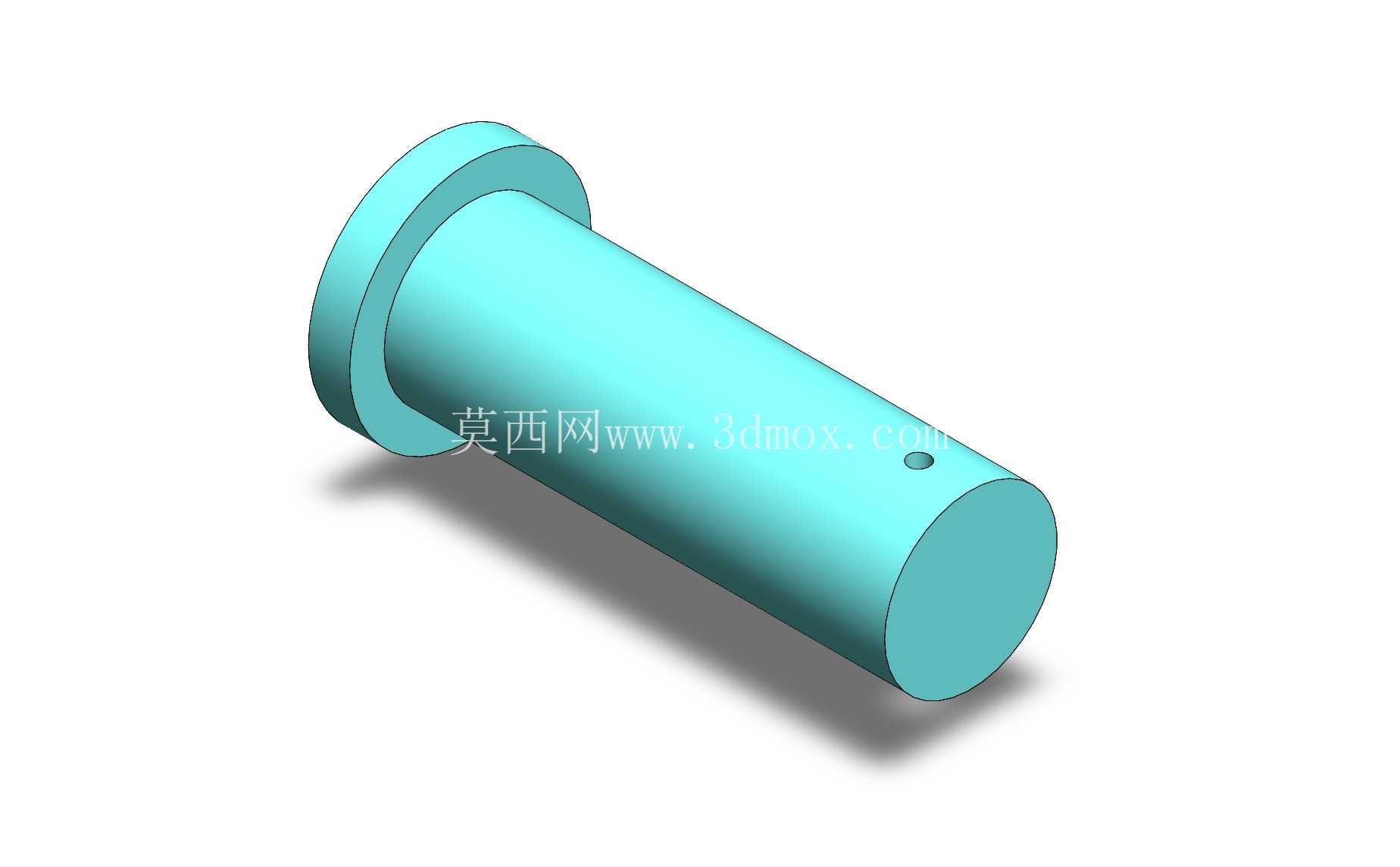

从实际使用场景来看，这类部件常见于非道路车辆的转向拉杆系统、小型通航设备的操纵连杆、工业自动化设备的联动摆臂机构中，工作时主要承受交变的拉伸载荷，部分工况下会伴随小幅的径向冲击，因此结构设计上必须兼顾连接强度与转动灵活性。整个组件拆分来看，眼端作为接头的单侧连接基体，加工有同轴的销孔，用于和叉形端形成配合；叉形末端开有对称的同轴孔位，跨接在眼端外侧，通过转向节销穿入两者对齐的孔内形成枢轴结构，这个枢轴是整个接头实现角向摆动的核心，销与孔的配合精度直接决定了接头的转动阻尼与旷量，配合过紧会导致转向卡滞，过松则会出现回程间隙，影响操纵精度。套环作为轴向限位零件，压装在转向节销的端部环槽内，工作时抵住叉形端的外侧端面，限制销的轴向窜动，避免销轴在长期振动工况下脱出；锥形销则是套环的锁止零件，穿入套环与销体的径向孔内，通过锥面的自锁特性防止套环松脱，相比普通圆柱销，锥形销在受振动载荷时不容易出现退销问题，更适合这类频繁摆动的运动副。

设计过程中首先要确定的是两端连接杆的直径匹配，这直接决定了接头的载荷上限，杆部与基体的过渡位置采用大圆角过渡，避免应力集中，因为交变载荷下应力集中位置是疲劳断裂的高发区，很多早期失效的接头都是因为过渡圆角过小，在长期摆动中出现裂纹。枢轴的直径需要根据额定拉伸载荷计算剪切强度，双剪切面的结构相比单剪切面能承载更大的载荷，这也是这类接头普遍采用叉-眼跨接结构的原因，两个剪切面共同承担载荷，安全系数更高。转动副的间隙设计需要结合使用场景调整，用于精密操纵连杆的接头间隙要控制在极小范围，减少操纵空行程；用于重载工程机械的接头则需要预留稍大间隙，容纳泥沙、磨损带来的尺寸变化，避免卡滞。

安装边界上，这类接头的两端杆部通常加工有外螺纹，通过锁紧螺母与对应连杆连接，安装时需要保证两端杆的同轴度偏差在允许的角位移范围内，避免初始安装就给枢轴带来附加弯矩。角位移的允许范围由叉形端的开口宽度与眼端的厚度决定，开口越宽、眼端厚度越小，允许的摆动角度越大，但相应的剪切面接触长度会减小，承载能力会下降，设计时需要在摆动角度与承载能力之间做平衡。销孔的位置精度是加工中的关键控制点，两侧叉耳的孔同轴度误差必须控制在公差范围内，否则穿销后会出现转动卡滞，加速衬套或者销面的磨损。部分工况下会在销与孔之间增加耐磨衬套，衬套采用自润滑材料，减少日常维护的润滑需求，同时磨损后只需要更换衬套即可，不需要更换整个接头基体，降低维护成本。

从结构可靠性角度，这类接头的失效形式主要有几种：一是枢轴的剪切断裂，通常是过载或者长期疲劳导致；二是转动副的过度磨损，导致旷量过大，操纵精度下降；三是锁止零件失效，导致销轴脱出。因此在建模过程中，各个配合面的公差标注、圆角处理、锁止结构的细节都需要准确还原，不能简化掉关键的限位、锁止特征，否则后续做有限元分析或者运动仿真时，会出现与实际工况不符的结果。比如套环与销槽的配合深度，直接决定了轴向限位的可靠性，如果建模时忽略了槽的深度，做振动仿真时就无法模拟出套环脱出的失效模式；锥形销的锥度如果没有准确还原，也无法体现其自锁特性。

这类铰接接头看似结构简单，但每个尺寸的确定都需要结合实际载荷、摆动角度、安装空间综合考量，杆部的长度需要匹配整个连杆系统的行程，接头的整体外径不能超过安装位置的空间边界，避免摆动时与周边零部件发生干涉。在做三维建模时，除了还原各个零件的实体结构，还需要准确搭建装配关系，保证转动副的运动范围符合设计要求，能够模拟出实际工作中的角位移状态，为后续的结构校核、运动仿真提供准确的模型基础。
