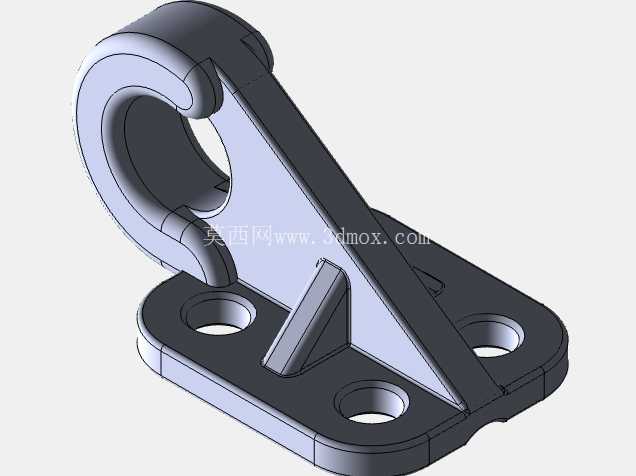

带加强筋U形铰接安装固定支座

　　在自动化生产线的线性执行器末端、液压气动系统的缸杆铰接端、工装夹具的快换连接部位，这类U形夹安装支架是承担铰接载荷、实现部件间枢转连接的核心受力构件，日常选型中经常遇到普通平板支架铰接处应力集中、安装后晃动量超差、侧向载荷下底座变形的问题，这款带三角加强筋的U形支座就是针对这类工况做的结构优化设计。从实际安装边界来看，底座采用带圆角的矩形平板结构，四个安装孔呈对称分布，孔位做了沉头锪平处理，适配内六角圆柱头螺钉的安装要求，安装时不需要额外加工沉孔就能保证螺钉头完全沉入板面，不会出现螺钉头突出干涉铰接部件转动的问题，底座的安装孔间距按照常用的气动执行器安装孔距系列做了适配，能直接替换同规格的标准铰接支座，不需要重新加工设备上的安装螺纹孔，降低现场改造的工作量。

　　U形夹环部分做了开口销槽设计，夹环的内孔尺寸适配常用的圆柱销、带孔销，销槽的宽度和深度按照标准开口销的尺寸预留，穿入销轴后可以直接插入开口销完成轴向锁定，不需要额外加工销轴的限位结构，现场装配效率能提升不少，夹环的圆弧过渡处做了大圆角处理，避免应力集中在夹环与立板的连接位置，在承受反复的枢转载荷时，不会出现圆角处萌生疲劳裂纹的问题。立板与底座之间的三角加强筋是整个结构的核心受力优化点，很多同类型的简易U形支架为了加工方便省略了加强筋，在承受侧向载荷或者垂直于立板方向的倾覆力矩时，立板与底座的焊接位置或者一体成型的转角处很容易出现变形，甚至断裂，这款支架的加强筋从底座板面一直延伸到U形夹环的下方，把立板承受的载荷直接分散到底座的整个安装平面上，在额定载荷下，立板的侧向变形量能控制在0.1mm以内，完全满足自动化设备高速往复运动时的刚度要求，不会因为支架变形导致执行器的运动轨迹出现偏差。

　　从应用场景来看，这款支架除了用在常规的线性执行器缸端固定，还可以用在设备安全门的铰接支撑、输送线挡停机构的枢转座、工装夹具的快速夹紧臂连接位置，在液压系统中可以作为小吨位油缸的杆端固定座，承受油缸伸缩时的交变载荷，在气动系统中适配常见的笔形气缸、薄型气缸的铰接安装，不需要额外定制连接块。设计过程中对整个结构的壁厚做了等强度优化，底座的壁厚、立板的壁厚、加强筋的壁厚按照受力大小做了差异化设计，受力大的夹环根部、加强筋连接位置适当增加壁厚，受力较小的底座边缘位置做了减薄处理，在保证整体强度刚度的前提下尽可能降低零件重量，不管是采用铸造工艺一体成型还是采用板材焊接后加工，都能控制加工成本，不会出现材料冗余的问题。

　　安装时需要注意，四个安装螺钉需要按照对角线顺序逐步拧紧，避免底座因为拧紧力矩不均匀出现翘曲，导致夹环的内孔轴线出现偏斜，加剧销轴的磨损，销轴装配前需要涂抹润滑脂，降低枢转时的摩擦阻力，延长零件的使用寿命，夹环开口处的销槽需要对准开口销的穿入方向，避免开口销安装后与周边运动部件出现干涉。
