90度双方法兰连接流体输送弯头

在工业流体输送系统的管路布局中，经常会遇到需要垂直转向的管路节点，这类节点如果采用焊接弯头搭配平焊法兰的组合方案，不仅现场焊接工作量大，还容易因焊接变形导致法兰密封面平行度超差，埋下介质泄漏的隐患。这款双方法兰结构的90度弯头，就是针对这类场景做的集成化设计，把弯头本体和两端连接法兰做成一体式结构，省去了现场焊接弯头与法兰的工序，从根源上避免了焊接应力带来的密封面变形问题。

从实际应用场景来看，这类弯头的适配范围很广，常规工业水系统、低压液压回路、HVAC通风管路、汽车排气系统的管路转向节点都能使用，尤其是在管路排布紧凑、现场没有焊接作业条件的设备内部，这种一体式法兰弯头的安装优势会更明显——不需要现场做焊接防腐处理，只要对准两端法兰的螺栓孔，放上密封垫片拧紧紧固件就能完成安装，后期维护拆卸也很方便，不需要切割管路就能更换密封件或者调整管路走向。

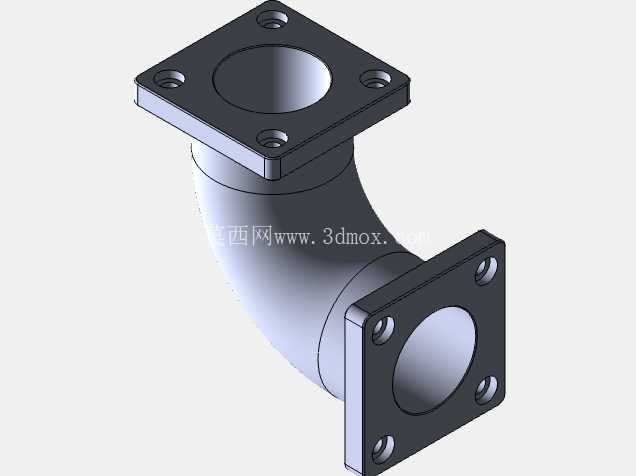

从功能特性上看，弯头的流道做了圆弧过渡设计，转弯处的曲率半径经过优化，既不会因为曲率过小造成流体局部阻力陡增，也不会因为曲率过大占用过多安装空间。两端的方形法兰盘上各设置了4个安装螺栓孔，孔位采用对称分布设计，安装时不需要刻意区分方向，四个螺栓的预紧力可以均匀作用在密封垫片上，避免局部压应力不足导致的泄漏。法兰密封面采用突面结构，适配常用的橡胶垫片、石棉橡胶垫片或者金属缠绕垫片，能覆盖从常压到中低压的管路密封需求。

设计过程中首先要确定的是流道的通径尺寸，通径直接决定了弯头的介质输送能力，流道内壁要做顺滑处理，不能有明显的台阶或者凸起，避免介质流动时产生紊流、增加管路压损。弯头本体的壁厚需要根据额定工作压力做核算，既要保证承压能力满足工况要求，也要避免壁厚过大造成不必要的材料浪费。两端方形法兰的外形尺寸、螺栓孔中心距、螺栓孔直径都要和对应通径的管路法兰标准匹配，保证和市面上常规的法兰管路、法兰阀门能够直接对接，不需要额外做转接件。法兰的厚度要满足螺栓预紧时的刚度要求，避免拧紧螺栓时法兰发生翘曲，导致密封面贴合不严。

安装边界方面，这款弯头的两个法兰端面分别朝向互相垂直的两个方向，安装前需要确认两个对接管路的中心距和弯头的中心距匹配，避免强行对接造成管路附加应力。螺栓安装时要采用对角交叉拧紧的方式，分2-3次逐步拧紧到规定扭矩，不能一次性把单颗螺栓拧死，防止法兰受力不均。安装空间上需要预留出螺栓拧紧的操作空间，法兰外侧至少要留出能放下套筒扳手转动的余量，避免后期安装或者维护时没有操作空间。如果用在液压管路或者有振动的工况下，螺栓可以加装防松垫圈，避免长期振动导致螺栓松动、介质泄漏。

和常见的圆法兰弯头不同，这款采用方形法兰的设计在一些轻量化设备上更有优势，方形法兰的结构更紧凑，在相同通径下占用的外形空间更小，四个角的螺栓孔布置更方便安装时对位，尤其是在设备内部管路贴近安装面板的场景下，方形法兰的侧边可以贴紧安装面做辅助定位，安装时更容易保证管路的位置精度。弯头的转弯段采用等曲率圆弧过渡，介质在转弯时的流向变化更平缓，相比直角弯头能减少30%以上的局部阻力损失，降低输送泵的工作负载，长期运行的能耗更低。

在汽车排气系统的应用中，这类弯头可以直接连接排气歧管出口和后续的消音器管路，一体式结构不需要焊接，能避免排气系统长期受高温振动影响出现焊缝开裂的问题，法兰连接处的密封性能也更稳定，减少尾气泄漏的风险。在HVAC通风系统中，光滑的内壁可以减少风阻，降低通风机的运行噪音，方形法兰和通风管道的法兰对接也更方便，安装效率比焊接弯头高很多。在低压液压系统中，弯头的一体式结构能承受液压回路的压力脉动，不会像焊接结构那样在焊缝位置出现疲劳开裂，使用寿命更长。
