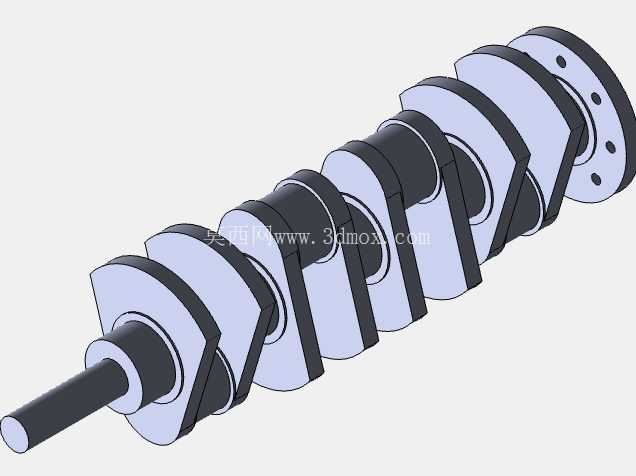

直列四缸内燃机曲柄连杆机构曲轴结构

在车用内燃机的动力传递链路里，曲轴是承接活塞往复运动、输出旋转扭矩的核心承载部件，这套直列四缸机型的曲轴结构，完全围绕四冲程发动机的做功间隔特性做匹配设计，能覆盖1.3L到2.0L排量区间的自然吸气机型装配需求，适配前置前驱横置动力布局的乘用车动力舱安装边界。从实际工况出发，曲轴的主轴颈与连杆轴颈的相位角严格按照180度间隔排布，一四缸、二三缸的连杆轴颈处于同一回转平面，刚好匹配四冲程发动机每180度曲轴转角完成一个气缸做功的点火顺序，保证四个气缸的做功脉冲均匀叠加，避免动力输出出现过大的扭矩波动，减少曲轴自身承受的交变冲击载荷。

设计阶段首先要平衡的是回转件的动平衡特性，每段曲柄臂都做了偏心配重结构，配重块的轮廓完全避让活塞下行的下止点运动边界，同时不会和缸体下部的加强筋、机油泵驱动齿轮发生运动干涉，配重块的质量分布经过反复迭代，抵消连杆轴颈随曲轴回转时产生的离心惯性力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机运转时的整机振动，提升动力输出的平顺性。主轴颈的直径按照全支撑结构设计，四个气缸对应五道主轴颈支撑，每道主轴颈的宽度匹配轴瓦的安装尺寸，轴颈表面预留了足够的硬化层厚度，满足长时间高转速运转下的耐磨要求，同时轴颈内部设计有贯通的润滑油道，机油从缸体主油道进入主轴颈后，通过斜向油道输送到每一个连杆轴颈，为连杆大头的轴瓦提供持续的压力润滑，避免高负荷下出现干磨烧瓦的故障。

曲轴的动力输出端设计有法兰连接结构，法兰端面的定位销孔、螺栓孔位置严格匹配飞轮总成的安装尺寸，法兰外圆预留了曲轴后油封的配合轴颈，保证动力输出端的密封性能，防止机油泄漏到离合器壳体内；前端的轴颈依次预留了正时齿轮、机油泵驱动链轮、皮带轮的安装键槽与定位台阶，各附件的安装位置不会发生轴向窜动，保证正时传动、附件驱动的传动精度。从安装边界来看，整套曲轴的轴向总长度控制在适配直列四缸缸体的曲轴箱轴向尺寸范围内，回转半径不会超出缸体曲轴箱的内部型腔轮廓，装配时不需要额外修改缸体的内部结构，主轴颈的同轴度公差、连杆轴颈与主轴颈的平行度公差都按照量产内燃机的加工精度要求做了结构预留，能直接对接后续的工艺加工流程。

在实际应用场景中，这类曲轴结构不仅可以用于量产乘用车辆的动力装配，也可作为教学演示模型，直观展示曲柄连杆机构如何将活塞的直线往复运动转换为旋转运动，帮助从业者理解内燃机动力输出的核心原理，结构上的配重设计、油道布局、支撑点排布都符合量产机型的工程设计逻辑，没有冗余的装饰性结构，每一处几何特征都服务于实际工况下的强度、润滑、动平衡需求。
