消防无人机高压水炮流量矫直整流结构

　　在高层消防、复杂地形火情处置场景中，大载重消防无人机搭载的高压水炮，其射流稳定性直接决定灭火药剂的覆盖精度与有效射程，常规无整流结构的高压水炮，流体从泵腔进入炮管时会携带大量泵叶扰动产生的径向湍流，射出后短距离内就会出现射流发散、水柱碎裂的问题，在200公斤级重载消防无人机的作业工况下，这种湍流带来的射程损失甚至能超过30%，同时还会因为射流反作用力的无规则波动，影响无人机的飞行姿态稳定性，增加飞控的修正负荷。

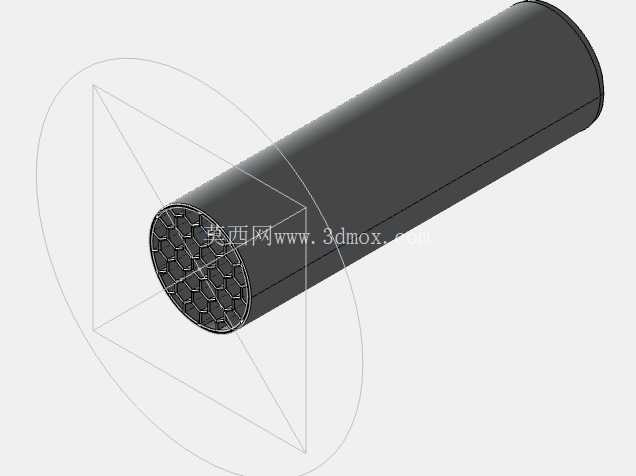

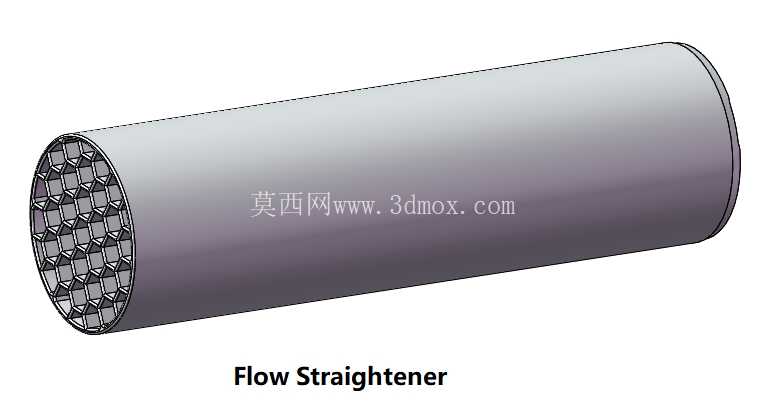

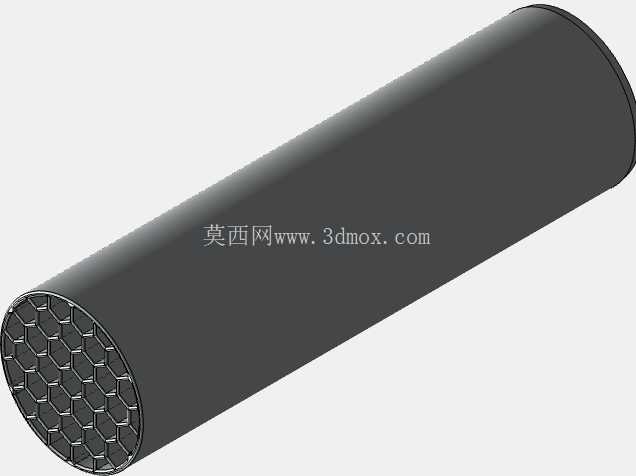

　　这款流量矫直结构正是针对这一工程痛点设计的核心整流部件，整体采用圆柱筒体结构，适配标准圆形高压水炮炮管的安装内径，筒体长度与内径的比值经过流体仿真迭代确定，保证流体在经过整流段后有足够的距离完成层流状态的稳定，不会在流出炮口前再次产生扰流。筒体内部采用正六边形蜂窝状整流格构，单个格室的内切圆尺寸经过多轮仿真验证，既不会因为格室过密带来过大的沿程压力损失，削弱水炮的出口初始动能，也不会因为格室尺寸过大，无法有效切割、梳理径向的湍流涡团。

　　设计过程中重点解决了蜂窝芯与筒体连接的结构可靠性问题，高压水炮工作时内部瞬时压力可达数兆帕，若采用常规的拼接式蜂窝结构，在高频压力脉动的冲击下很容易出现芯体变形、焊缝开裂的问题，因此建模时将蜂窝格构与外筒体作为一体化特征进行参数化构建，所有格室的壁厚保持均匀一致，避免局部应力集中，同时格室的轴向与筒体轴线保持严格平行，保证每一股被分割的流体都能沿轴向平行流出，不会产生额外的流向偏角。从安装边界来看，该整流结构的外圆柱面采用公差配合设计，可直接嵌入炮管的预设安装槽位，两端通过台阶面定位，不需要额外设计复杂的连接结构，适配现有多数200公斤级消防无人机高压水炮的炮管内部空间，不需要对原有炮管结构做大规模改动。

　　在流体功能层面，当高压水流从泵端进入整流段时，蜂窝格壁会首先打散大尺度的径向湍流涡，将大涡切割为多个小尺度的流动单元，每个小单元在独立的格室内沿轴向流动的过程中，径向的速度分量会被格壁约束耗散，最终在流出整流段时，整个截面上的流体轴向速度分布均匀度可提升至90%以上，有效降低射流出口的湍流度，不仅能将水炮的有效直射射程提升20%以上，还能让射流的核心段长度明显增加，减少水柱在空中的碎裂发散，让灭火介质能够更精准地投射到火点位置。同时，稳定的轴向射流会让炮口的反作用力保持沿轴线方向的稳定输出，不会出现无规则的侧向分力波动，能有效降低消防无人机作业时的姿态扰动，提升大载重悬停作业的安全性。建模过程中对蜂窝结构的特征树做了轻量化处理，所有格室的阵列采用参数化关联，调整格室尺寸、筒体长度、壁厚参数时可以快速完成整体结构的更新，方便后续针对不同流量等级、不同口径的水炮做衍生设计，结构的壁厚设计也兼顾了3D打印、精密铸造等多种加工工艺的成型要求，不会出现薄壁打印翘曲、铸造浇不足的工艺问题。
