高精度双杆专用气动执行元件结构

在精密装配、微型操作机械臂、光学对准平台这类对动作同步性、抗偏载能力有严苛要求的工位上，普通单杆气缸往往会因为活塞杆受侧向弯矩出现爬行、密封件偏磨、定位精度漂移的问题，这款双杆结构的气动执行件，正是针对这类痛点做的定向结构优化。从实际落地场景看，它常被布置在电子元件贴装的取放工位、微型医疗设备的微调进给轴、实验室精密检测设备的推拉动作端，还有光学系统里的镜片对位微调机构，这些场景普遍要求执行元件输出力平稳、双点动作完全同步，不能出现单侧卡顿导致的工位偏移。

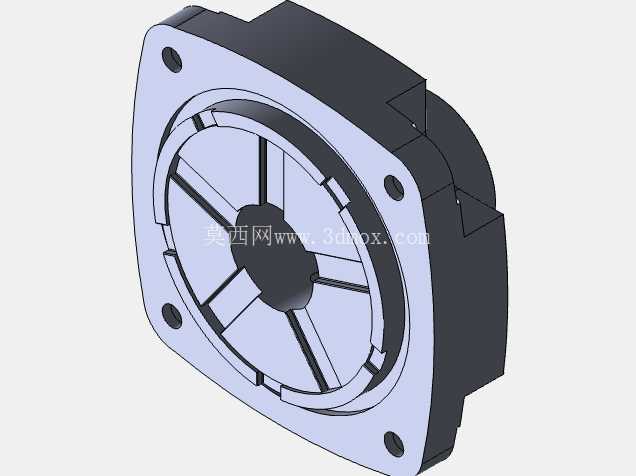

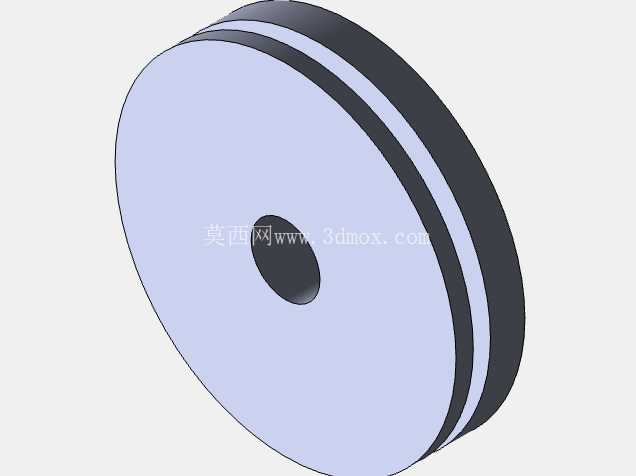

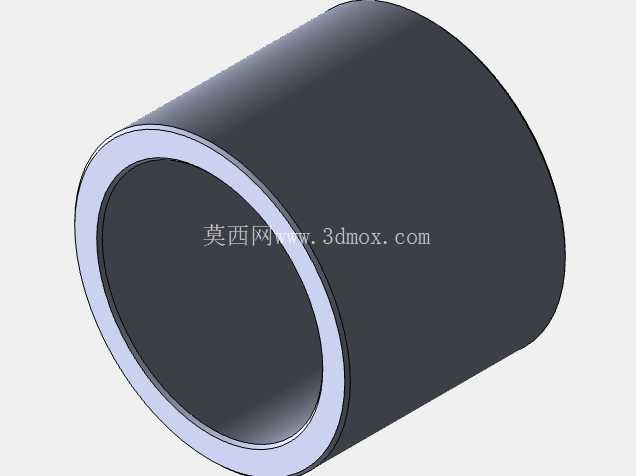

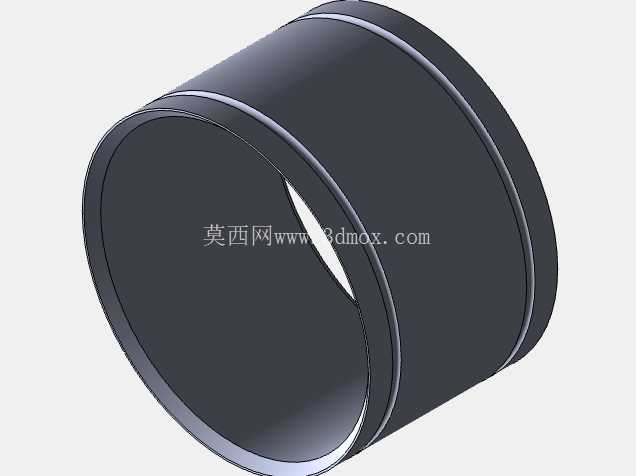

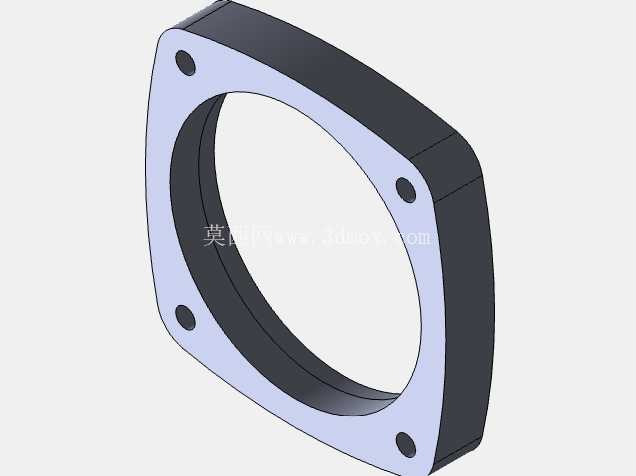

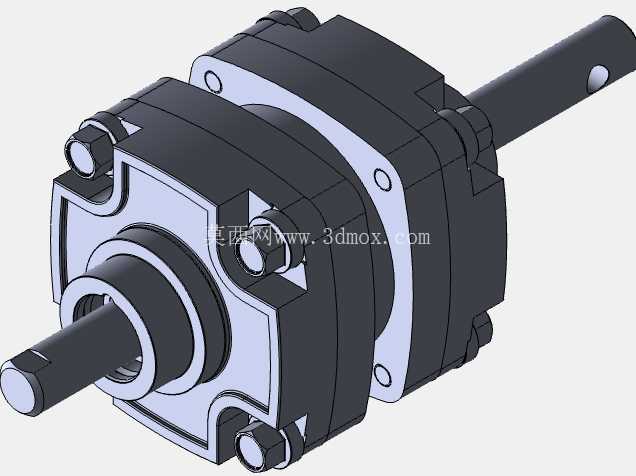

从结构设计逻辑来看，这款气缸采用对称式双活塞杆布局，两根活塞杆平行布置在缸体两端，从根源上抵消了单杆气缸伸出时活塞单侧受力带来的偏转力矩，缸体本身采用方形封闭框架结构，相比圆形缸体，安装时可以直接靠基准面贴紧安装板，不需要额外做同轴度找正，安装面的平面度公差控制在0.01毫米每100毫米范围，能保证缸体固定后不会因为安装面翘曲导致活塞杆卡滞。活塞与缸筒的密封采用三层复合结构，活塞环用低摩擦聚氨酯材质，杆密封搭配防尘刮环，能在车间多尘的环境下阻挡细小金属屑、粉尘进入缸筒内部，避免活塞杆表面被划伤导致的漏气问题，密封件的耐温范围覆盖常规工业车间的环境温度，不需要额外做隔热或者伴热处理就能稳定运行。

尺寸边界上，这款气缸的缸径为80毫米，单根活塞杆直径20毫米，标准行程32毫米，完全伸出时总长度96毫米，缩回后总长度64毫米，缸体本身的宽度和高度尺寸紧凑，不会在设备内部占用过多安装空间，安装连接采用M5×0.8的标准气口，和常规气动管路的快插接头完全兼容，不需要单独定制转接接头。双杆的平行度公差控制在0.01毫米每100毫米行程范围内，横向摆动量小于0.02毫米，角度偏差控制在0.1度以内，重复定位精度可以达到±0.05毫米，完全能满足精密工位的动作精度要求。

动力特性方面，这款气缸的工作压力覆盖1.5bar到10bar的常规气动系统压力范围，测试耐压可以达到15bar，双向活塞面积完全相等，所以伸出和缩回的输出力、运动速度完全一致，不会出现单杆气缸因为有杆腔和无杆腔面积差导致的伸出慢缩回快的问题，运行时的峰值加速度可以达到50m/s²，响应时间在15ms左右，配合聚氨酯缓冲垫，能在行程末端吸收冲击，避免硬碰撞带来的定位偏移和零件损伤。活塞杆表面做了硬质氧化处理，硬度达到25微米层厚150HB，表面粗糙度控制在Ra≤0.1微米，长期往复运行不会出现表面磨损拉毛的问题，缸体主框架采用铝合金材质做表面阳极氧化，重量仅0.85kg，在移动工位上使用时不会给驱动轴带来额外的负载负担。

在实际选型适配时，需要注意这款气缸的安装基准面为缸体的方形侧面，安装时要保证安装板的对应平面平面度不低于0.02毫米，避免锁紧安装螺丝时缸体发生形变导致活塞杆卡滞；气路连接时要在进气端加装5微米精度的空气过滤器，避免压缩空气里的杂质进入缸筒损伤密封件；如果用于高速往复工位，需要在气路搭配排气节流阀调节运行速度，避免速度过快导致的末端冲击过大，影响重复定位精度。相比普通导杆气缸，这款双杆气缸的结构更紧凑，没有额外的导杆衬套结构，整体厚度更小，适合安装空间局促、同时对抗偏载能力有要求的精密工位，在汽车行业的精密测试治具、切割设备的对位机构、电子测试设备的进给工位上都能稳定适配，不需要额外增加导向附件就能承受一定的侧向负载，能简化设备的整体结构设计，减少额外导向零件的加工和装配成本。
