奥尔德姆十字滑块式联轴器结构设计

做传动结构设计快十二年，经手的联轴器选型和改型没有一百也有八十，奥尔德姆这类十字滑块结构的联轴器，在中小扭矩、允许一定径向偏移的传动场景里，实用性其实比很多新手工程师想象的要高。很多刚入行的设计师一提到轴连接就先想膜片联轴器或者梅花联轴器，却忽略了十字滑块结构在安装公差适配、成本控制、维护便捷性上的优势。

先从实际应用场景说，这类联轴器最常出现在输送线的动力端、小型机床的进给传动组、包装设备的辊筒驱动单元，还有一些轻工机械的动力传输工位上——这些场景有个共同特点：主动轴和从动轴的安装对中很难做到极高精度，往往存在0.5mm到2mm不等的径向偏移，同时传动扭矩不算特别大，转速通常在1500rpm以内，这时候用刚性联轴器很容易憋坏轴承，用弹性联轴器又会因为长期偏移导致弹性件快速疲劳失效，奥尔德姆结构刚好能补上这个缺口。

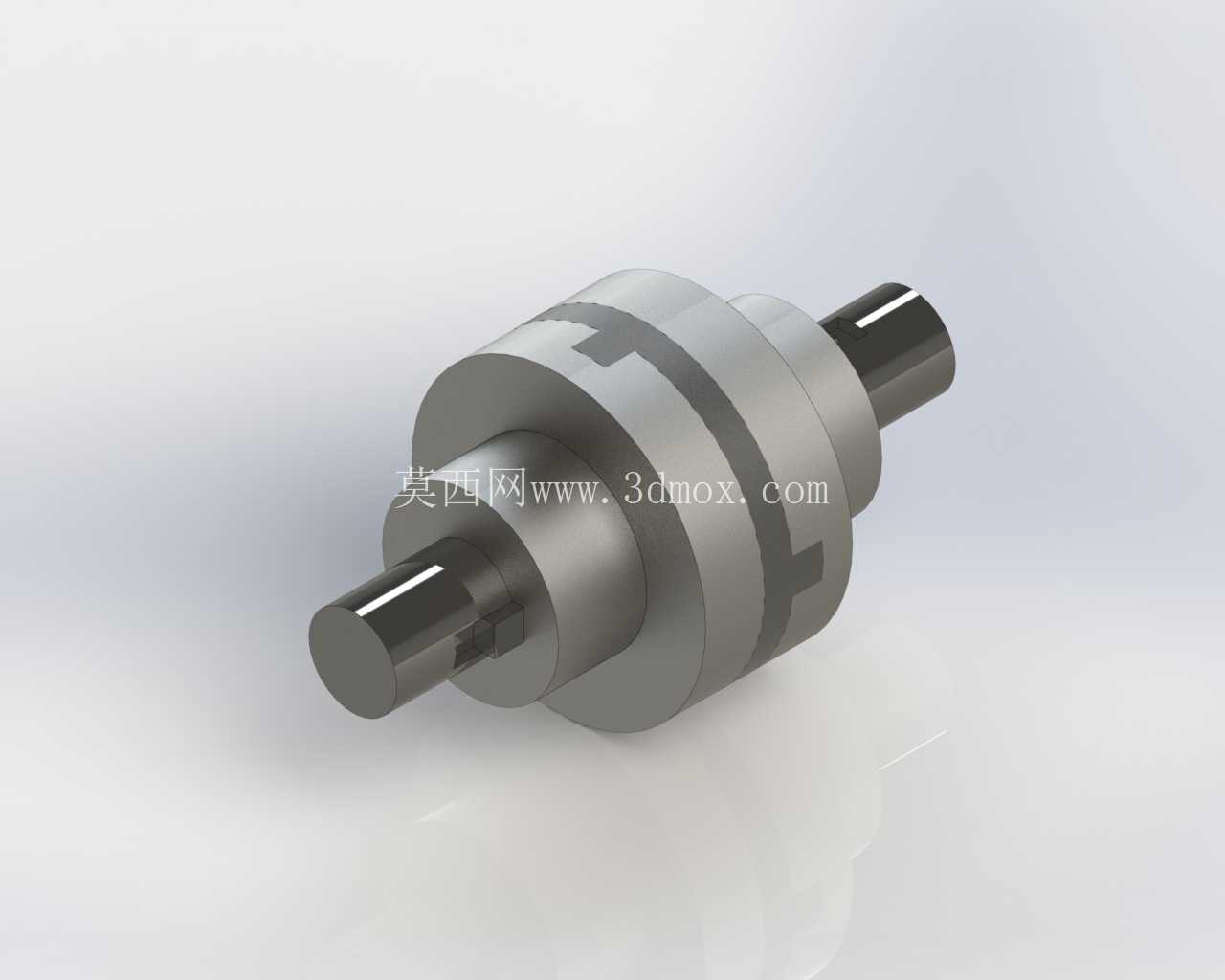

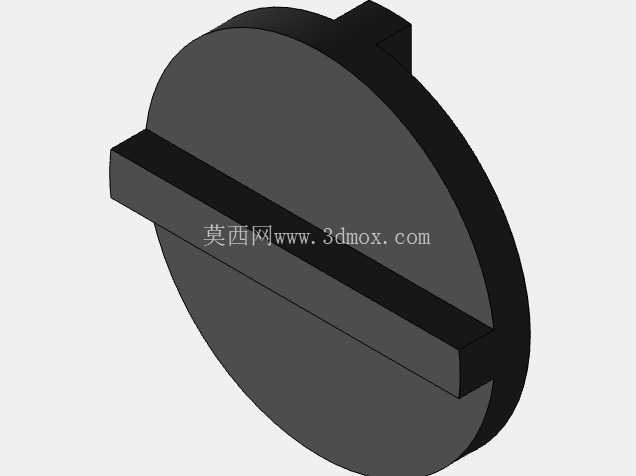

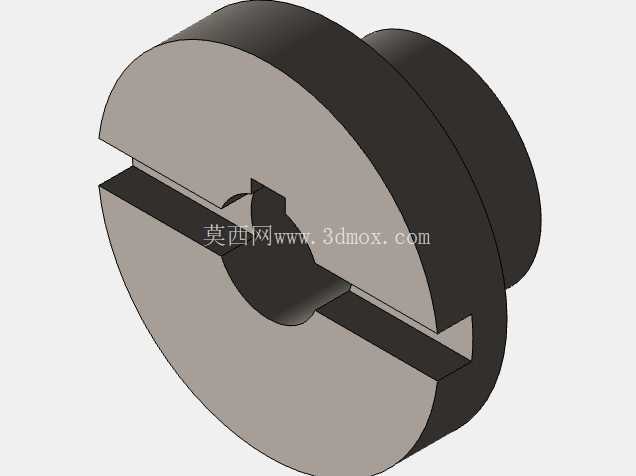

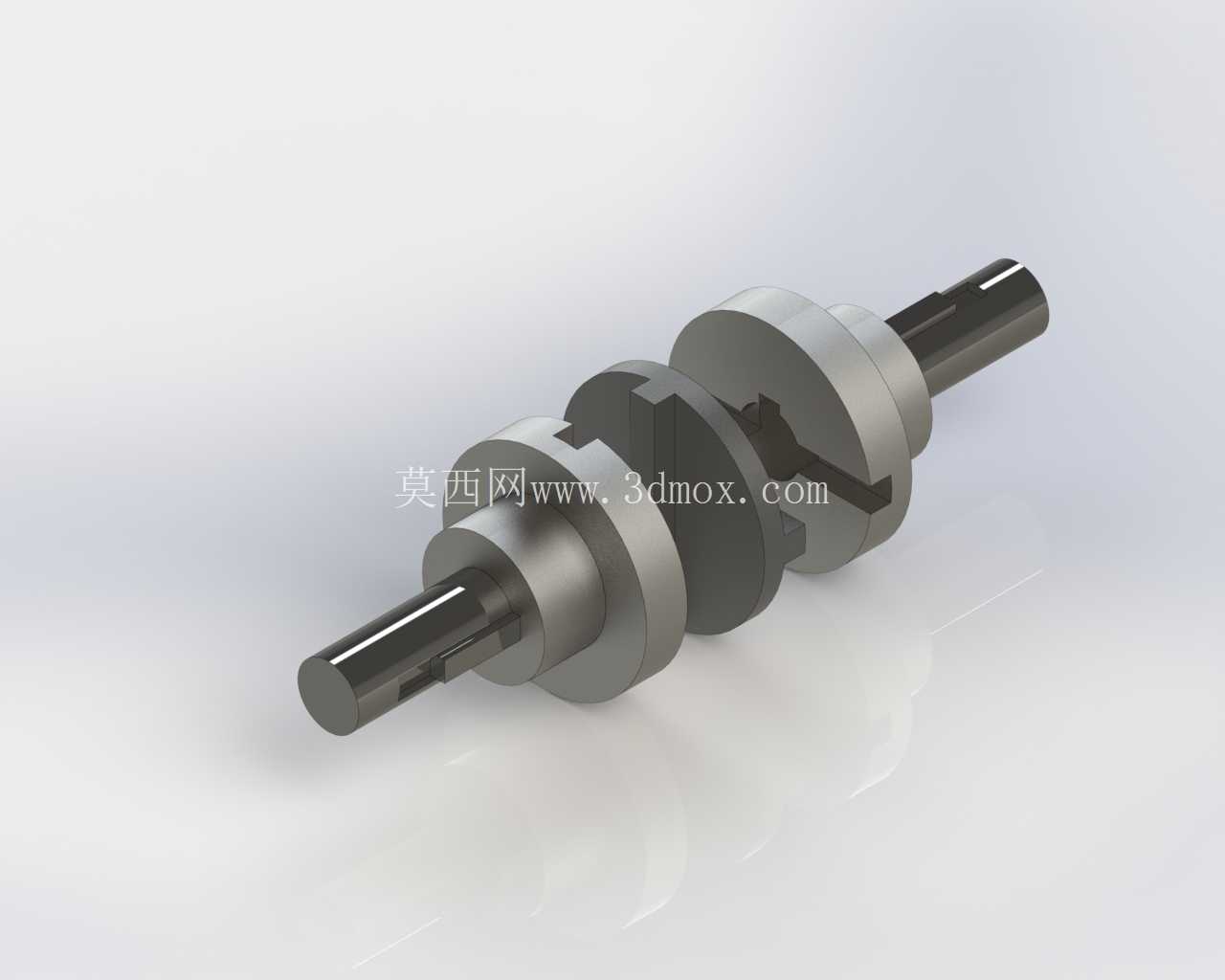

从功能特性上看，这个结构的核心是中间的十字滑块，两个端面分别开有互相垂直的凸槽，和两端轴套上的凹槽嵌合，运转时滑块可以在两个垂直方向上做微小滑动，以此补偿两轴之间的径向偏移，同时也能消化少量的角向偏差。和其他挠性联轴器比，它没有橡胶、聚氨酯这类易老化的弹性元件，只要做好滑块和槽面的润滑，在常温、无强腐蚀的工况下，使用寿命能比梅花联轴器长两到三倍；而且它的扭转刚性比弹性联轴器好，传动过程中不会有明显的滞后角，对于一些需要准确定位的进给工位，这点优势很关键。

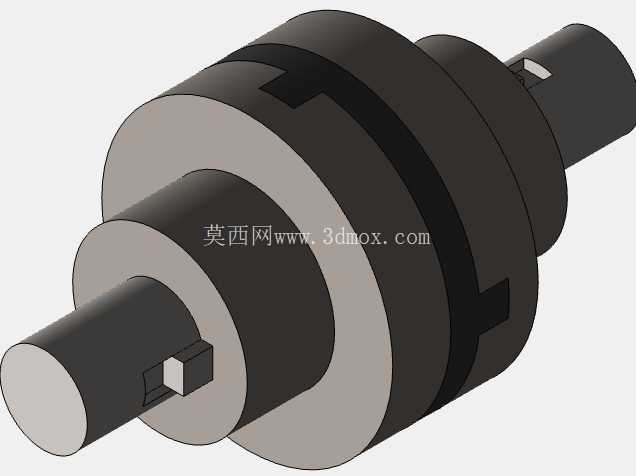

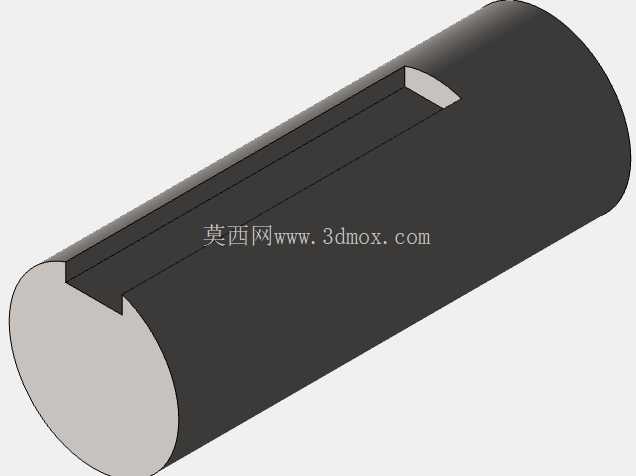

做这个结构的三维建模时，首先要卡准安装边界：两端轴孔的公差要选H7级，和常用的电机输出轴、减速器输入轴配合，键槽的尺寸严格按照GB/T 1095的标准来，避免现场安装时键配不上。中间滑块的厚度要比两端轴套的凹槽深度总和小0.2mm到0.3mm，给滑动留出足够的间隙，不能顶死；滑块和槽的配合面要留0.1mm左右的间隙，既不能太松导致运转时晃动冲击，也不能太紧导致滑动卡滞，补偿偏移的功能失效。两端轴套的外圆尺寸要比安装位置的轴承内圈、密封件内径小至少2mm，避免安装时和周边零件发生干涉；轴套的总长度要控制在轴伸长度的1.2倍以内，太长会增加悬臂负载，影响轴的支撑稳定性。

设计思路上，要先根据传动扭矩算基础尺寸：比如传递10N·m扭矩的时候，滑块的外径选32mm，凸槽的宽度做8mm就足够，槽深4mm，这个尺寸下滑块的接触压应力能控制在20MPa以内，用45号钢做调质处理就能满足强度要求，不需要用太好的材料。如果是用在有轻微腐蚀的工况，比如食品输送线，可以把滑块换成尼龙材质，既能降低噪音，还能省去润滑的步骤，只是要把尺寸放大15%左右，补偿尼龙材料强度低的问题。

实际选型安装的时候还要注意，这种联轴器不适合用在转速超过3000rpm的场合，因为滑块的滑动摩擦在高转速下会快速发热，磨损速度会急剧上升；如果是正反转频繁的工位，要把滑块和槽的配合间隙适当缩小，减少换向时的冲击。另外，安装时不要把两轴的径向偏移用到极限，最好控制在允许最大补偿量的三分之二以内，能大幅延长使用寿命。很多现场故障其实不是零件强度不够，而是安装时把偏移量留得太大，导致滑块局部接触应力过高，用不了几个月就磨出深沟，最后出现传动卡顿、异响的问题。

从结构细节上看，两端轴套的锁紧方式可以选顶丝或者夹紧式，小扭矩场景用顶丝足够，装拆方便；如果是启动扭矩大、正反转频繁的场景，最好用夹紧式结构，避免顶丝把轴顶出凹痕，后期拆不下来。中间滑块的两个凸槽要做0.5mm的倒角，安装时更容易对准槽位，也能避免锐边刮削槽面，产生多余的金属碎屑。整个联轴器组装完成后，用手转动应该没有明显的卡滞点，径向晃动量控制在0.1mm以内，就算是合格的装配状态。
