内燃机动力传输用双配重曲柄曲轴结构

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1175853
  • 内燃机动力传输用双配重曲柄曲轴结构
  • 内燃机动力传输用双配重曲柄曲轴结构
  • 内燃机动力传输用双配重曲柄曲轴结构
  • 内燃机动力传输用双配重曲柄曲轴结构

在往复式内燃机的动力输出链路中,曲轴是承担运动形式转换的核心承载部件,其结构合理性直接决定整机的振动水平、运行寿命与动力输出效率,本次呈现的双配重曲柄曲轴结构,主要面向小排量单缸内燃机的动力传输场景,可适配通用小型汽油机、小型农用动力机组、便携发电机组等设备的动力端装配需求。

从实际功能落地来看,该结构核心作用是承接活塞连杆组传递的往复直线作用力,通过曲柄的偏心回转特性将直线往复运动转换为定轴旋转运动,最终将动力输出至末端传动机构,驱动负载运转。结构设计上采用双圆盘式配重布局,两个配重块对称分布在主轴颈两侧,配重块的偏心质心与连杆轴颈的偏心方向反向布置,可在回转过程中抵消活塞连杆组往复运动产生的一阶惯性力,降低整机运行时的振动幅值,减少轴承位置的交变冲击载荷。

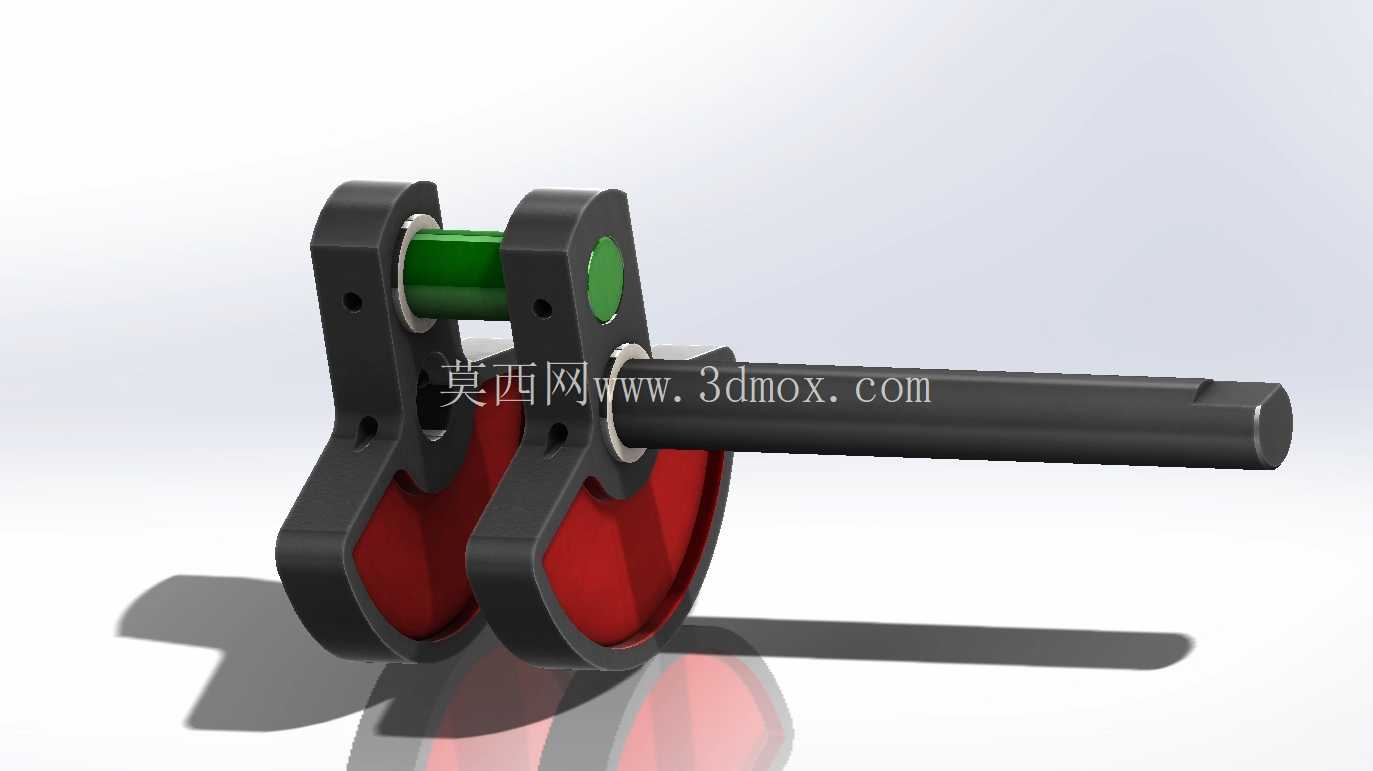

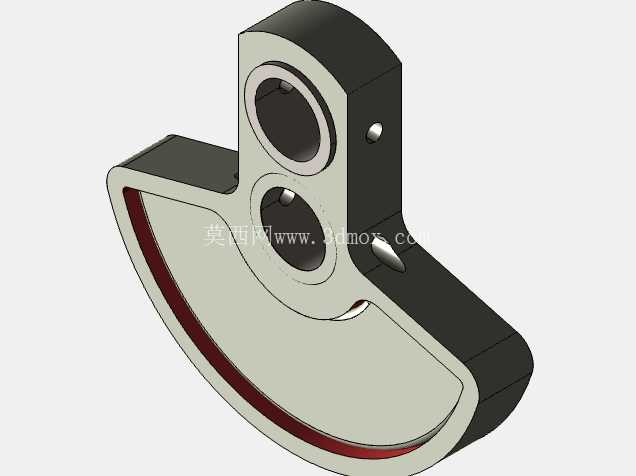

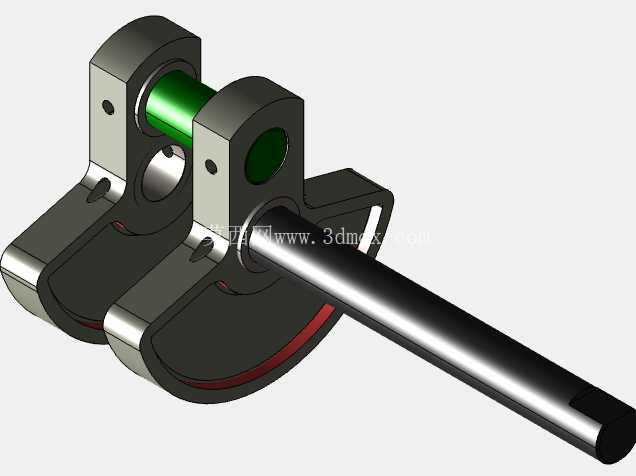

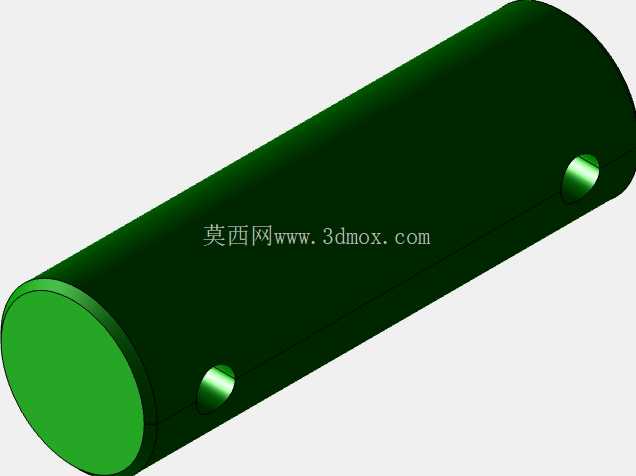

整体结构包含主轴支撑段、连杆装配轴颈、双侧配重曲柄臂、输出轴段四个核心部分:主轴支撑段为光轴结构,表面预留轴承装配定位面,可适配标准深沟球轴承或滑动轴瓦的安装需求,装配时两端主轴颈同轴度需控制在0.02mm以内,避免回转过程中出现卡滞或偏磨问题;连杆装配轴颈位于两个曲柄臂之间,轴颈表面做高光洁度处理,与连杆大头轴承的配合间隙需根据运行转速设定在合理区间,保证润滑油膜的稳定形成;双侧配重曲柄臂与轴颈为一体化结构设计,配重块外侧做圆弧过渡处理,避免回转过程中与曲轴箱内壁发生运动干涉,配重块的重量经过质心配平计算,可覆盖对应排量活塞组件的往复惯性力平衡需求;输出轴段为长直光轴结构,表面加工有键槽,可通过平键连接飞轮、皮带轮或联轴器等动力输出部件,轴端预留螺纹孔位,可用于输出端部件的轴向锁紧固定。

从安装边界维度来看,该曲轴的轴向安装尺寸需匹配对应曲轴箱的内腔宽度,主轴颈的直径尺寸适配常用的小型内燃机主轴承座安装孔位,连杆轴颈的偏心距决定了活塞的运行行程,选型时需与气缸的活塞行程参数严格匹配;回转过程中,双侧配重块的最大回转半径需小于曲轴箱的内部避让空间,避免高速回转时配重块与箱体内壁、润滑油道等结构发生碰撞。

设计过程中,各轴颈的过渡位置均采用圆角过渡处理,避免应力集中导致的轴颈断裂问题,轴颈表面的硬度与粗糙度需满足长期高速回转的耐磨需求,配重块的质心位置经过反复校核,保证动平衡精度满足额定转速下的运行要求,避免高速运转时出现异常振动。在实际装配场景中,该曲轴需配合主轴瓦、连杆大头轴承、轴向止推垫片等部件共同组装,装配时需保证各轴颈的润滑通道连通顺畅,保证运行过程中润滑油可到达各摩擦副表面,降低磨损速率。
