吉他指板半径加工专用夹具结构设计

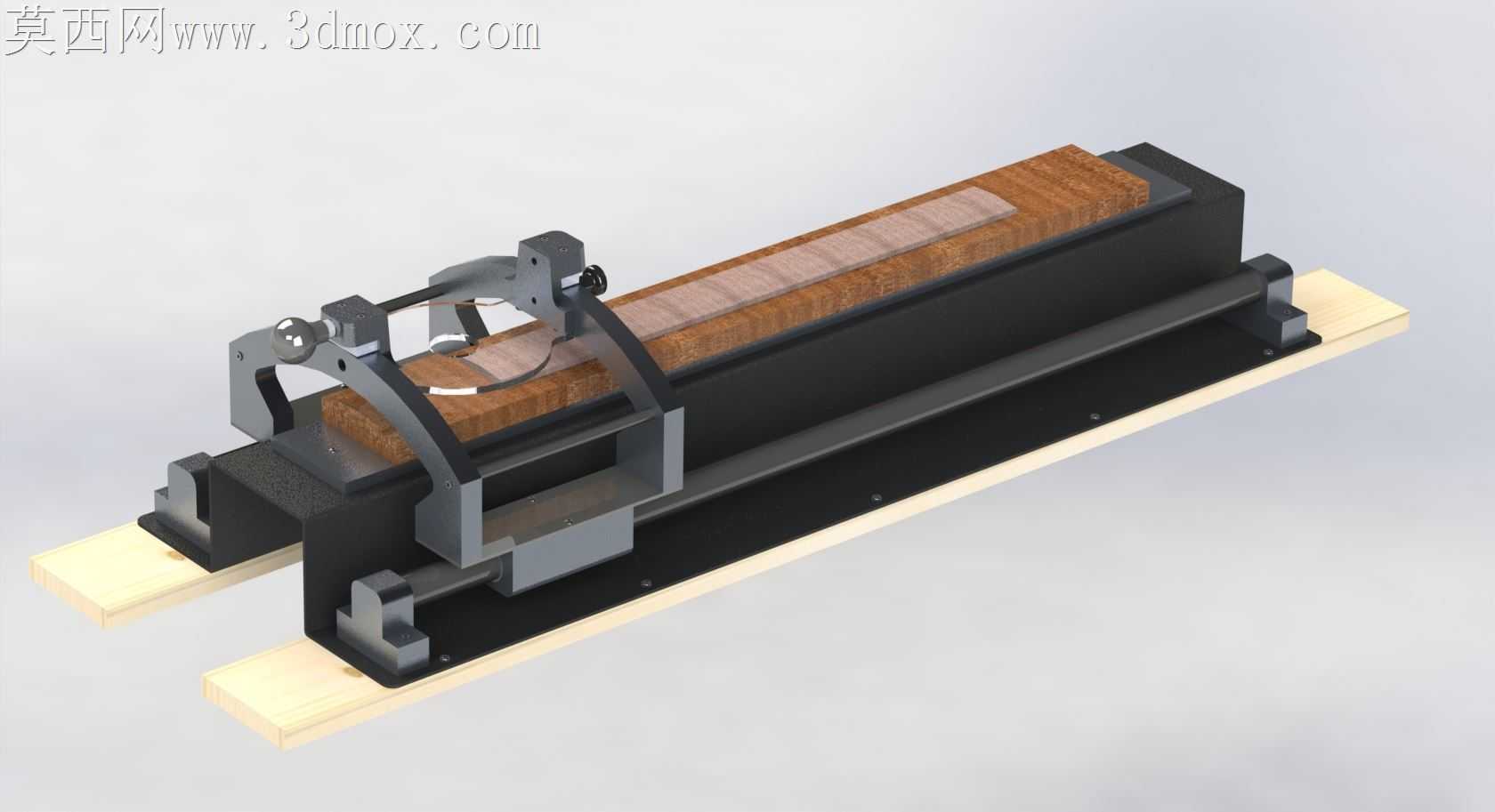

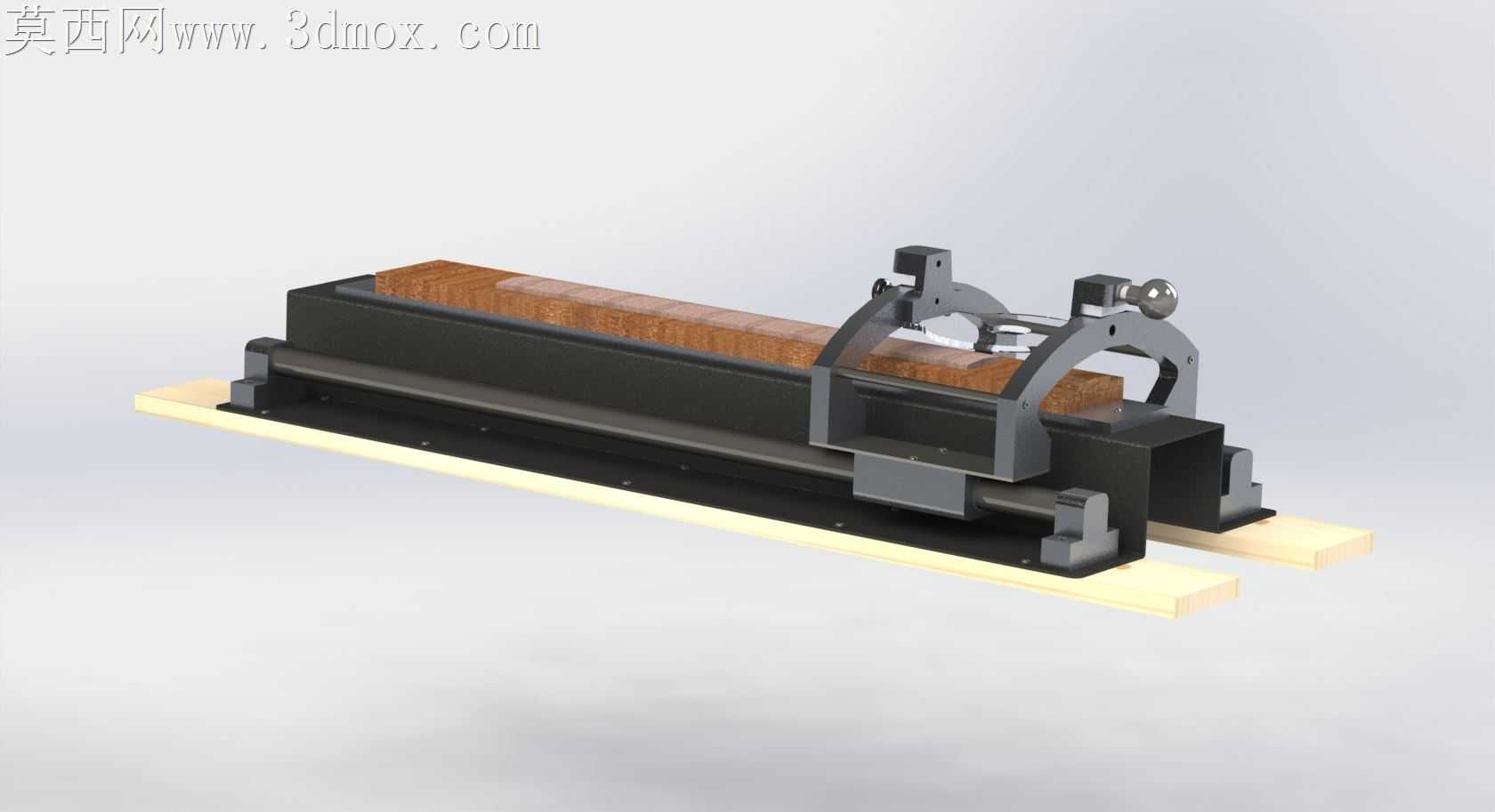

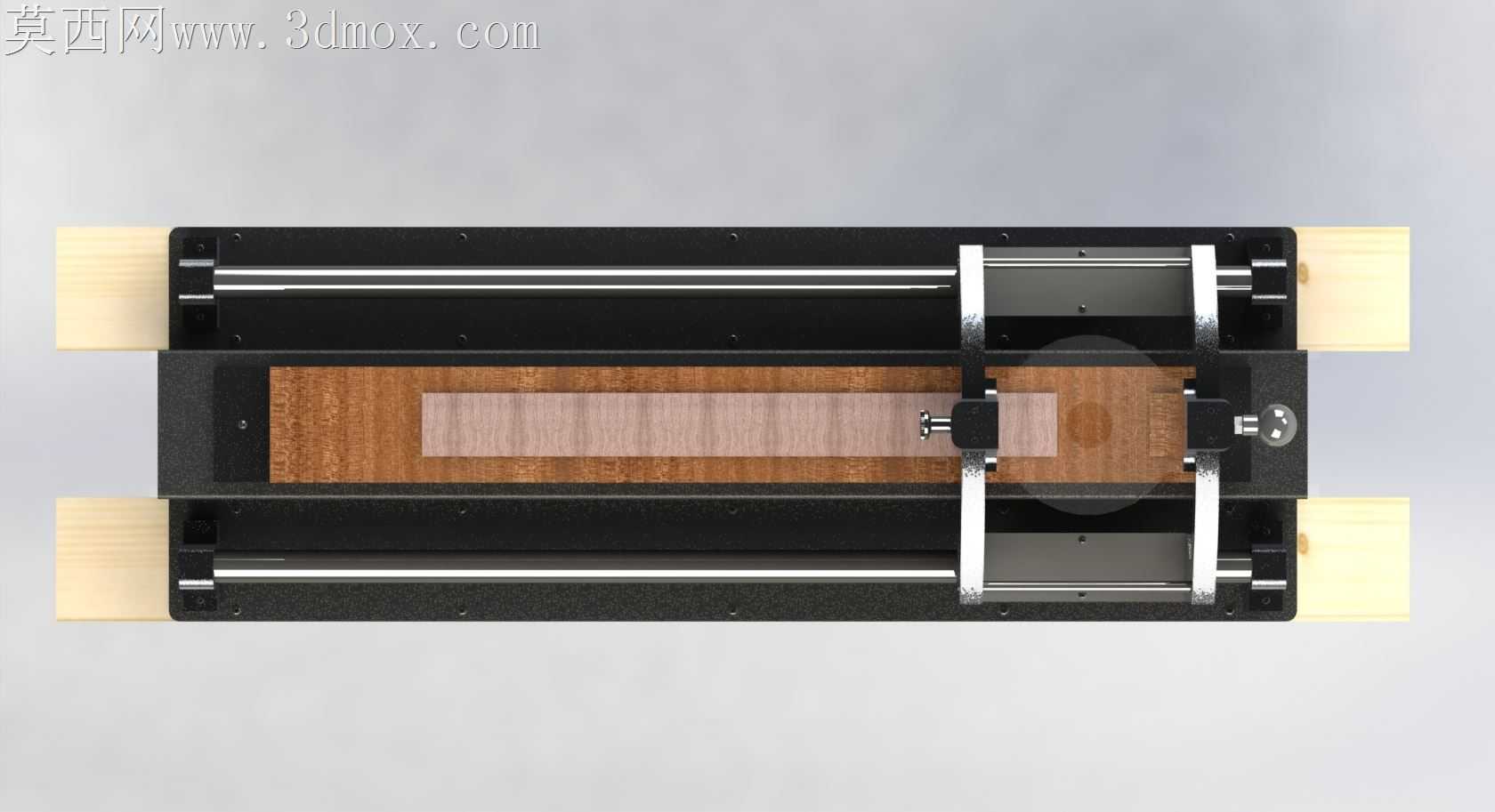

本模型为吉他指板半径加工专用夹具，整体采用三维参数化建模完成，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配关系、运动间隙做了精准的参数约束，确保模型可直接用于后续的工程出图与加工验证。渲染阶段采用写实材质方案，夹具主体的金属结构件赋予哑光发黑的钢材材质，还原工业工装的耐磨表面质感，夹紧机构的活动手柄、定位销等操作部件做了金属倒角的高光处理，模拟实际机加工零件的边缘工艺特征；待加工的吉他指板毛坯赋予真实的红松木材纹理材质，还原木材的自然肌理与哑光木面质感，底部的支撑垫木采用浅色松木材质，与深色夹具主体形成清晰的视觉层次，方便快速识别各功能部件。结构设计上，夹具采用长条形整体底座作为承载基础，底座上设置多组可调定位挡块，可适配不同长度规格的吉他指板毛坯装夹需求；核心的半径成型机构采用仿形靠模结构，搭配可沿导轨滑动的夹紧定位架，滑动架上设置带弧度的压合组件，配合紧定锁紧结构，可在装夹后保证指板毛坯的定位精度，避免加工过程中出现位移。设计思路围绕吉他指板7.25度半径剖面的加工需求展开，摒弃传统单工件定制夹具的局限性，采用通用化可调结构，通过更换不同弧度的靠模组件即可适配不同半径规格的指板加工需求，夹具的夹紧操作采用快拆式手柄结构，无需额外工具即可完成工件的装夹与拆卸，大幅提升木工加工环节的装夹效率；同时在底座两端设置延伸支撑结构，可适配台钻、镂铣等不同加工设备的工作台安装需求，整体结构兼顾刚性与操作便利性，所有受力部件均做了加厚处理，避免加工过程中因切削力产生结构形变，保证指板半径加工的尺寸一致性与成型精度，模型完整还原了夹具的所有装配细节，包括紧固件位置、滑动导轨配合间隙、锁紧机构的运动行程等参数，可作为吉他制作工装设计的参考方案。
