多层级复合结构热烫模具装配设计

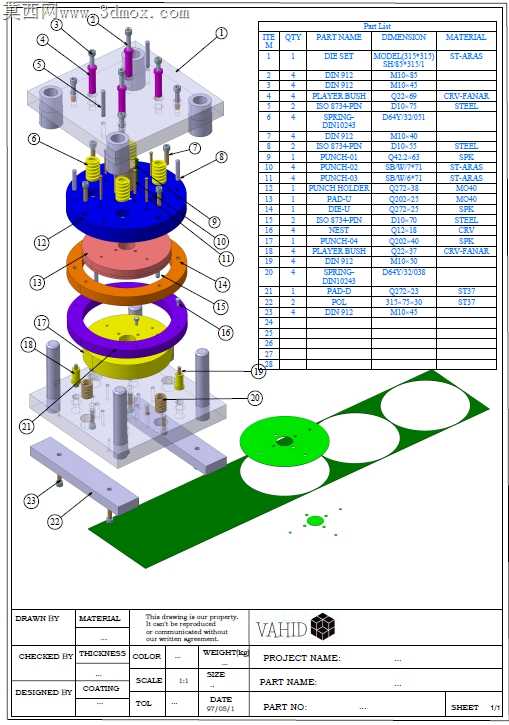

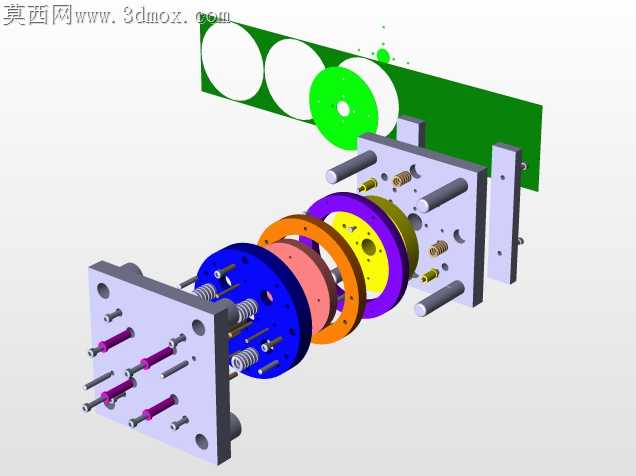

本套热烫模具采用三维参数化建模方式完成全装配体设计，建模过程中严格遵循模具装配的同轴度、平行度公差要求，对每一层组件都做了精准的装配约束，确保各部件在合模、开模行程中无运动干涉。整体结构采用分层堆叠式设计，从上至下依次设置上模安装板、定位导柱组件、多色弹性压合模块、环形加热承托层、定位隔套、下模基座以及出料托板，各层之间通过高精度导套与导柱的配合实现精准对位，导柱采用对称六点布局，能够有效承受合模过程中的偏载力，避免模具错位影响烫印精度。建模阶段对不同功能的部件做了差异化的材质属性赋予：上模安装板与下模基座采用模具钢材质，渲染时呈现哑光金属质感，突出其高强度承重的结构属性；弹性压合模块采用不同色彩的工程塑料与弹性体材质区分功能分区，紫色、黄色、蓝色的压头分别对应不同的烫印工位，便于装配识别与后期维护；环形加热层采用导热性优异的铜合金材质，渲染时做了金属抛光质感处理，体现其快速均温的功能特性；出料托板采用绿色耐磨工程塑料材质，表面做哑光防滑纹理处理，能够平稳承托待加工的带状工件，避免工件输送过程中出现偏移。设计过程中充分考虑热烫工艺的实际作业需求，在压合工位对应位置预留了加热元件安装槽与温度传感器布设空间，各层隔套的高度经过反复参数校核，确保合模后压头的下压行程精准匹配烫印深度要求，既不会因为压力过大损伤工件基材，也不会因为压力不足导致烫印图案脱落。同时在模具侧边设置了带状工件的输送导向结构，能够适配连续卷料的自动化热烫加工作业，出料端的承托板做了倾斜导向设计，加工完成的工件可以顺着导向结构平稳送出，避免工件剐蹭烫印面影响成品质量。整套模型的装配关系清晰，所有零部件都做了参数化命名，对应BOM表单可直接用于生产物料统计，各部件的连接位置预留了标准紧固件的安装孔位，符合机械加工的工艺要求，能够直接对接后续的模具加工生产流程。
