多工位同步联动捆装承载台结构设计

做这个捆装载台的时候，我是从装配逻辑视角切入的，最先要解决的就是长尺寸物料批量捆装时的同步对位问题——之前见过不少单工位载台，挨个卡料对位要耗掉一半的捆扎时间，还容易出现物料偏移导致捆带松紧不一的情况。建模初期我先把承载工位的排布间距定死，每两个承托臂的间距要适配常规捆扎物料的支撑跨度，不能太密浪费材料，也不能太疏让长料中间下垂变形。最开始想过每个工位单独做夹紧驱动，算下来不仅零件数量翻三倍，后期维护还要挨个调驱动同步，干脆改成整根通长的联动轴，把所有摆臂的驱动端都连在这根轴上，轴转的时候所有承托摆臂同步抬起卡紧，根本不用额外做同步控制，省了一堆电控零件的装配麻烦。

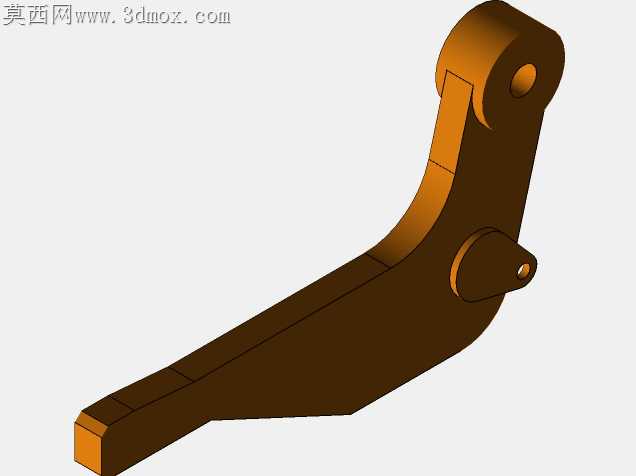

做摆臂结构的时候特意做了取舍，一开始想把摆臂做成整块铣削的弯板，渲染出来看着规整，但实际加工的话厚板弯型要开模，小批量做成本太高，改成框架式焊接结构，承托接触的位置单独镶一块耐磨的垫块，磨损了只换垫块就行，不用整根摆臂拆下来返修。联动轴和机架的连接位置，我没选普通的滑动轴承，特意加了带防尘圈的滚动轴套，毕竟车间里捆装的时候难免有碎屑灰尘掉进去，普通轴套用俩月就卡涩转不动，带防尘圈的能把维护周期拉长好几倍。

装配配合上我特意留了调整余量，每个承托臂在联动轴上的固定位置做成长条孔，后期换不同规格的物料捆装，不用重新拆轴改零件，松掉固定螺丝就能微调臂的间距，适配不同长度的物料。机架底部的安装脚也做了可调高度的脚垫，车间地面不可能完全水平，装的时候拧脚垫就能把整台载台调平，不会出现联动轴转起来卡滞的情况。

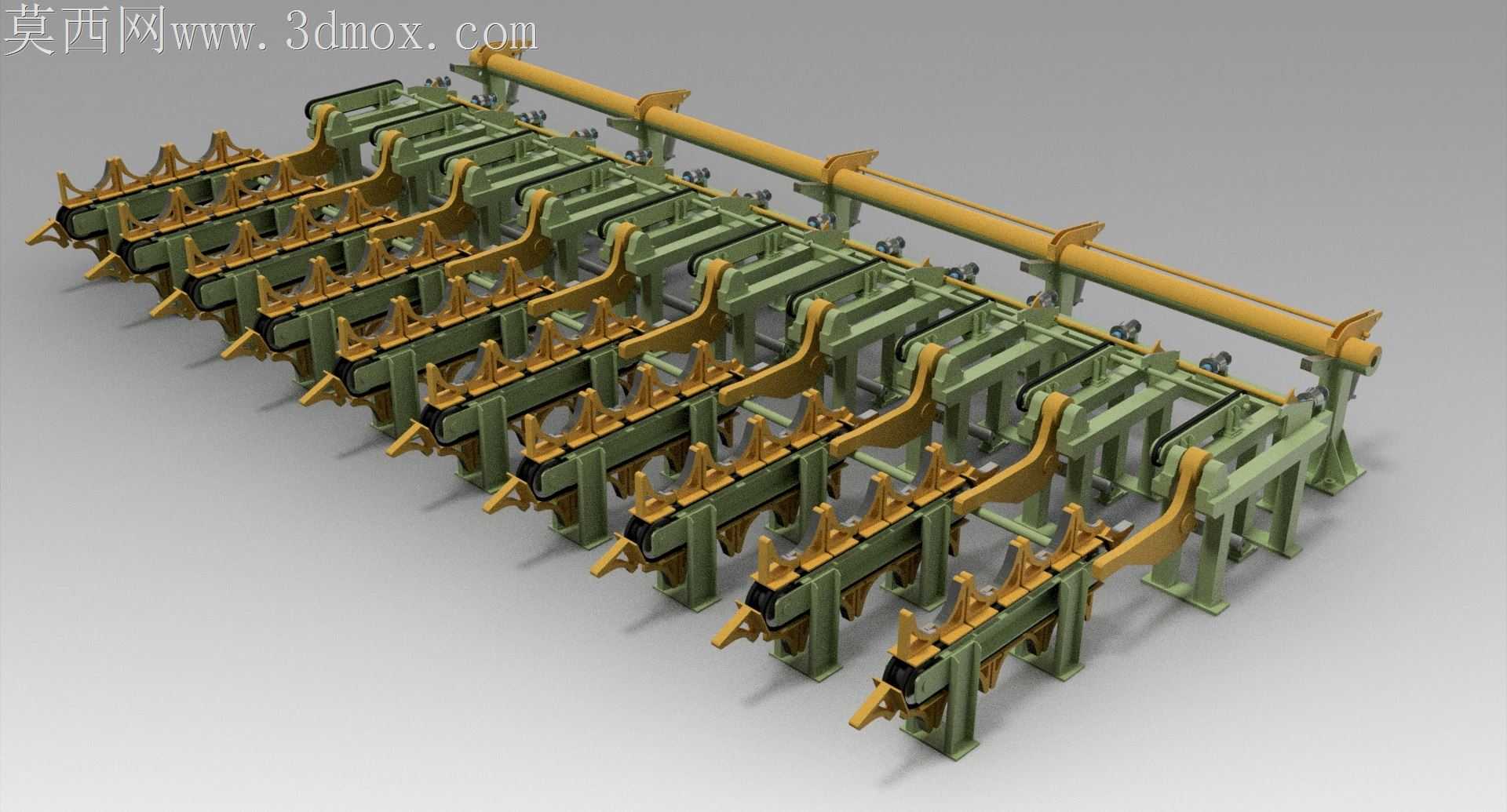

材质调试的时候我没乱加花哨的材质，机架主体用的是常用的机床绿喷塑材质，金属质感调得偏哑光，不会在车间灯光下反光晃眼，联动轴和摆臂的活动接触面做了烤黄的金属漆面，和机架颜色区分开，后期操作人员巡检的时候一眼就能看到活动部件的位置，不用凑上去找。光影调试的时候特意把光源打在承托工位的接触面上，能清楚看到每个摆臂的承托面都在同一水平面上，不会出现高低差导致物料放上去翘边。

整个设计最实用的点就是同步联动的结构，一根轴带动所有工位夹紧，比单工位驱动的结构少了近六成的驱动零件，装配的时候只要把轴的同轴度调好，后期基本不会出不同步的问题，不管是用来捆装长管材还是型材，放料之后一次夹紧就能对齐所有捆扎位置，捆出来的物料整齐度高，捆带受力均匀，不会出现运输过程中散捆的情况，而且整体结构都是常用的型钢和标准件，加工的时候不用找特殊工艺，普通机加工车间就能做出来，落地实用性很强。
