连体双胞胎3RPRS变构型并联空间机器人

项目分类:工业机器人 发布时间:2026-06-05 ID:1176101
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人
  • 连体双胞胎3RPRS变构型并联空间机器人

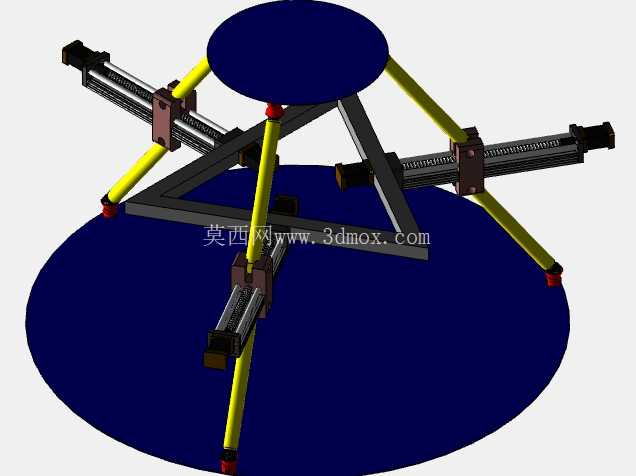

  该并联构型设备的核心应用场景覆盖空间在轨服务、复杂曲面柔性加工、多工位协同装配以及特种环境下的姿态调整作业,区别于传统串联机械臂的单臂作业逻辑,连体双胞胎构型通过两组3RPRS支链的耦合联动,可在同一作业空间内完成双端协同操作,也可通过支链的长度调节、关节角度变化重构整体几何形态,适配不同的作业边界需求。从功能特性来看,单组3RPRS支链由定平台、动平台、三组可伸缩支腿以及配套的转动副、移动副、球铰构成,每组支链的移动副可实现支腿长度的线性调节,转动副负责支链与平台间的角度偏转,球铰则提供末端的多自由度姿态补偿,两组支链通过中间的三角框架实现刚性连接,既可以让两端的动平台独立完成六自由度位姿调整,也可通过协同控制让整体结构完成大尺度的形态变化,比如在狭窄空间内收缩支腿降低整体轮廓尺寸,在需要大跨度作业时伸展支腿扩大作业覆盖范围。

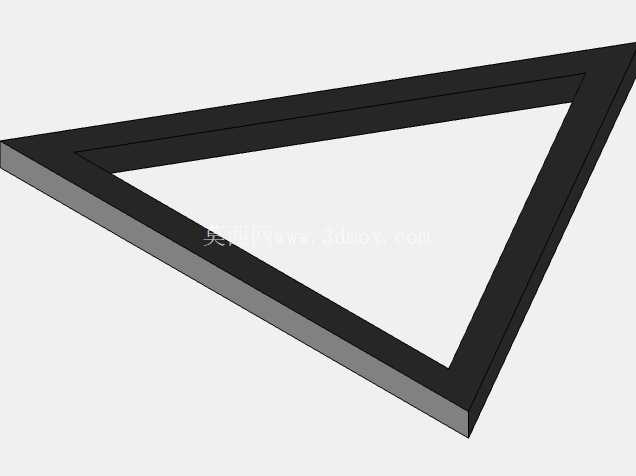

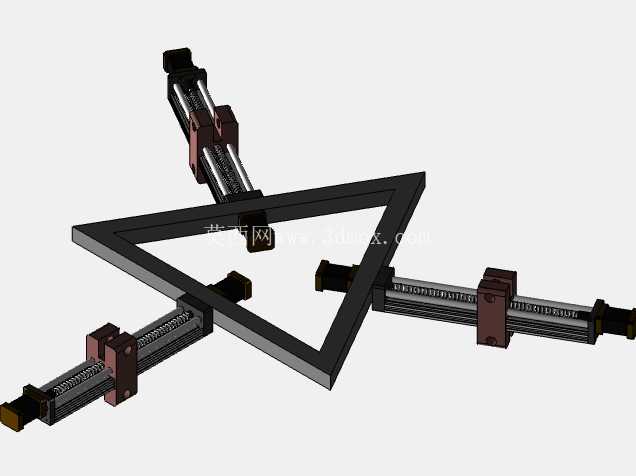

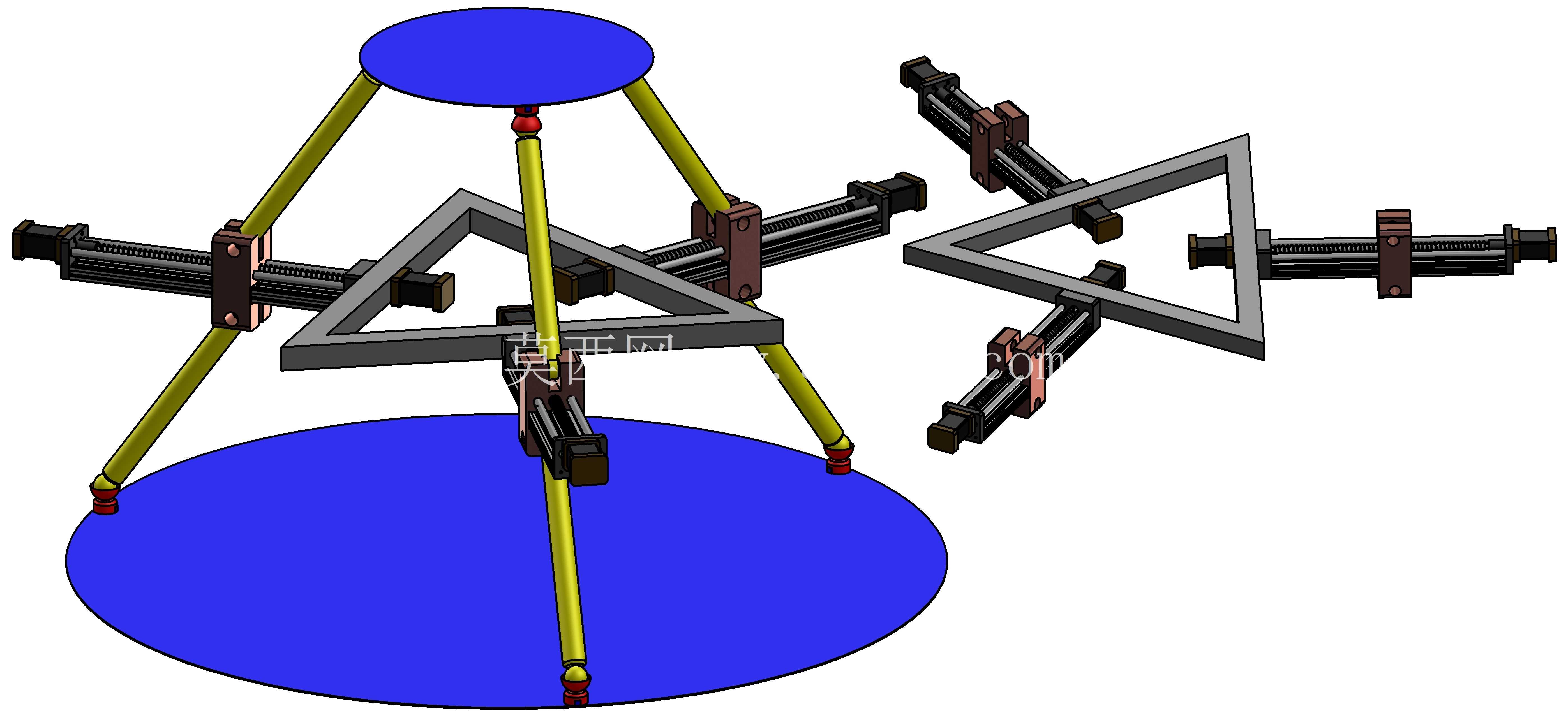

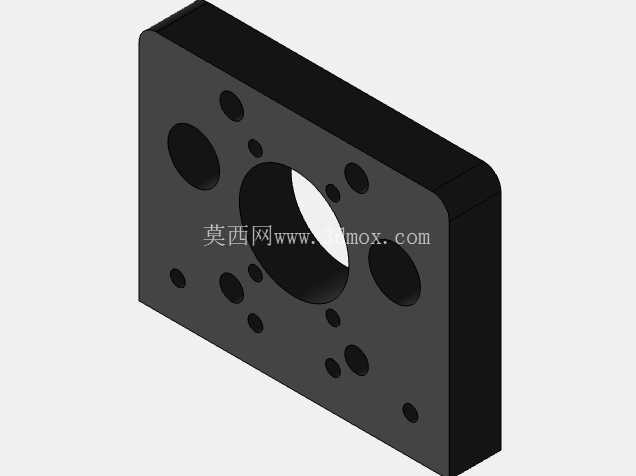

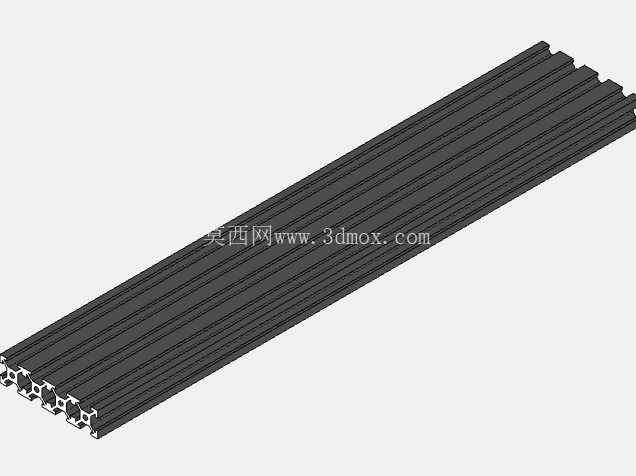

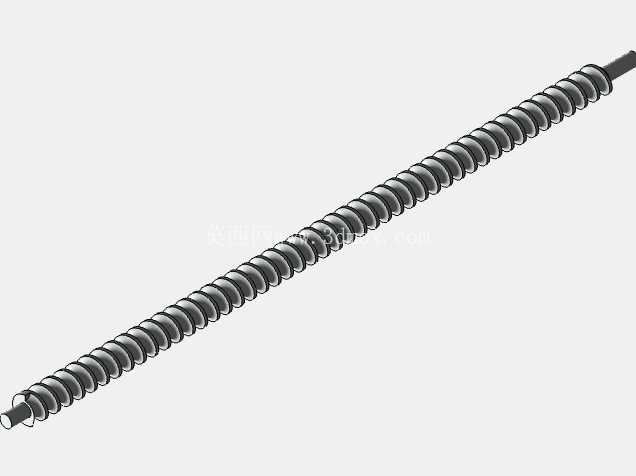

  设计思路上,该构型突破了传统并联机器人固定基座、单动平台的布局限制,将两组对称的3RPRS机构进行连体式集成,中间连接框架采用三角形截面的镂空结构,在保证整体结构刚性的前提下降低了运动部分的惯量,支腿部分采用杆式伸缩结构搭配导向组件,避免伸缩过程中出现卡滞或偏转误差,关节处的铰接点均做了等强度设计,确保在极限姿态下铰接点的受力不会超出材料许用应力范围。从安装边界与尺寸适配角度来看,单组3RPRS机构的定平台与动平台均采用圆形法兰式安装面,安装孔位采用均布设计,可直接适配标准的工业末端执行器或工装夹具接口,两组机构连体布局后,整体收缩状态下的横向轮廓尺寸可控制在单组机构展开直径的1.2倍以内,伸展状态下两端动平台的最大间距可达到单组支腿最大行程的2.1倍,能够在不额外增加安装基座数量的前提下,覆盖更大的作业空间。

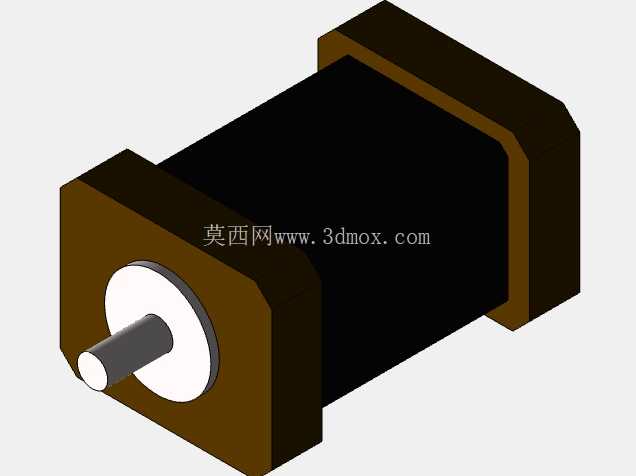

  在实际作业过程中,该构型可通过支链的差动调节实现动平台的微米级位姿微调,适合高精度装配场景下的对位补偿,也可通过多支链的同步伸缩实现整体结构的快速位姿切换,适配多工位流水线上的快速换产需求,相比传统的单臂并联机器人,连体双胞胎构型无需额外设置外部导轨即可实现跨工位作业,减少了外部辅助设备的安装空间占用,同时两组机构的驱动部件可采用分布式控制逻辑,既可以独立运行完成不同的作业任务,也可通过主从控制实现双端协同操作,比如在大型构件的加工过程中,一端动平台夹持工件完成姿态调整,另一端动平台搭载加工头完成切削、打磨等作业,无需额外配置变位机即可完成复杂曲面的全位置加工。

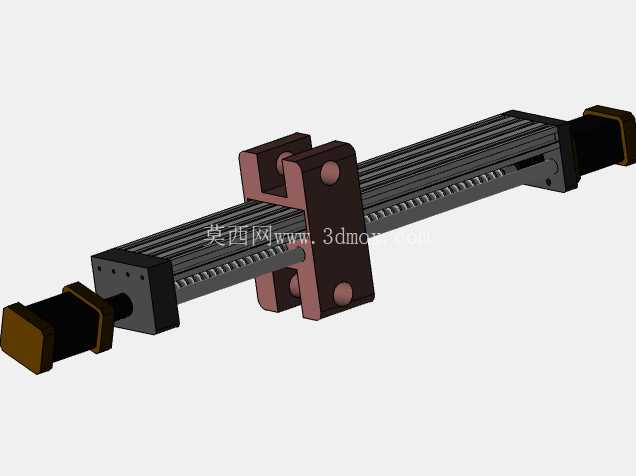

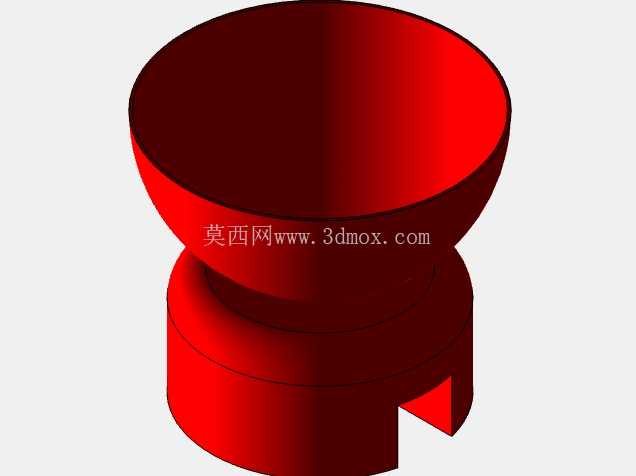

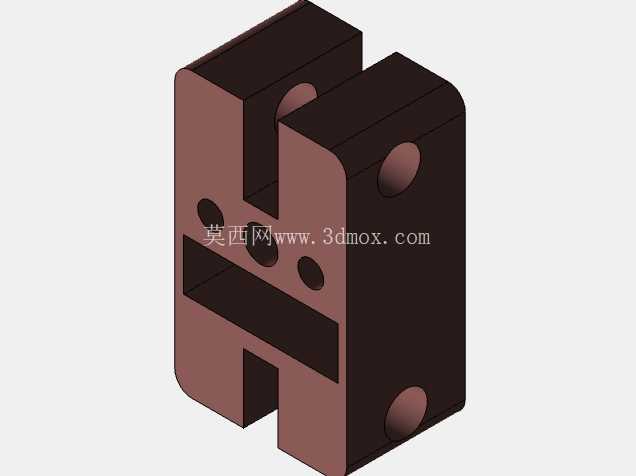

  结构设计过程中,支腿的受力传递路径经过多轮迭代优化,所有支链的受力均沿杆身轴向传递,避免了横向弯矩对伸缩驱动部件的额外载荷,中间连接框架的三角形结构利用了几何稳定性原理,在两组机构联动过程中不会出现框架形变导致的位姿误差,铰接点的轴承选型采用了带预紧的角接触轴承,可同时承受径向与轴向载荷,消除关节间隙带来的运动误差,确保整体机构的重复定位精度满足工业场景的使用要求。
