参数化斜齿圆柱齿轮传动构件

项目分类:齿轮 发布时间:2026-06-05 ID:1176031
  • 参数化斜齿圆柱齿轮传动构件
  • 参数化斜齿圆柱齿轮传动构件

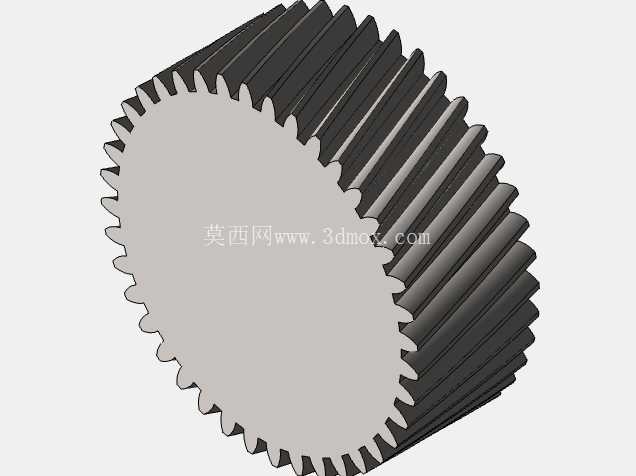

斜齿圆柱齿轮在工业传动场景里承担着平稳传递旋转动力、匹配转速与扭矩的核心作用,常见于减速器、变速箱、机床主轴箱、输送设备驱动端以及各类需要大载荷连续运转的机械装置中。相比直齿圆柱齿轮,斜齿轮的轮齿沿螺旋线方向切入啮合,啮合过程沿齿宽方向逐步推进,重合度更高,运转时冲击、振动和噪声明显降低,适合中高速、重载且对传动平稳性要求较高的工况。

这套参数化建模思路围绕齿轮的几何本质展开,将模数、齿数、螺旋角、压力角和齿宽设为独立驱动参数。模数决定轮齿的基本尺寸与承载能力,齿数影响传动比和外形轮廓,螺旋角控制轮齿倾斜程度并直接关系轴向力大小,压力角决定齿廓受力方向,齿宽则约束啮合接触面积。改变这些主控参数后,节圆直径、齿根直径、齿顶直径等派生尺寸可随关系式自动更新,避免反复重建特征,便于在不同传动方案中快速变型。

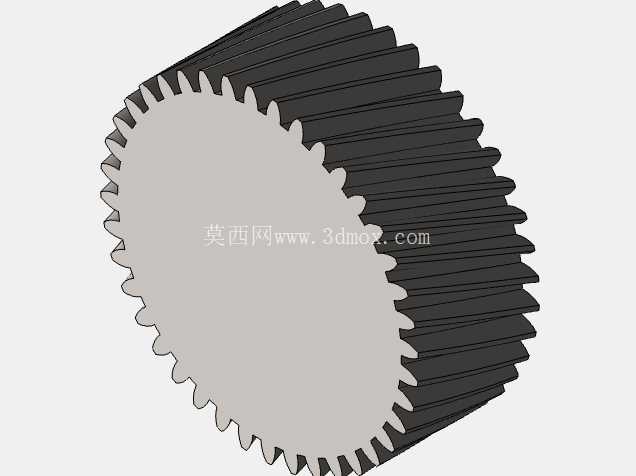

从结构上看,齿轮主体为圆柱轮坯,外缘均匀分布斜向轮齿,端面呈现渐开线齿形轮廓。齿顶圆、分度圆和齿根圆之间保持明确的几何层级,齿廓过渡处需避免应力集中;轮齿螺旋方向在三维形态上形成连续的斜向纹理,使相邻齿在啮合时不是整条齿线同时接触,而是由一端向另一端逐渐进入和退出。这种接触方式提高了承载均匀性,也对支撑轴承提出了承受轴向力的要求,因此在选型布置时常成对使用相反旋向的斜齿轮,或采用可承受轴向载荷的轴承组合。

安装边界方面,齿轮内孔、键槽或轮毂结构需与轴系设计协调,端面跳动、径向跳动和齿向误差都会影响啮合精度。轮坯外径受箱体内部空间限制,齿宽不能无限制增大,否则会因加工误差和轴变形导致齿向载荷分布不均;齿宽过小则会削弱承载能力。设计时需要在中心距、传动比、润滑空间和箱体壁厚之间取得平衡,保证齿轮副啮合侧隙合理,同时留有足够的润滑油进入和散热通道。

建模过程中,渐开线齿廓通常依据基圆生成,齿槽通过阵列或圆周切分形成,再沿螺旋线路径完成扫略或切除,以得到连续的斜齿曲面。参数关系应保证齿数变化时阵列数量同步更新,螺旋角变化时齿向轨迹随之调整,齿顶圆和齿根圆按标准几何关系联动。对于铸造毛坯场景,还需考虑拔模斜度、加工余量、圆角过渡和最小壁厚,使模型既能表达成品齿轮形态,也能服务于模具分型和毛坯制造。

实际工程使用中,这类齿轮不仅要满足运动传递,还要兼顾强度、寿命与装配工艺。齿面接触强度和齿根弯曲强度是校核重点,重载场合常采用调质、渗碳淬火或齿面硬化处理;低速轻载场合则可放宽精度等级。参数化模型的价值在于把设计经验沉淀为可复用的几何逻辑,当传动方案需要调整速比、中心距或载荷等级时,工程师只需修改关键参数并复核干涉、间隙和配合关系,即可快速形成新的齿轮结构,从而缩短传动系统开发与改型周期。
