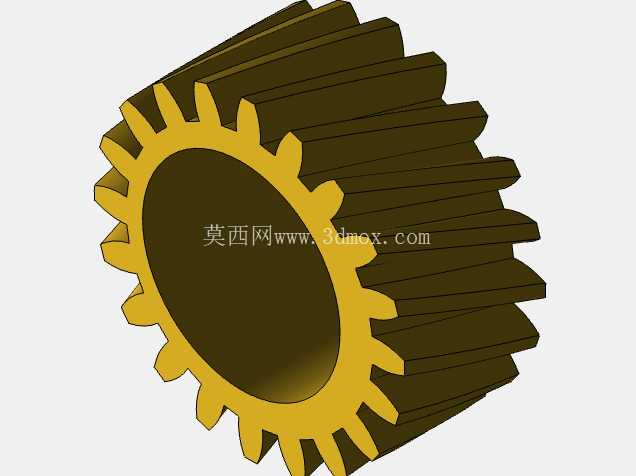

参数化斜齿轮传动结构三维设计

　　在重载传动场景里，斜齿轮的应用覆盖了从冶金输送线的减速单元、机床主轴传动箱到工程机械的动力分配机构，相比直齿圆柱齿轮，斜齿轮啮合过程中轮齿是逐步进入接触再逐步脱离的，啮合冲击更小，传动平稳性更优，同时重合度更大，同等模数齿宽下能承受更高的载荷，适合中高速、大扭矩的动力传递工况。做这个斜齿轮的参数化设计时，最先要锚定的是实际安装边界：内孔直径要匹配对应传动轴的配合公差，通常选H7/k6的过渡配合保证传动同轴度，齿顶圆直径不能超出传动箱内部的预留安装间隙，避免和箱体内壁、相邻传动件发生运动干涉，齿宽尺寸要结合轴向安装空间确定，同时要考虑斜齿轮工作时产生的轴向力，给两端的角接触轴承或者圆锥滚子轴承预留足够的安装位置来抵消轴向载荷。

　　设计逻辑上没有采用直接拉伸切除轮齿的粗放建模方式，而是先把齿轮的核心参数做了全关联：模数根据传递扭矩计算选定，齿数结合传动比要求确定，压力角沿用通用标准值保证互换性，螺旋角结合轴向力大小、传动重合度要求选在常用区间，齿顶高系数、顶隙系数都采用标准规范值，保证后续能和同参数的配对齿轮正确啮合，不会出现卡滞、侧隙不合理的问题。建模过程中先建立基准轴与基准面，通过齿廓渐开线方程生成精确的齿形轮廓，再结合螺旋角参数生成螺旋引导线，扫描切除出单个轮齿后通过圆周阵列得到完整轮齿结构，所有参数都做了关联配置，后续只要修改模数、齿数、螺旋角这些核心参数，就能快速生成不同规格的斜齿轮模型，不用重复从零开始建模，能大幅提升系列化产品的设计效率。

　　从功能特性来看，这个斜齿轮的轮齿沿螺旋线分布，啮合时同时参与接触的轮齿数更多，传动过程中的噪音、振动都比同参数直齿轮更低，适合对传动平稳性有要求的场合，比如机床的进给传动、输送设备的动力减速单元，都能用到这类结构。实际选型应用时，要注意斜齿轮的旋向选择，配对的两个斜齿轮旋向必须相反，同时要核算轴向力的方向，保证轴向力能传递到轴承端盖的承载位置，避免轴系出现窜动；安装时要保证两轴的平行度公差在允许范围内，否则会出现轮齿偏载，局部接触应力过大导致轮齿过早磨损、点蚀甚至断齿。

　　建模过程中特意保留了齿根的过渡圆角结构，避免应力集中，这一点在实际工程应用里很关键，很多新手建模时会忽略齿根圆角，导致后续有限元分析时齿根位置应力值远超材料许用应力，实际工作中容易出现断齿失效。另外参数化模型里也预留了键槽的设计位置，可以根据所选平键的尺寸快速生成对应键槽结构，不用再重新调整基准，和传动轴的装配连接可以直接通过键配合实现周向固定，搭配轴肩、轴用挡圈就能完成轴向定位，完全符合常规机械传动的装配工艺要求。这类参数化斜齿轮模型在做传动系统设计时，能直接导入装配体中做干涉检查、运动仿真，验证传动比是否符合设计要求，也能导入有限元分析模块做接触应力、弯曲应力的校核，提前预判结构薄弱点，减少后续物理样机的试错成本。
