在差速器、机床分度机构、重载农机传动箱这类需要相交轴动力传递的场景里,螺旋锥齿结构的斜齿轮始终是核心传动部件,相比直齿锥齿轮,它的啮合重叠系数更高,传动过程中不会出现整齿突然啮入啮出的冲击,运转噪音更低,承载能力也能提升30%以上,适合中高速、有冲击载荷的传动工况。

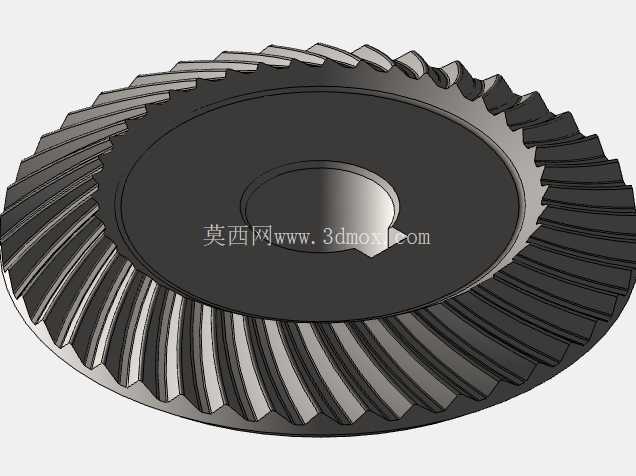

这次设计的带轮毂螺旋锥齿轮,首先从安装边界入手确定核心尺寸:轮坯背锥面作为加工找正基准,端面跳动公差控制在0.02mm以内,轮毂部分的内孔采用基孔制配合,根据配套轴的扭矩传递需求设计了平键键槽,键槽对称度公差严格控制在0.015mm,避免装配后出现键侧受力不均、长期运转磨损松旷的问题。轮毂的轴向伸出长度根据配套轴承的安装位置确定,保证齿轮装配后,背锥面与轴承端面留有0.5-1mm的间隙,避免运转时出现端面摩擦。
齿部设计阶段,首先根据传动比确定分锥角,齿宽取外锥距的三分之一,这个比例是工程上经过长期验证的最优值,既不会因为齿宽过窄导致齿面接触应力过大,也不会因为齿宽过宽造成小端齿顶过薄、热处理时容易开裂的问题。螺旋角选取35度,这个角度下齿轮的轴向力与径向力比例适中,配套轴承的选型不需要额外加大承载规格,能有效控制整套传动机构的体积与成本。齿顶高系数取0.85,顶隙系数取0.188,采用等顶隙收缩齿设计,避免轮齿小端出现根切,同时保证啮合时的顶隙均匀,储存润滑脂的空间充足,在低速重载工况下也能形成稳定的油膜。

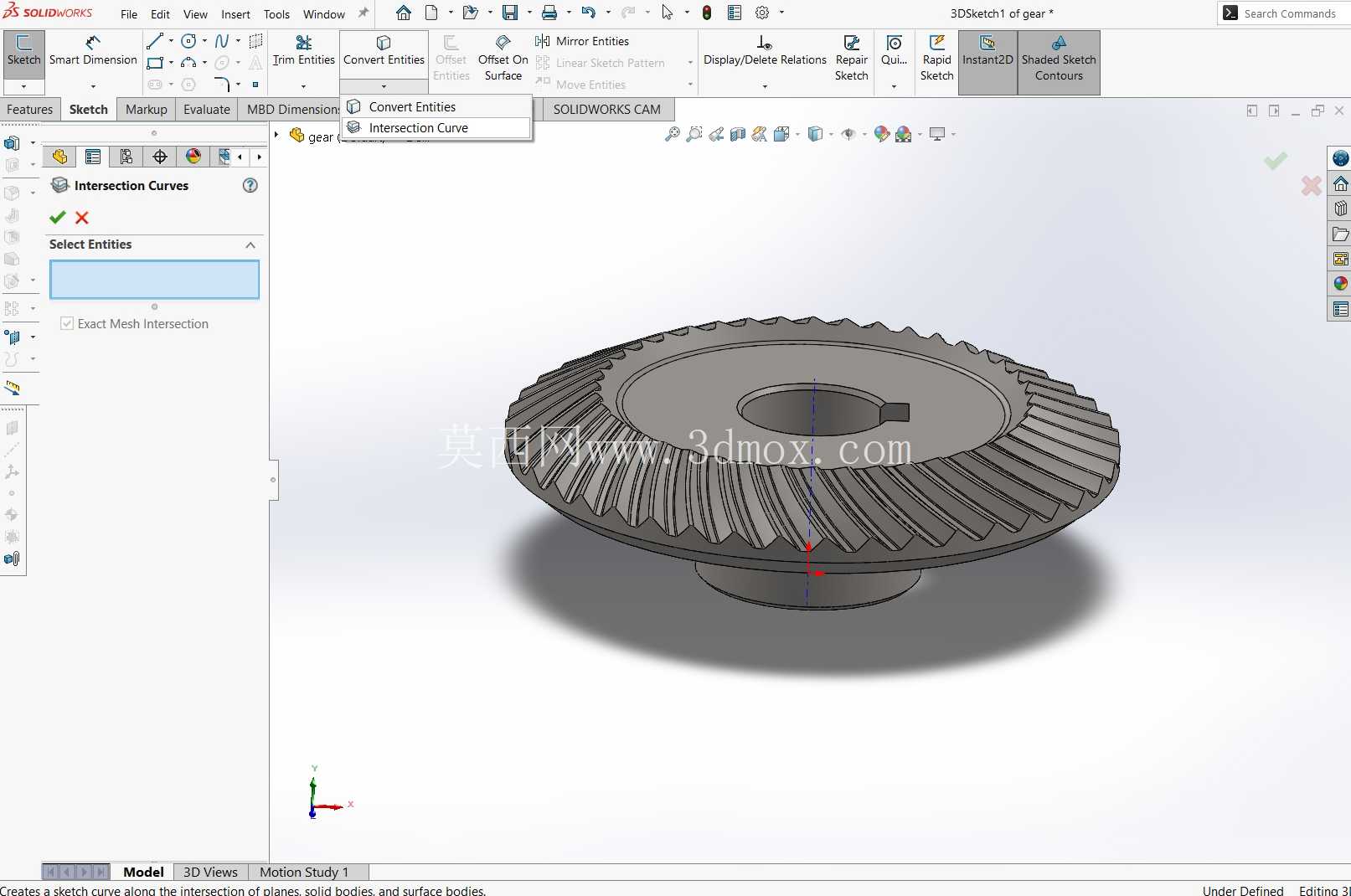

建模过程中,首先通过旋转特征生成轮坯基体,轮毂与轮辐的过渡位置采用R3-R5的圆角过渡,避免应力集中,因为齿轮在传递扭矩时,轮毂与轮辐的连接位置是应力集中高发区,圆角处理能大幅提升零件的疲劳强度,尤其是铸造生产的毛坯,圆角过渡能避免浇铸时出现冷隔、缩松等铸造缺陷。齿形部分采用相交曲线生成齿廓引导线,通过扫描切除生成单个轮齿后,按照分锥角的圆周阵列参数完成全部轮齿的建模,建模过程中特意校验了齿面的重合度,确保至少有2.2个轮齿同时参与啮合,保证传动的平稳性。
从实际应用场景来看,这类齿轮常被用在小型工程机械的行走传动箱、电动工具的减速机构、农业机械的割台传动部位,这些场景的共性是传动空间有限、输入输出轴呈90度相交、工作过程中存在变载荷冲击。设计时特意将轮辐部分做了等厚度处理,厚度根据额定扭矩的1.5倍安全系数计算确定,既满足强度要求,又能尽可能降低零件的转动惯量,减少传动启停时的冲击载荷。
安装适配性方面,齿轮的背锥端面设计了0.2mm的退刀槽,方便滚齿加工时的刀具退刀,同时也能作为装配时的定位基准面,装配时只需要将背锥面与轴承座的定位端面贴合,就能保证齿轮的分锥顶点与配对齿轮的分锥顶点重合,避免出现啮合间隙不均、齿面偏载的问题。键槽的位置特意设计在轮齿的齿槽中心对应的径向位置,这个位置的轮辐强度最高,能避免键槽位置的应力集中与轮齿受力位置重合,提升零件的整体使用寿命。
从生产工艺角度考虑,这个结构完全适配砂型铸造的毛坯生产要求,所有拔模面都设置了1:20的拔模斜度,没有倒扣结构,不需要复杂的型芯就能完成毛坯铸造,后续机加工只需要车削内孔、端面、背锥面,再进行滚齿、键槽铣削、热处理、齿面磨削就能完成成品加工,加工工序简单,量产时的成本控制优势明显。齿面热处理采用高频淬火,硬度控制在HRC45-50,既保证齿面的耐磨性能,又能让芯部保持足够的韧性,承受冲击载荷时不会出现断齿问题。
在配套选型时,需要注意配对齿轮的螺旋角方向相反,安装时严格保证两轴的相交度误差在0.05mm以内,轴向位置通过调整垫片控制啮合侧隙在0.1-0.2mm之间,侧隙过小容易出现运转卡滞、齿面胶合,侧隙过大则会出现换向冲击、噪音增大的问题。日常维护时,每工作300小时需要补充一次锂基润滑脂,避免齿面干磨,能有效延长齿轮的使用寿命。
