FRC5190队2019年Crossfire竞赛机器人

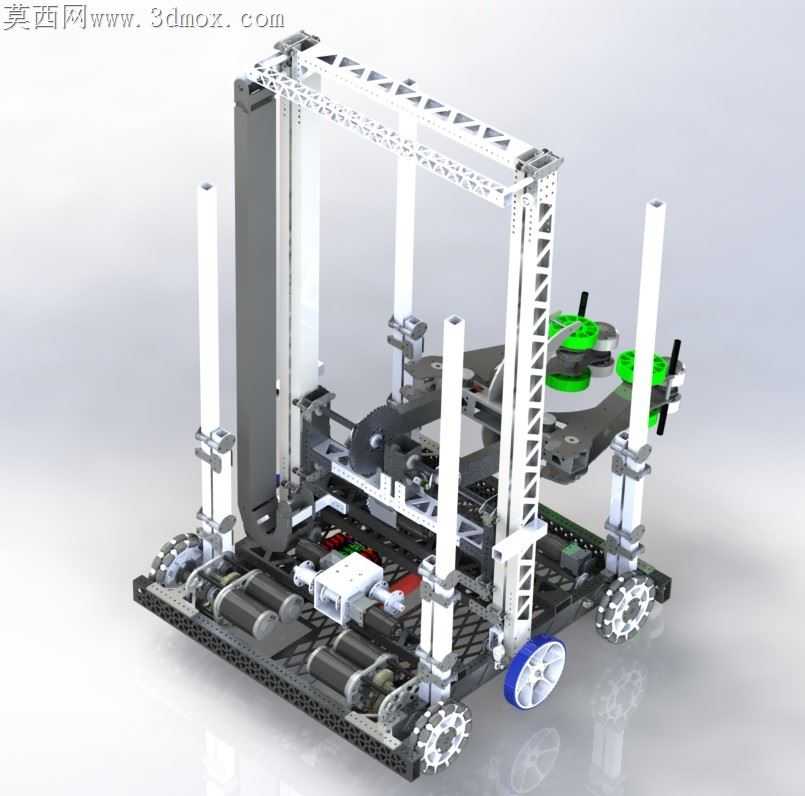

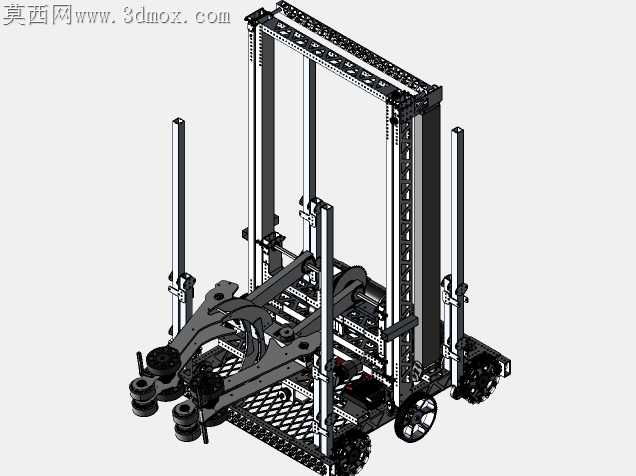

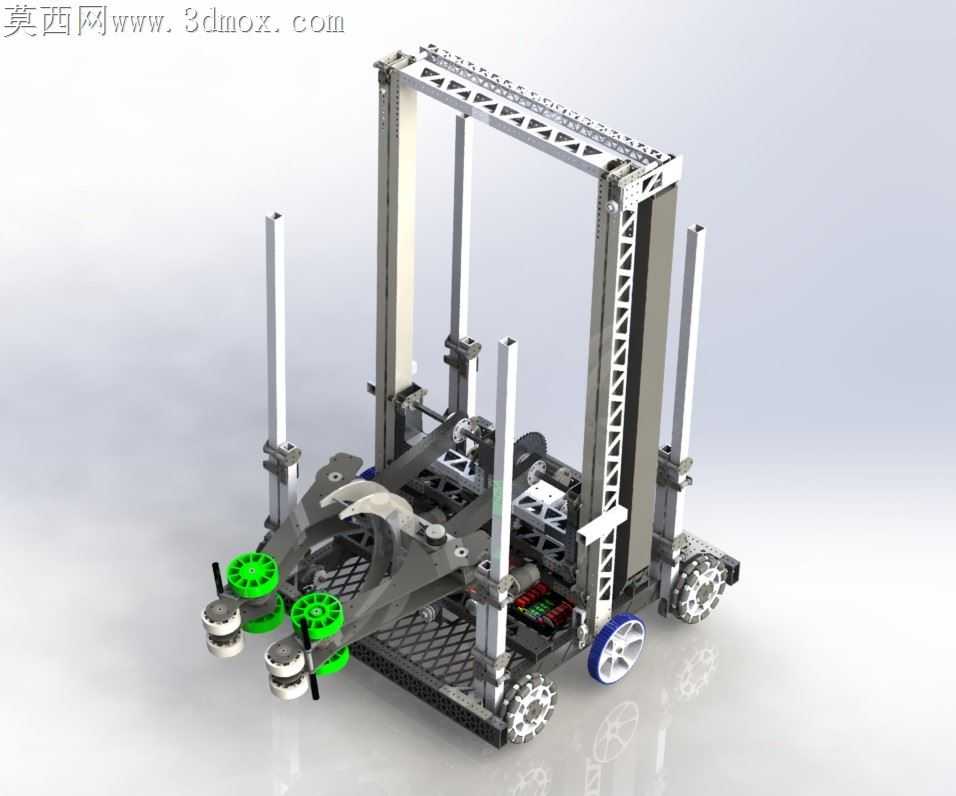

本作品为FRC赛事参赛竞技机器人的完整三维设计成果，建模过程严格遵循赛事规则与机械设计规范，通过三维建模软件完成全零部件的参数化搭建，每一处结构尺寸均经过赛事场景适配校验，确保实体加工装配后可直接投入竞赛使用。模型整体采用移动底盘搭配高位升降架的布局设计，底盘部分选用麦克纳姆轮作为行走轮组，搭配蓝色辅助导向轮实现全向移动能力，可在竞赛场地内完成横向、斜向、原地旋转等多维度灵活走位，适配赛事中快速穿梭、对位取放物料的动作需求；底盘框架采用标准铝型材搭建镂空承载结构，既保证整体结构强度，又有效控制整机重量，框架内预留了电气元件、动力模块的安装位，走线槽位与固定孔位均在建模阶段完成预留，无需二次开孔加工。前端执行机构采用多组绿色滚轮组件搭配弧形导向拨叉结构，可完成竞赛物料的抓取、导向与推送动作，滚轮组件的转轴间距、拨叉弧度均经过反复参数调整，确保物料夹持输送过程稳定不脱落。侧方竖立的桁架式升降机构采用镂空桁架结构设计，在保证升降架竖直刚度、避免高位负载晃动的同时最大限度降低结构自重，升降架搭配多根竖直导向光轴完成升降动作的导向限位，传动结构隐藏于桁架侧方的竖梁内部，既保证传动安全，又让整体外观简洁规整。渲染阶段针对不同零部件赋予对应材质：铝型材框架赋予磨砂金属材质，轮组赋予橡胶与工程塑料组合材质，滚轮组件赋予亮色工程塑料材质，金属加工件赋予拉丝金属质感，地面添加柔和反射效果，通过多角度布光突出机器人的结构层次与机械美感，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中充分考虑赛事的对抗性需求，所有外凸结构均做了圆角防护处理，易碰撞部位额外预留了防撞件安装位，动力模块的重心经过调校尽量下移，提升机器人高速移动与急停过程中的稳定性，升降机构的行程高度完全匹配赛事中物料放置的高位目标高度，执行机构的动作范围覆盖前端作业区域，确保竞赛过程中可高效完成对应任务动作，整体结构模块化程度高，各功能模块可单独拆卸维护，适配赛事中快速检修、更换部件的需求。
