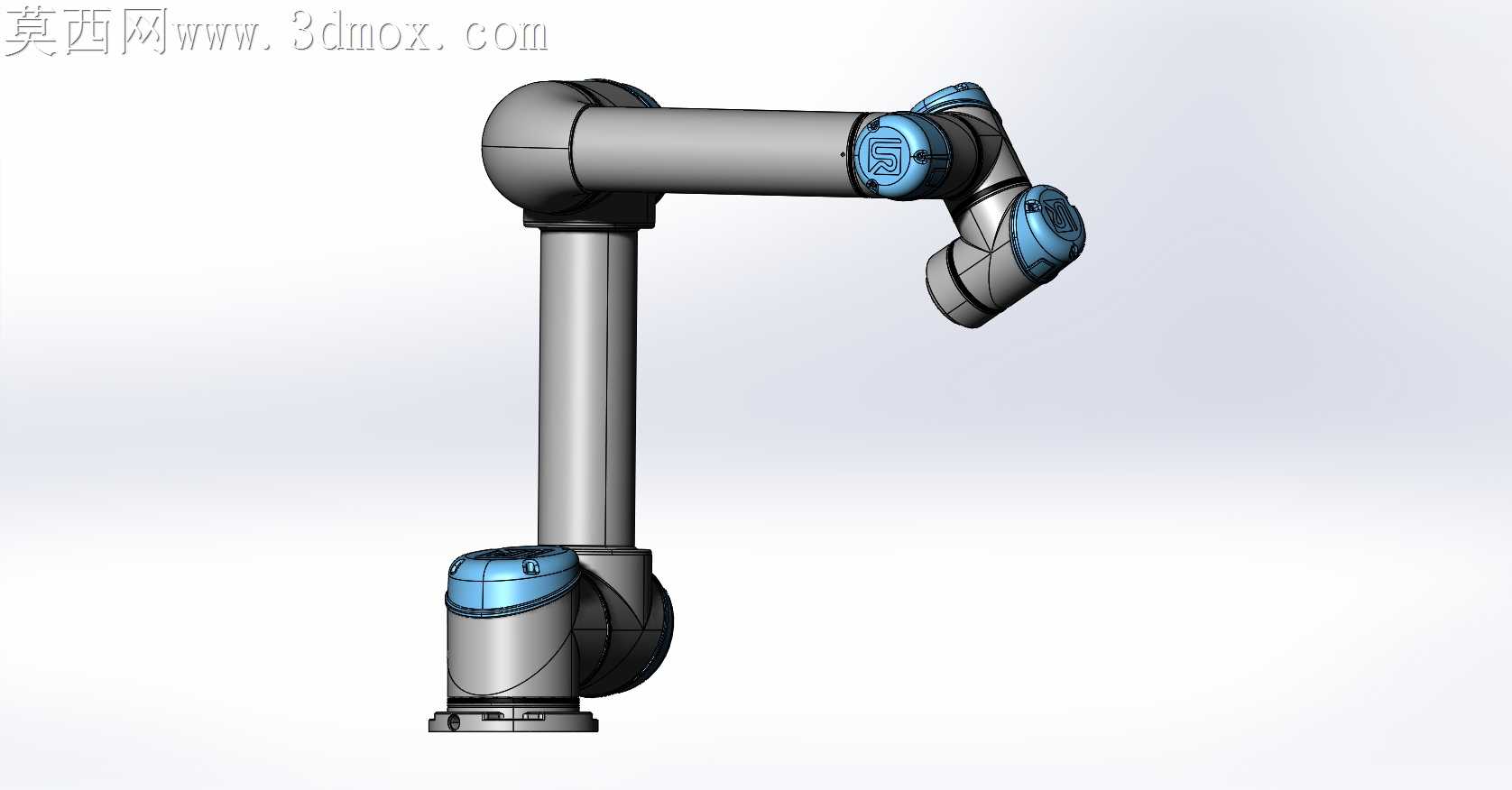

UR5协作机械臂高精度三维结构设计

做这款UR5机械臂的三维建模时，我特意选了装配逻辑视角切入，毕竟协作臂最核心的就是各关节的配合精度，差一丝都可能影响末端重复定位精度。一开始画底座部分，没直接照搬外观轮廓，先把底部安装法兰的安装孔位、中心定位凸台的尺寸卡准，毕竟这是整台臂的安装基准，要是底座基准歪了，后面大臂小臂装上去累计误差能差出好几毫米。底座和第一关节的连接位置，特意留了0.02mm的配合间隙，既不会太松导致关节晃荡，也不会太紧让后续做运动仿真时出现干涉卡顿。

往上走的大臂立柱部分，一开始想把壁厚做均匀2mm，后来翻了实际产品的拆解资料，发现靠近关节连接的位置壁厚要加厚到3.5mm，因为这部分要承受整个小臂加末端负载的弯矩，要是壁厚一致，长时间受力容易出现结构变形，建模时特意在关节衔接处做了渐变加厚的过渡，没有做生硬的直角凸台，既保证结构强度，也让外观线条更流畅。

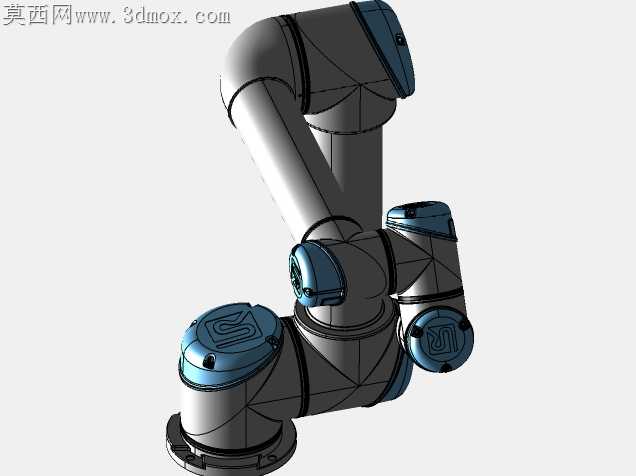

最费功夫的是三个关节处的蓝色装饰与防护一体化结构，一开始直接用拉伸凸台做，结果和关节旋转部分的曲面衔接处出现了明显的棱边，和实际产品的顺滑质感差很多。后来换用边界曲面来做，先把关节旋转面的轮廓线投影出来，再顺着大臂、小臂的外轮廓做引导线，一点点调整曲面的曲率控制点，让蓝色护罩和金属臂身的衔接缝隙控制在0.1mm，既还原了真机的外观质感，也预留了护罩和内部关节模组的安装空间，不会出现运动时护罩剐蹭臂身的问题。

末端关节的法兰盘部分，特意把标准的工具安装孔位、定位销孔都做了精准建模，甚至连法兰面上的防滑纹理都没省略，毕竟后续做集成应用仿真时，这些细节能直接对接夹爪、吸盘等末端执行器的模型，不用再二次修改孔位。做装配配合的时候，每个旋转关节都用了同轴心加限位配合，把每个关节的正负旋转角度限制在真机的实际行程范围内，不会出现仿真时关节转反、穿模的离谱情况。

材质调试的时候，臂身主体选了哑光磨砂金属材质，把粗糙度调到0.3，反射强度压到20%，避免金属反光太抢视觉重点，关节处的蓝色护罩用了半哑光的工程塑料材质，加了一点点细微的颗粒质感，不会像亮面塑料那样显得廉价。打光的时候特意在关节缝隙处加了弱补光，把各段臂身的结构层次凸显出来，不会整个模型糊成一团。

整个模型做完后做了好几次干涉检查，把大臂抬到最高、小臂折到最靠近底座的极限位置，反复排查有没有零件碰撞的地方，调整了两处关节护罩的突出尺寸，确保全行程运动都没有干涉。这个模型不管是用来做自动化工作站的布局仿真，还是做机械臂相关的教学实训演示，都能直接用，细节精度足够支撑各类场景的应用需求，不用再花大量时间修正结构错误。
