机器人转向传动机构三维设计作品

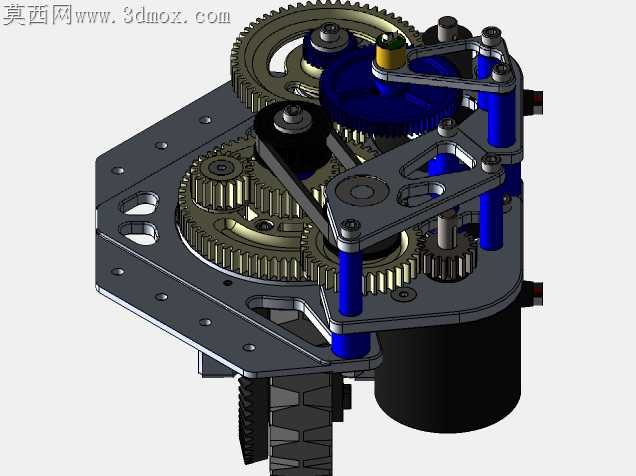

本作品为竞赛类机器人转向功能模块的三维设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一个零件的装配基准、配合间隙都做了精准定义，确保虚拟装配状态下无干涉、可顺畅模拟实际运动效果。模型渲染阶段采用金属质感与工程塑料质感分层赋材的处理方式，金属板材类零件赋予拉丝铝合金材质，还原轻量化安装基板的哑光金属质感，齿轮类传动零件根据功能区分材质，主传动大齿轮采用蓝色工程塑料材质，啮合传动的从动齿轮组采用镀镍金属材质，支撑立柱采用深蓝色阳极氧化铝件材质，紧固件赋予不锈钢亮面材质，通过不同材质的光影对比，清晰区分各个功能组件的层级关系，渲染输出的效果图光影柔和，结构层次分明，可直观呈现模块的装配逻辑。结构设计上，该转向模块采用多层堆叠式布局，以六边形镂空金属安装板作为核心承载基座，基座上预留多组标准化安装孔位，可适配不同规格的机器人底盘安装需求；传动系统采用多级齿轮啮合传动方案，通过不同模数、不同齿数的齿轮组配合，实现转向动力的精准传递与减速增扭，齿轮组的排布经过反复优化，在有限的安装空间内最大化压缩传动链路长度，降低传动过程中的动力损耗，同时保证转向动作的响应精度；支撑结构采用立式立柱与上层安装板配合的方式，将上层传动组件与下层输出端做分层隔离，既避免传动过程中齿轮啮合的杂质落入输出端，也为走线预留了充足的空间，模块底部集成转向输出齿轮，可直接与机器人行走轮组的转向拨叉对接，实现转向动力的直接输出。设计思路参考成熟竞赛机器人模块方案，针对小型竞技机器人的转向需求做了轻量化优化，在保证结构强度的前提下尽可能削减非承重部位的材料厚度，整体模块重量控制在合理区间，不会给机器人底盘带来额外的负载压力；所有传动齿轮的齿形参数都经过运动仿真验证，确保正反向转向时都不存在回程间隙，转向动作的控制精度可满足竞技类机器人的快速响应要求，整个模块的零件均采用标准化可加工设计，无需特殊定制工艺即可完成实物加工装配，具备较高的实际落地应用价值。
