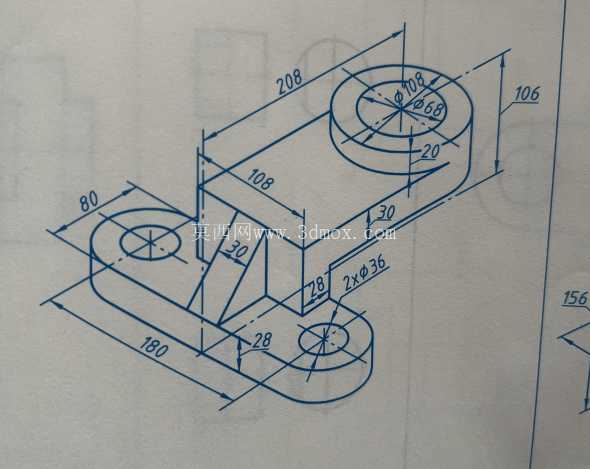

双安装耳带凸台支撑座结构设计

　　这类带双安装耳的凸台支撑座，多应用在中小型通用设备的机架连接、传动部件辅助支撑场景中，比如轻工输送线的侧边导向轮安装座、小型冲压设备的行程限位块固定座，或是农用机械上的拉杆铰接支撑位，核心作用是为上方回转类零件提供稳定安装基准，同时通过底部两个带孔耳板实现与设备机架的快速固定，避免支撑结构在设备运行过程中出现偏移、振动松脱的问题。从结构功能来看，上方的环形凸台是核心功能位，内孔用于穿装转轴、定位销或是铰接轴，凸台的环形端面可以为配套的轴承、轴套提供贴合安装面，保证回转部件转动时的同轴度，减少偏磨问题。

　　下方的两个安装耳板分别向前后延伸，每个耳板上都开有贯通的安装孔，用于穿装螺栓将整个支撑座锁紧在设备安装面上，两个耳板的跨距设置经过受力校核，能够抵消上方凸台承受的径向载荷，避免单耳固定时出现的应力集中断裂问题。中间的立板连接上方凸台与底部安装耳，侧面加设的三角加强筋是针对立板受侧向弯矩的补强设计，当上方凸台承受垂直于立板方向的载荷时，加强筋可以分散立板与耳板连接处的应力，避免长期受载出现焊缝开裂或是铸件断裂的问题。

　　设计过程中首先要确定安装边界尺寸，整个支撑座沿耳板延伸方向的总长度为180mm，上方凸台的中心到前端耳板安装孔中心的距离为108mm，到底座安装面的总高度为106mm，这些尺寸需要匹配设备机架上的预留安装孔位，保证安装时不会和周边的管线、其他结构件产生干涉。两个安装耳的厚度为28mm，耳板上的安装孔直径为36mm，适配常用的M30或是M33规格的高强度安装螺栓，孔位周边预留了足够的扳手操作空间，方便现场安装时拧紧作业。上方凸台的总高度为30mm，外圆直径108mm，内孔设置了两个阶梯尺寸，分别为68mm和48mm，阶梯孔的设计可以适配不同直径的铰接轴，同时孔肩位置可以为轴用挡圈提供定位面，限制转轴的轴向窜动。

　　立板的厚度为30mm，连接凸台底部与两个耳板的中间位置，加强筋的厚度同样取30mm，从立板侧面斜向延伸至前端耳板的上表面，筋板的斜边角度经过计算，刚好覆盖立板受力最大的弯矩区域，不会过多增加整个零件的重量。从铸造工艺角度来看，所有的转角位置都做了圆角过渡，避免铸件冷却时出现应力集中产生的缩孔、裂纹缺陷，两个安装耳的底部处于同一平面，加工时可以一次铣平，保证安装面的平面度要求，上方凸台的端面与内孔可以在一次装夹中完成车削加工，保证端面与内孔的垂直度，减少后续装配时的调整工作量。实际选型应用时，需要注意上方凸台承受的径向载荷不能超过材料的许用应力，若用于有冲击载荷的工况，可适当增加加强筋的厚度或是更换更高强度的铸造材质，安装时要保证两个耳板的安装面与机架贴合紧密，避免出现间隙导致运行时产生振动噪音，上方凸台的内孔如果安装轴承，需要提前核算孔的公差配合等级，保证轴承外圈能够顺利压装且不会出现跑圈问题。
